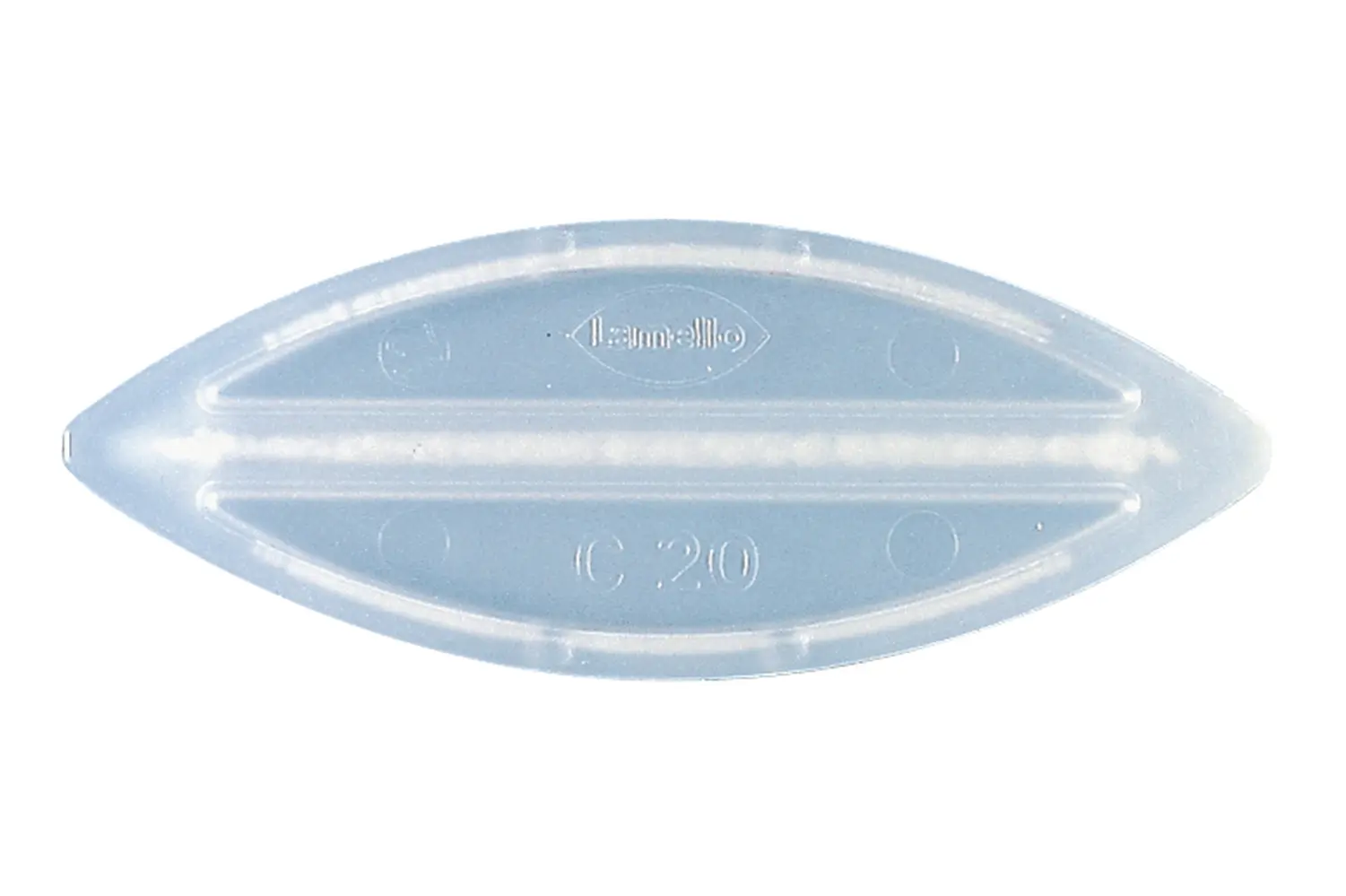

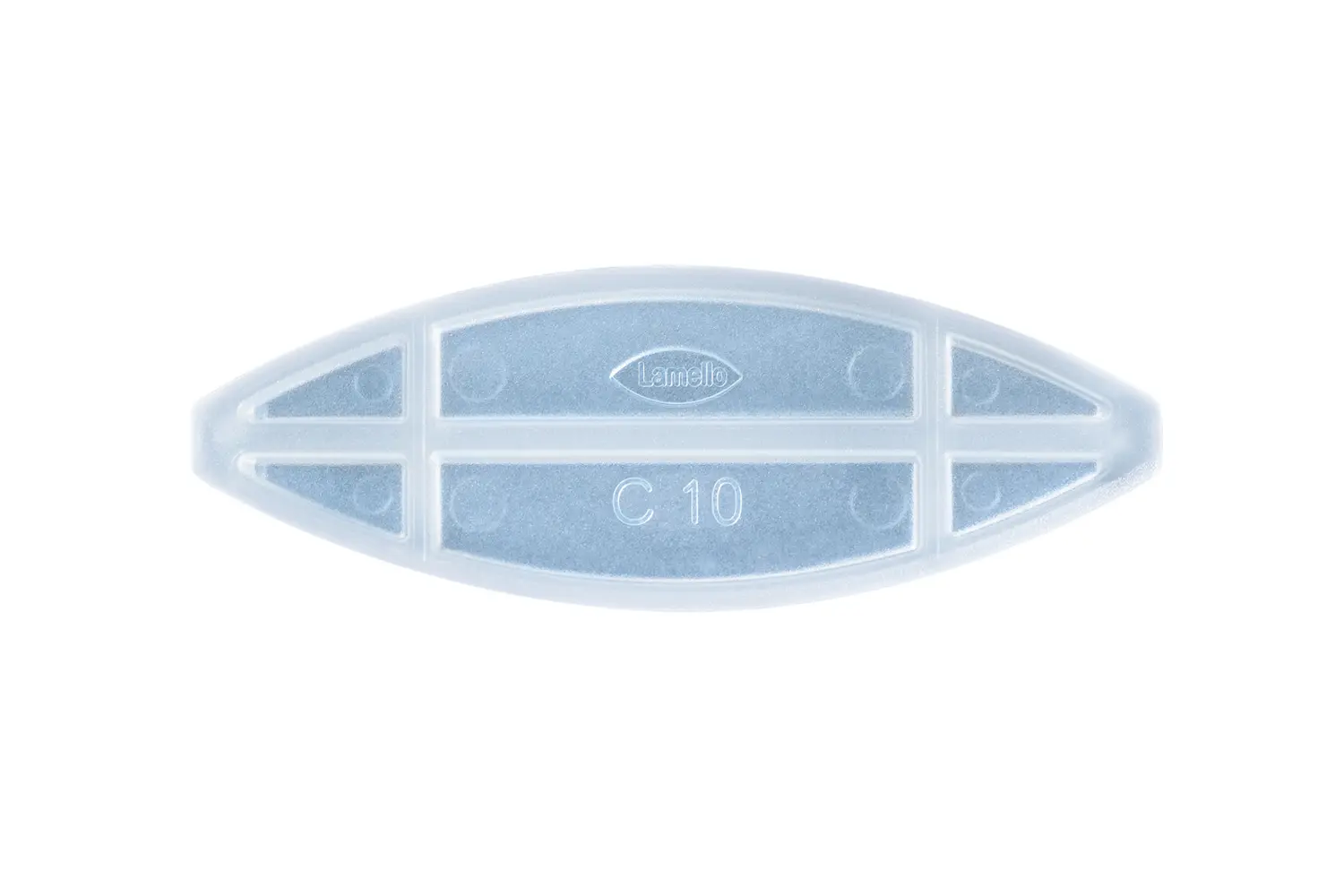

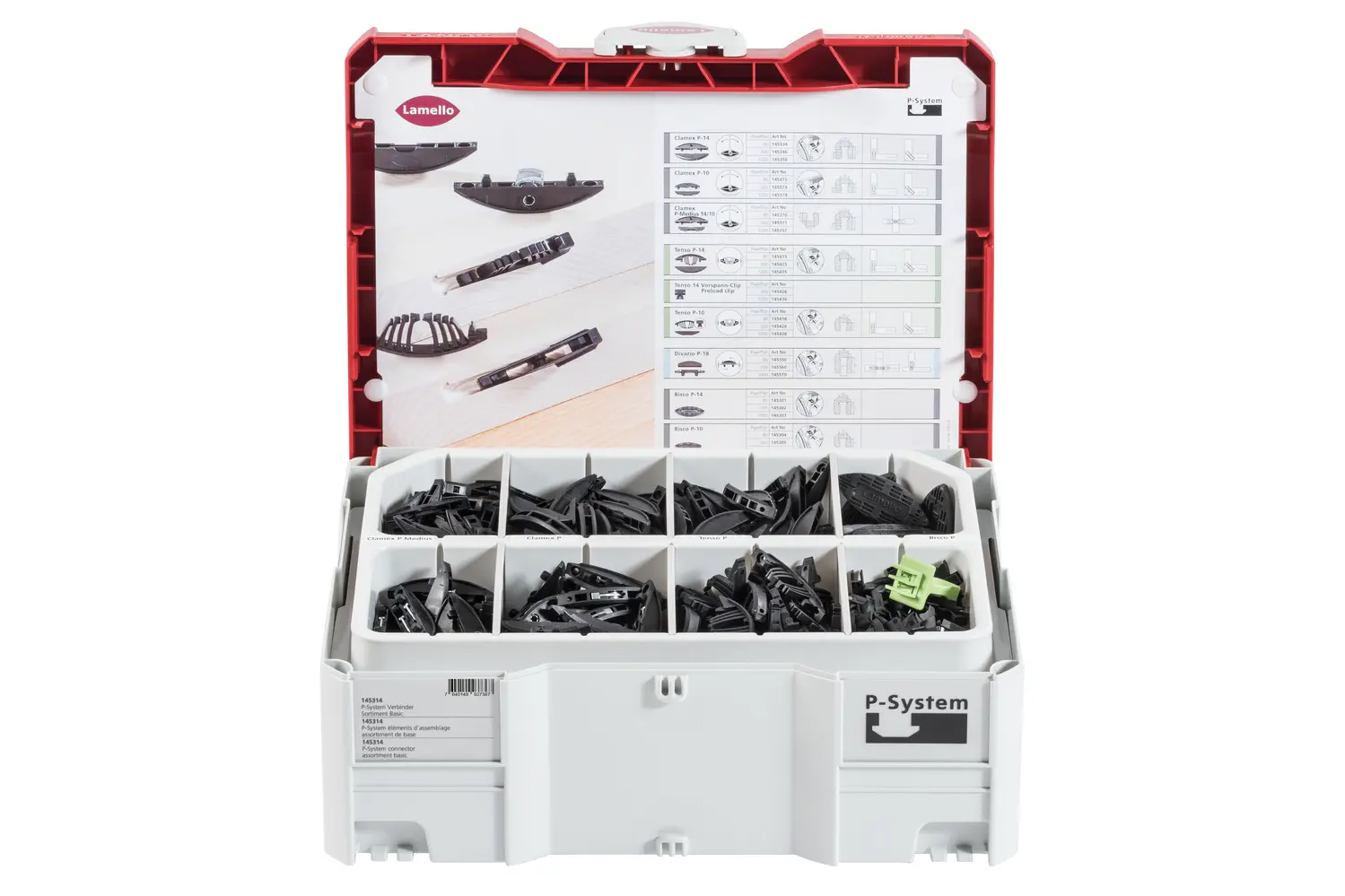

Lamello-Verbinder

Cabineo X Korpusverbinder und Fachbodenträger mit reiner Flächenbearbeitung – Reine Flächenbearbeitung – Fixierter Fachboden – Vielfältiges Gehäuse

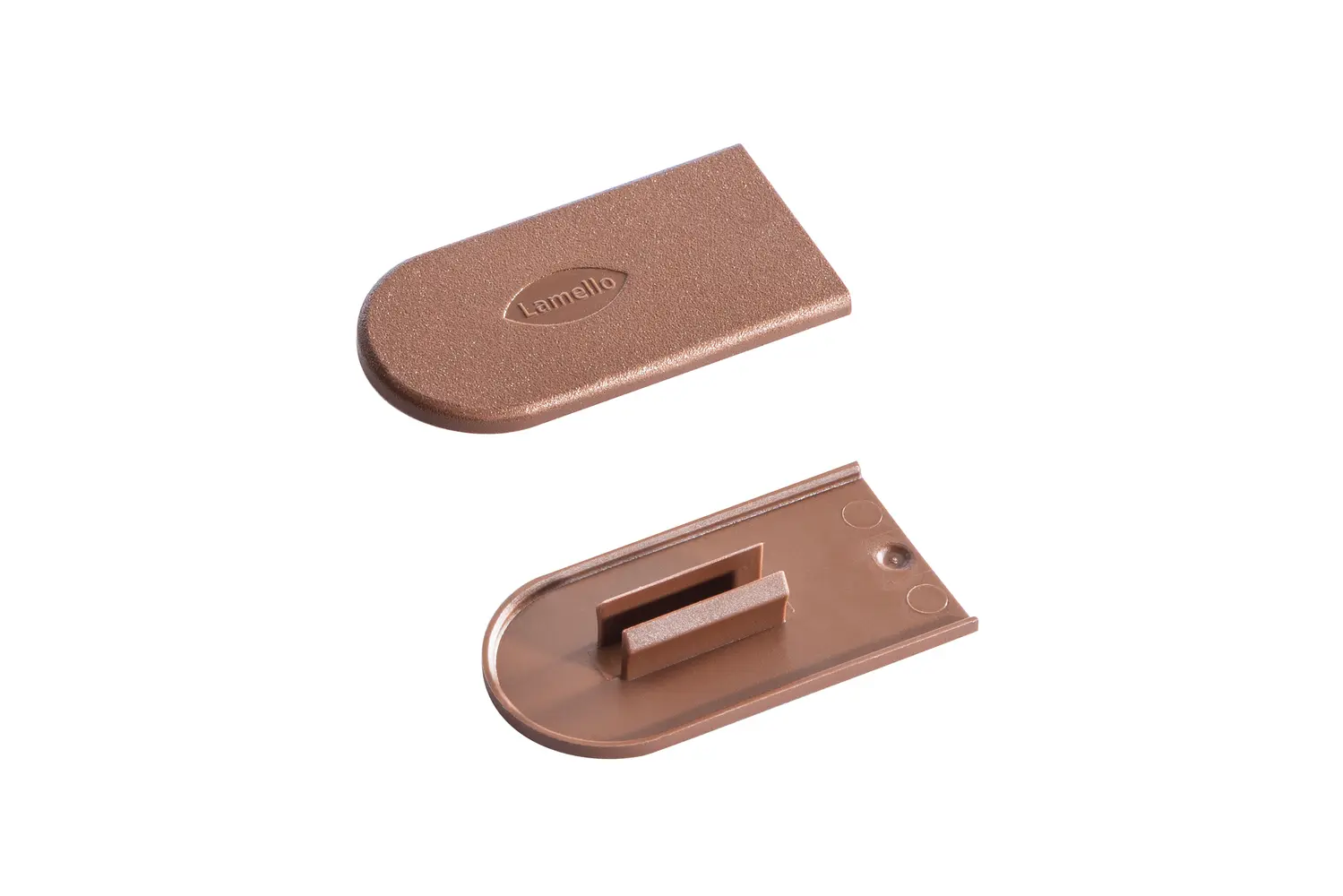

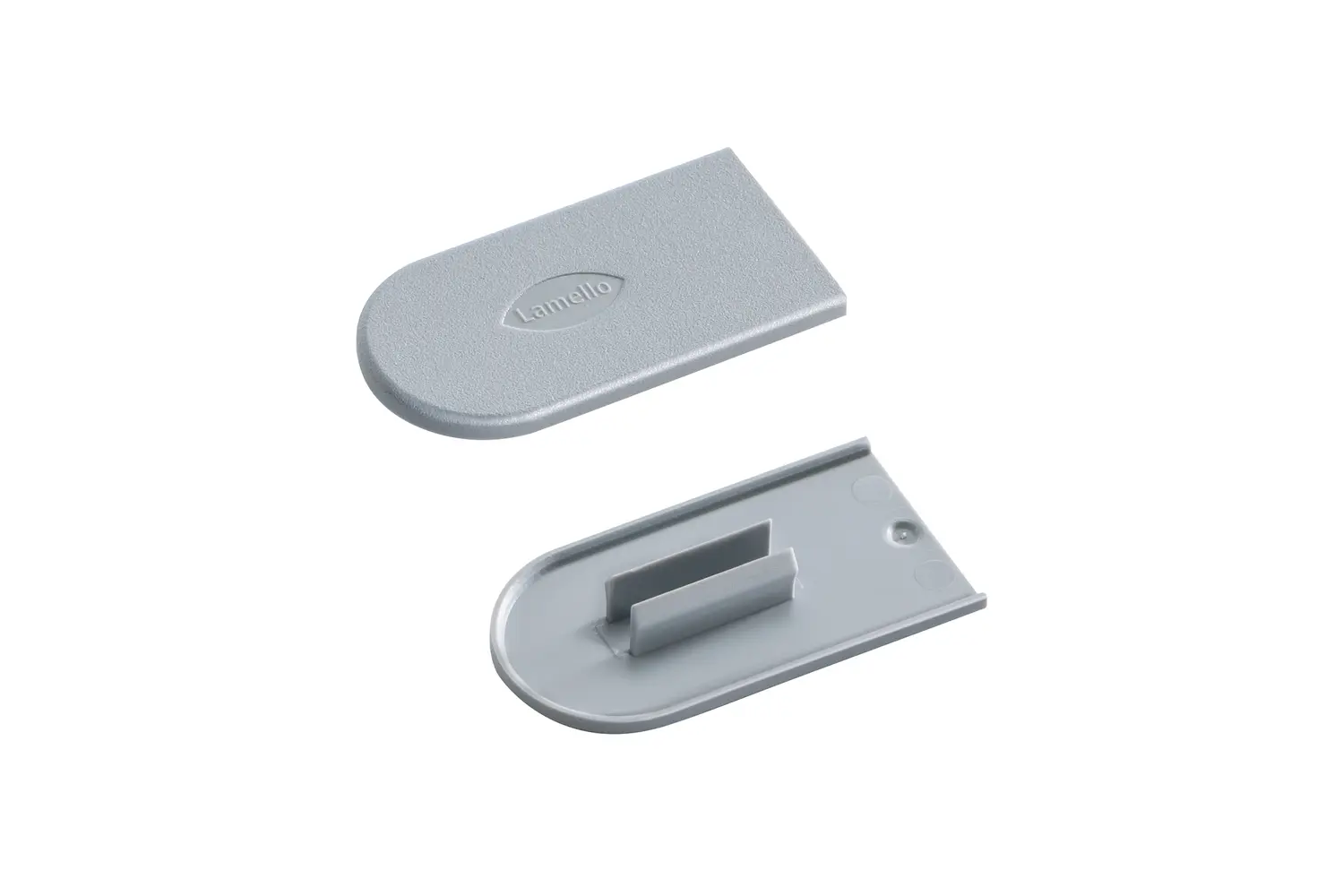

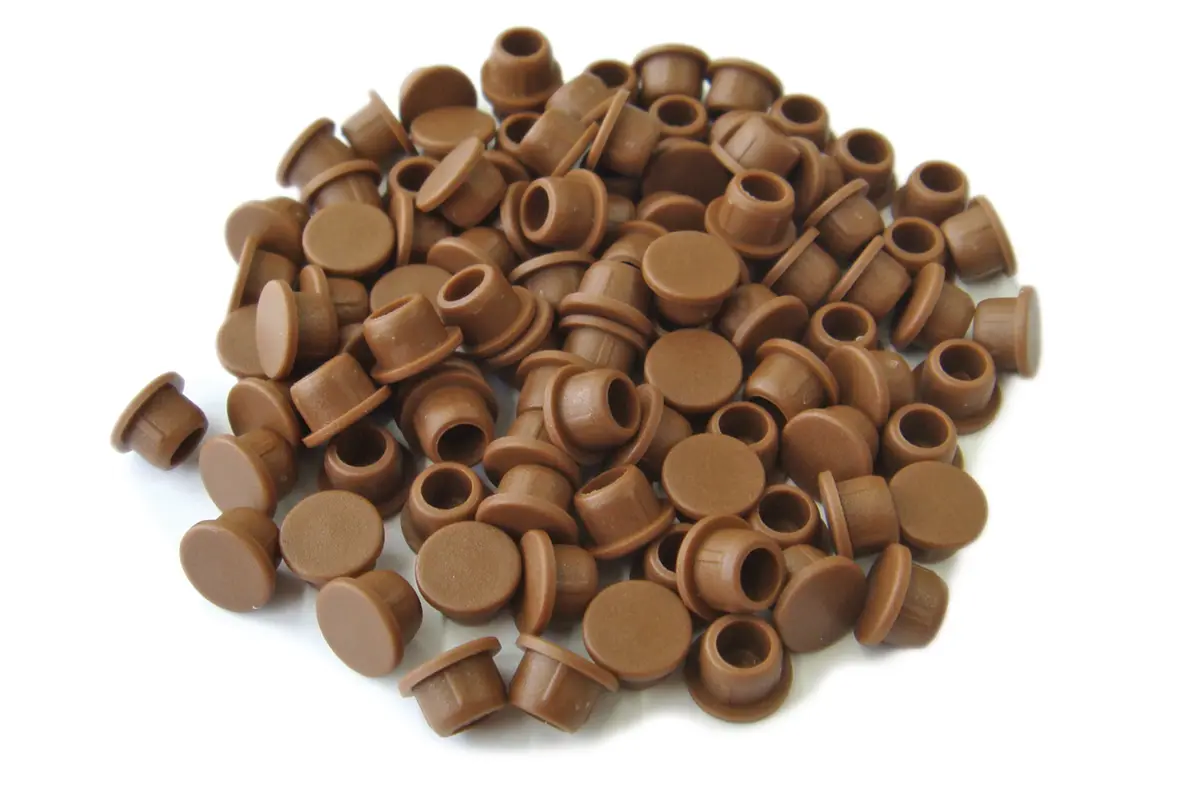

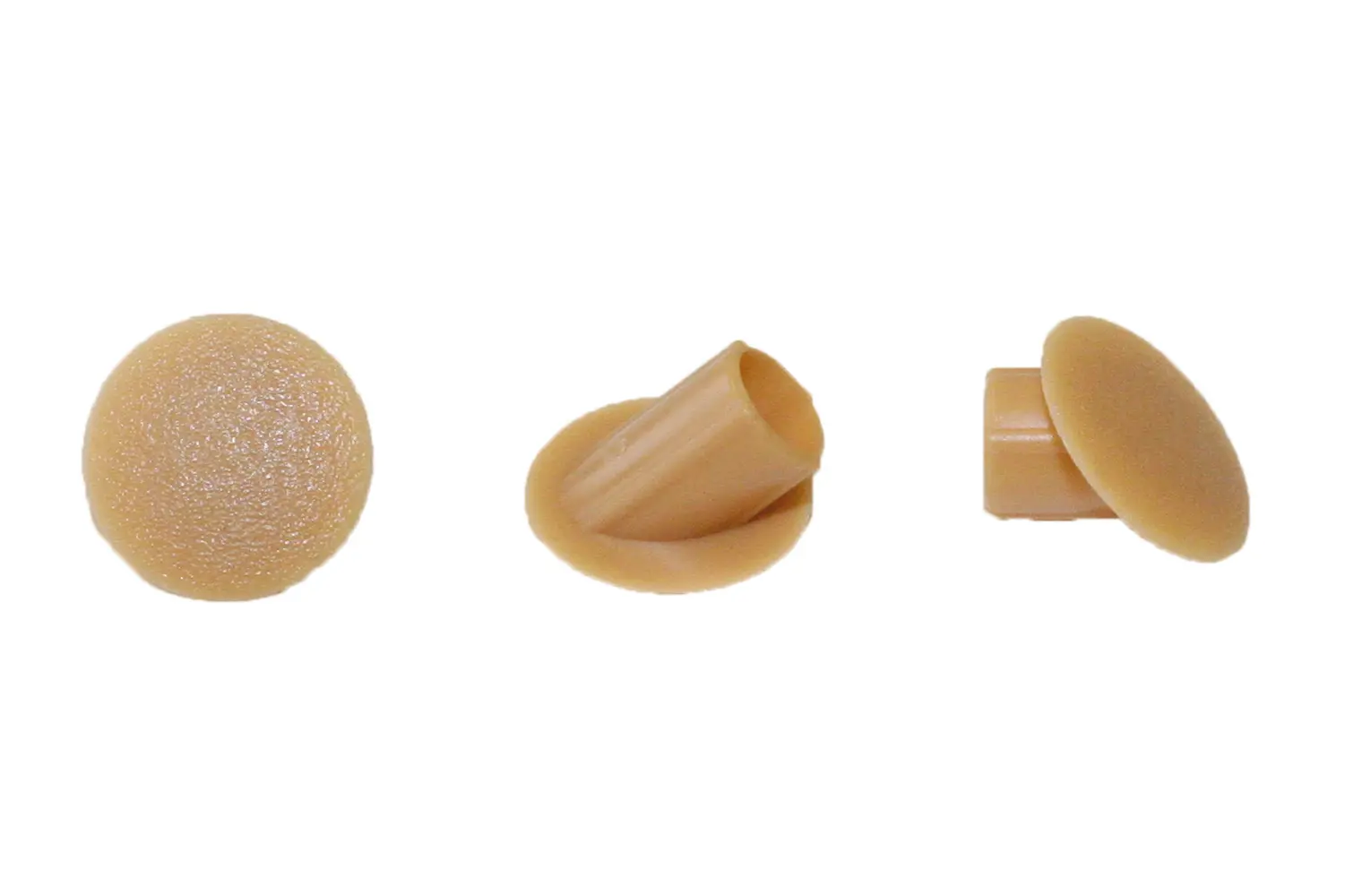

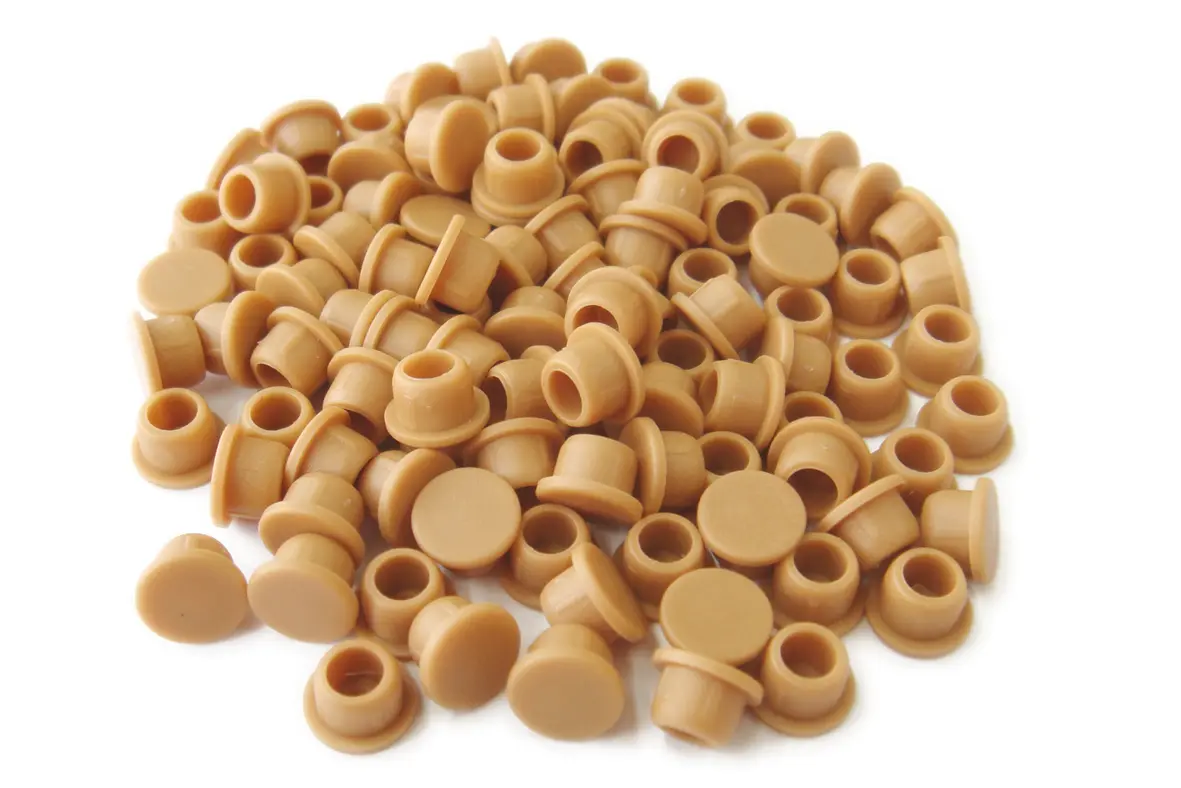

Die Clamex Abdeckkappen dienen dazu, die Bohrlöcher der Clamex-P Bohrungen zu verdecken. Erhältlich in einer 45° sowie einer 90° Variante, werden auch verschiedene Winkel angeboten. Insgesamt stehen elf verschiedene Farben zur Auswahl um auf die diversen Bedürfnisse an Holzarten und Werkstoffen einzugehen.

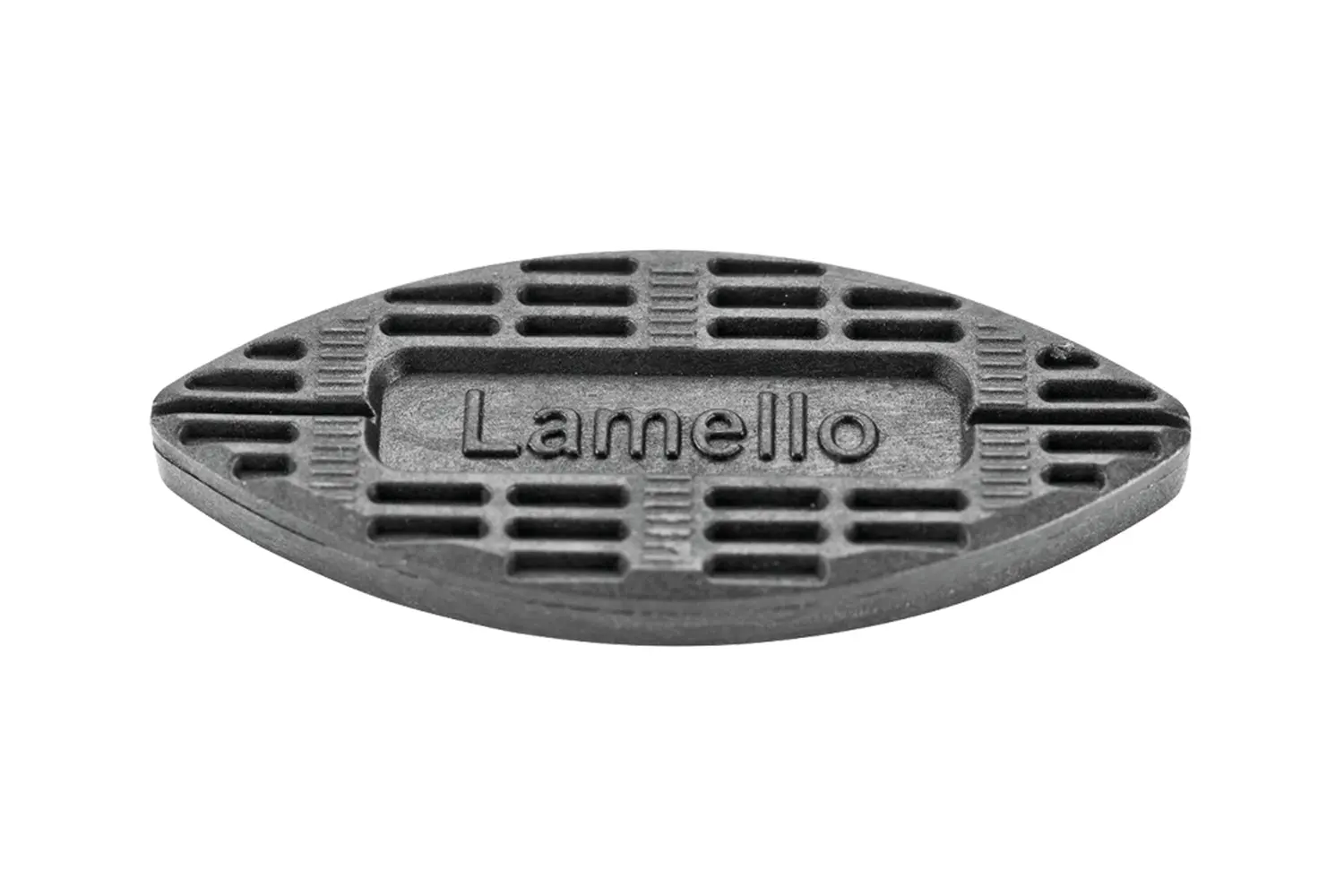

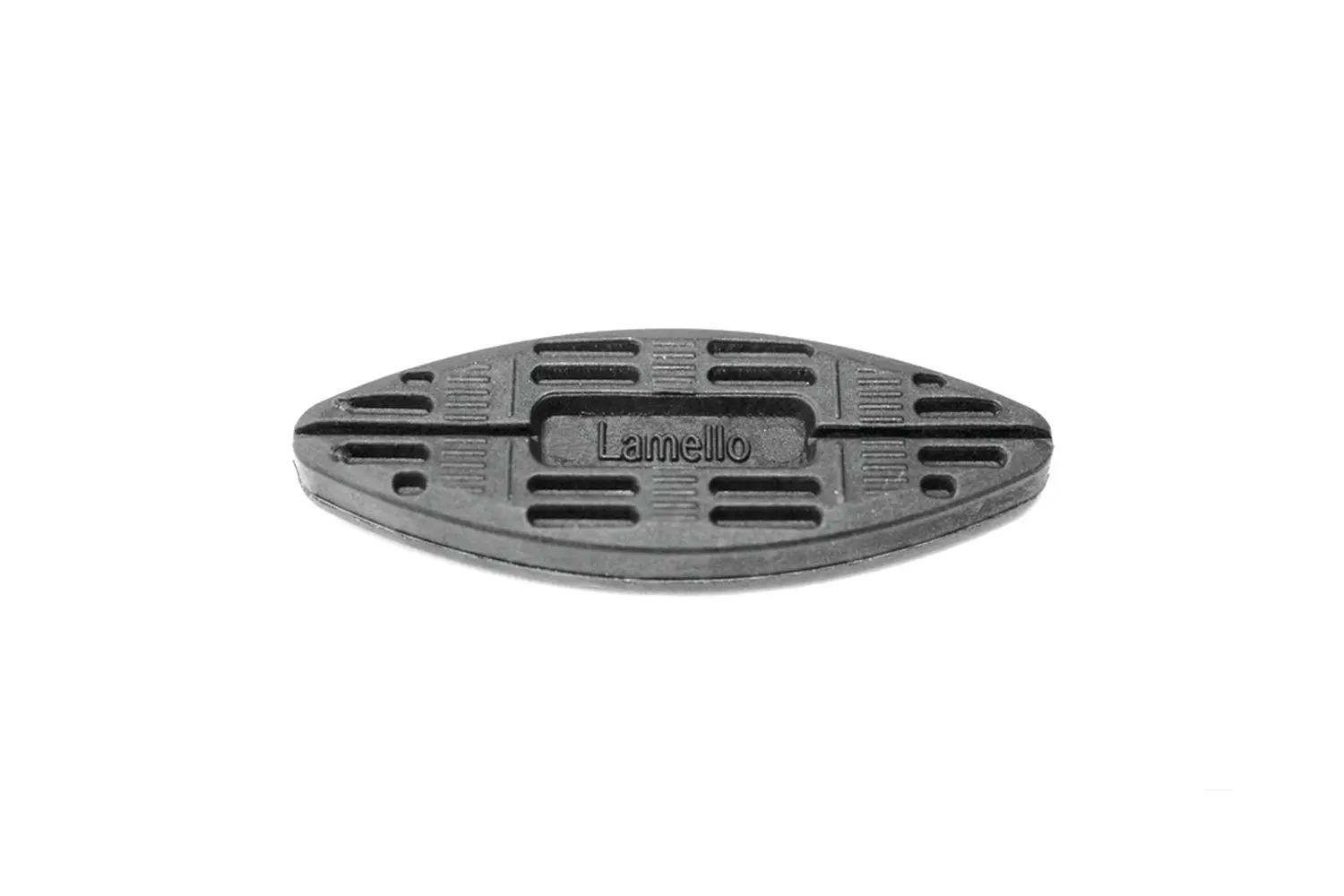

Bisco P ist eine Kunststofflamelle und Teil der P-System Verbindungsbeschläge. Die Richtlamelle passt in die 7 mm breite P-System Nut, wird jedoch nicht wie Clamex P formschlüssig verankert sondern klemmt aufgrund ihrer Oberflächenstruktur in der Nut und kann auch mit Weissleim als fixe Verbindung eingesetzt werden. Bisco P-14 / Bisco P-10 wird in Kombination mit Clamex P-14 / Clamex P-10 verwendet wenn nur jeder zweite Beschlag Spannkraft aufbringen muss und dazwischen ein günstiges Richtelement für die Fugenbündigkeit als kostengünstige Alternative ausreicht. Größe 65 x 27 x 7 mm Fräser Ø 100,4 x 7 x 22 Material Kunststoff Einbautoleranz Längs ± 2 mm Zugfestigkeit ~ 400 N / ~ 40 kg

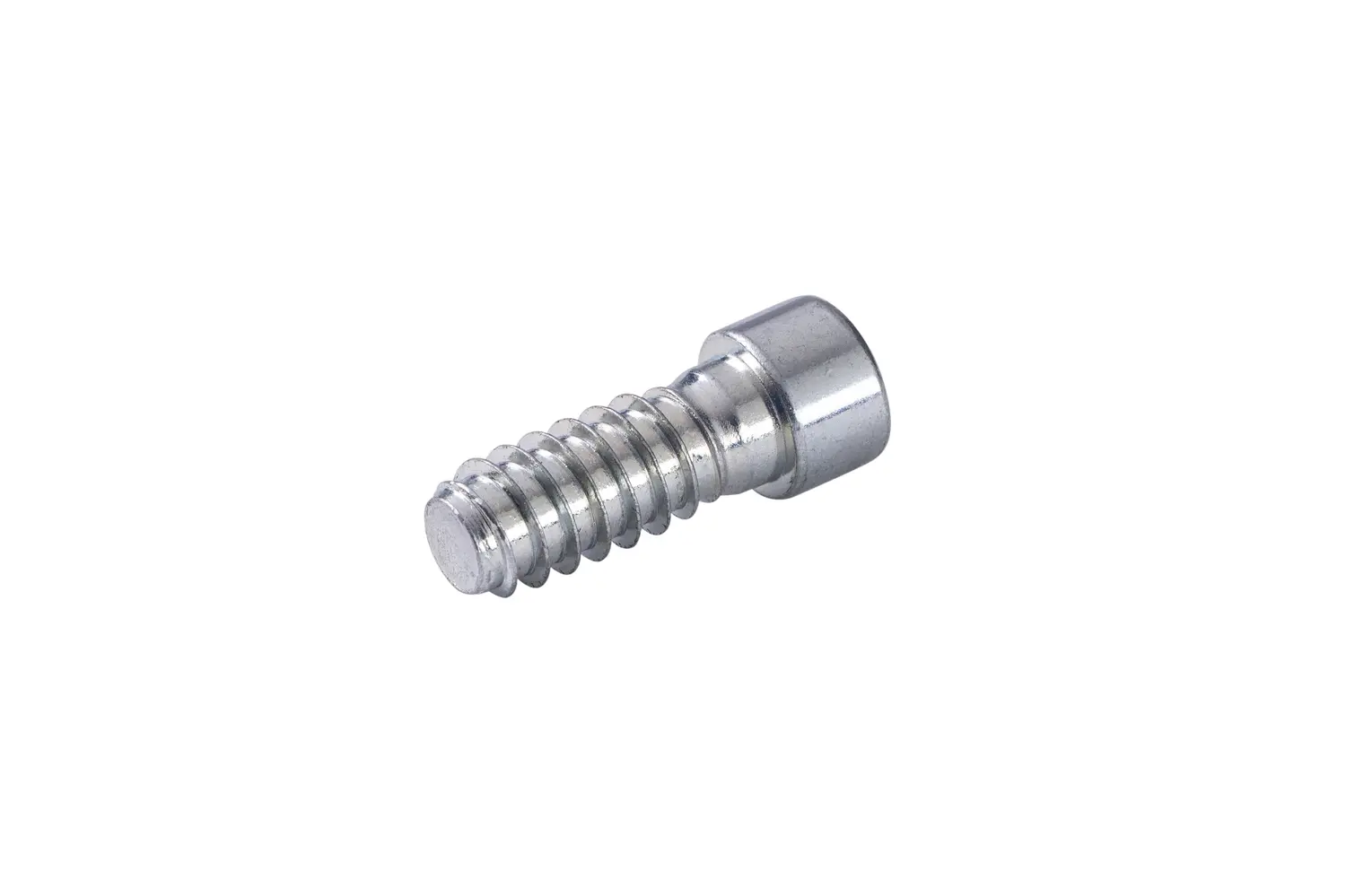

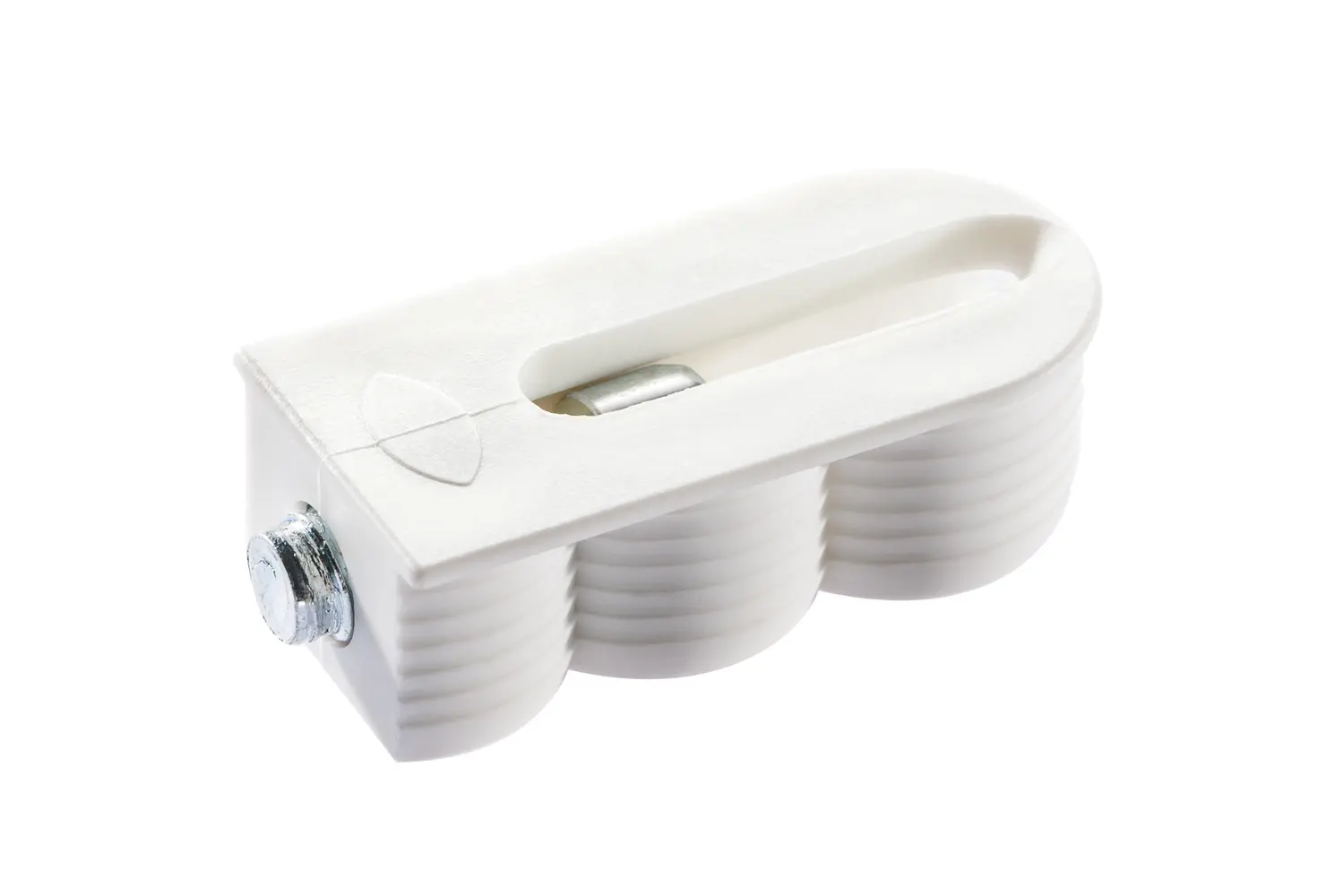

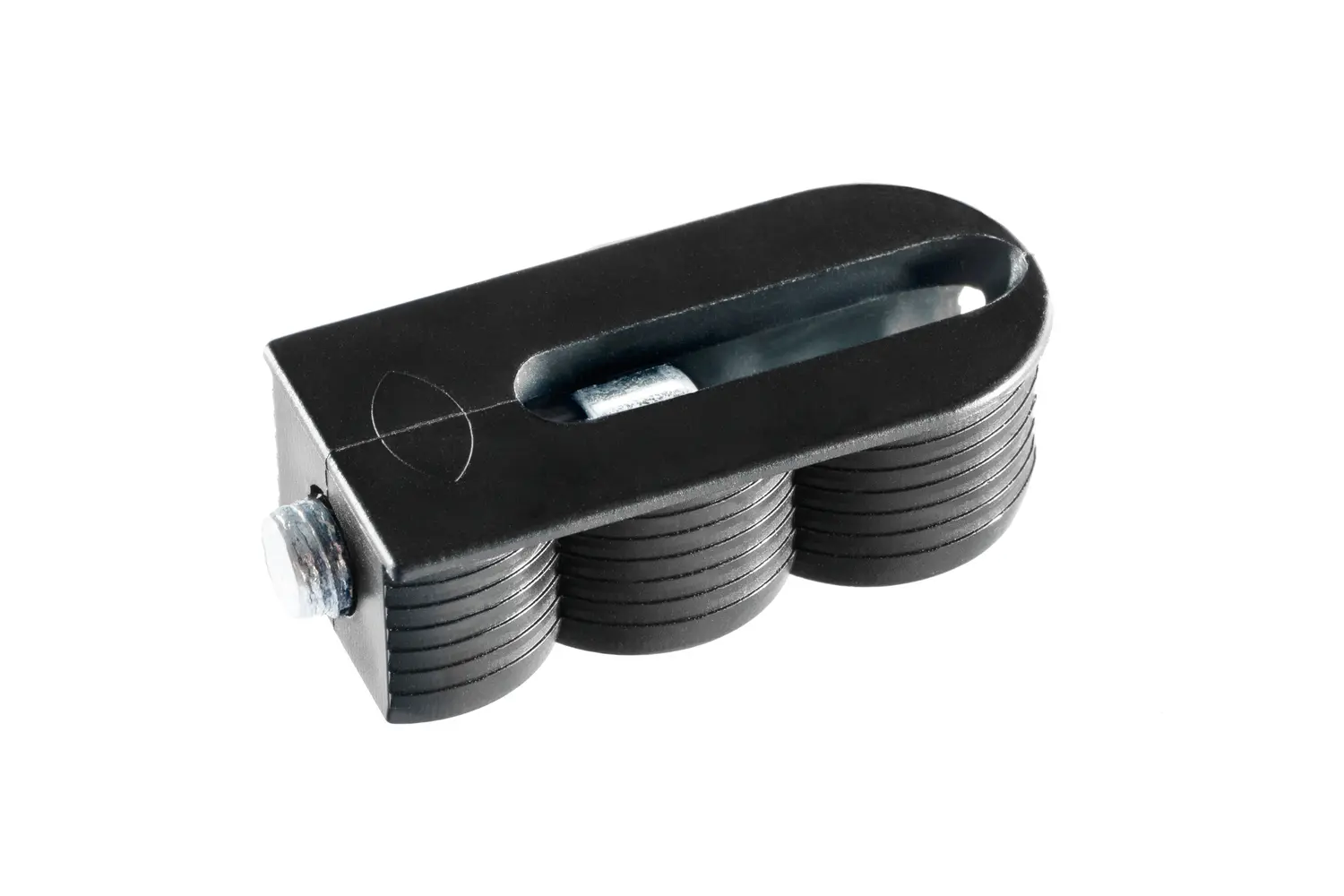

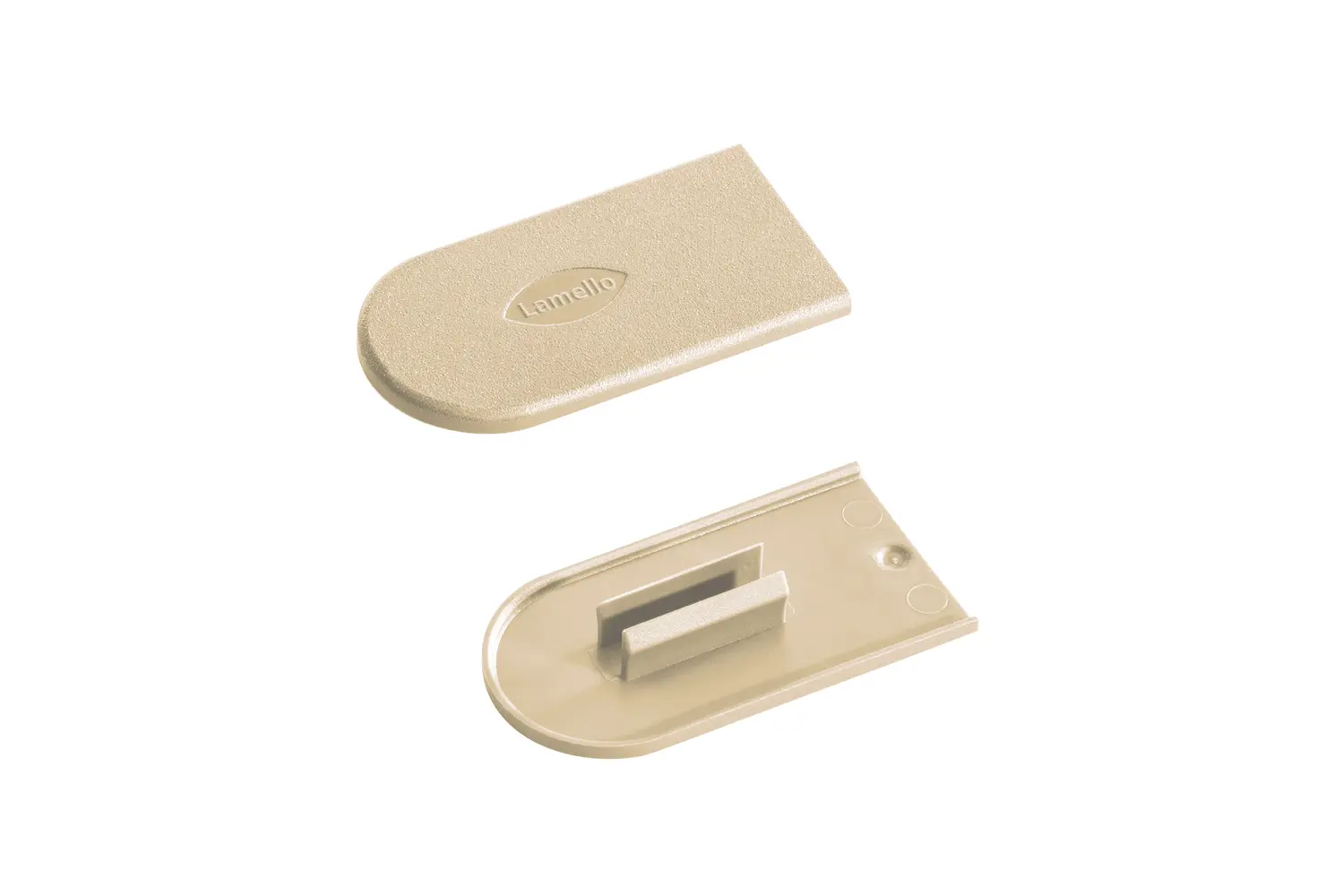

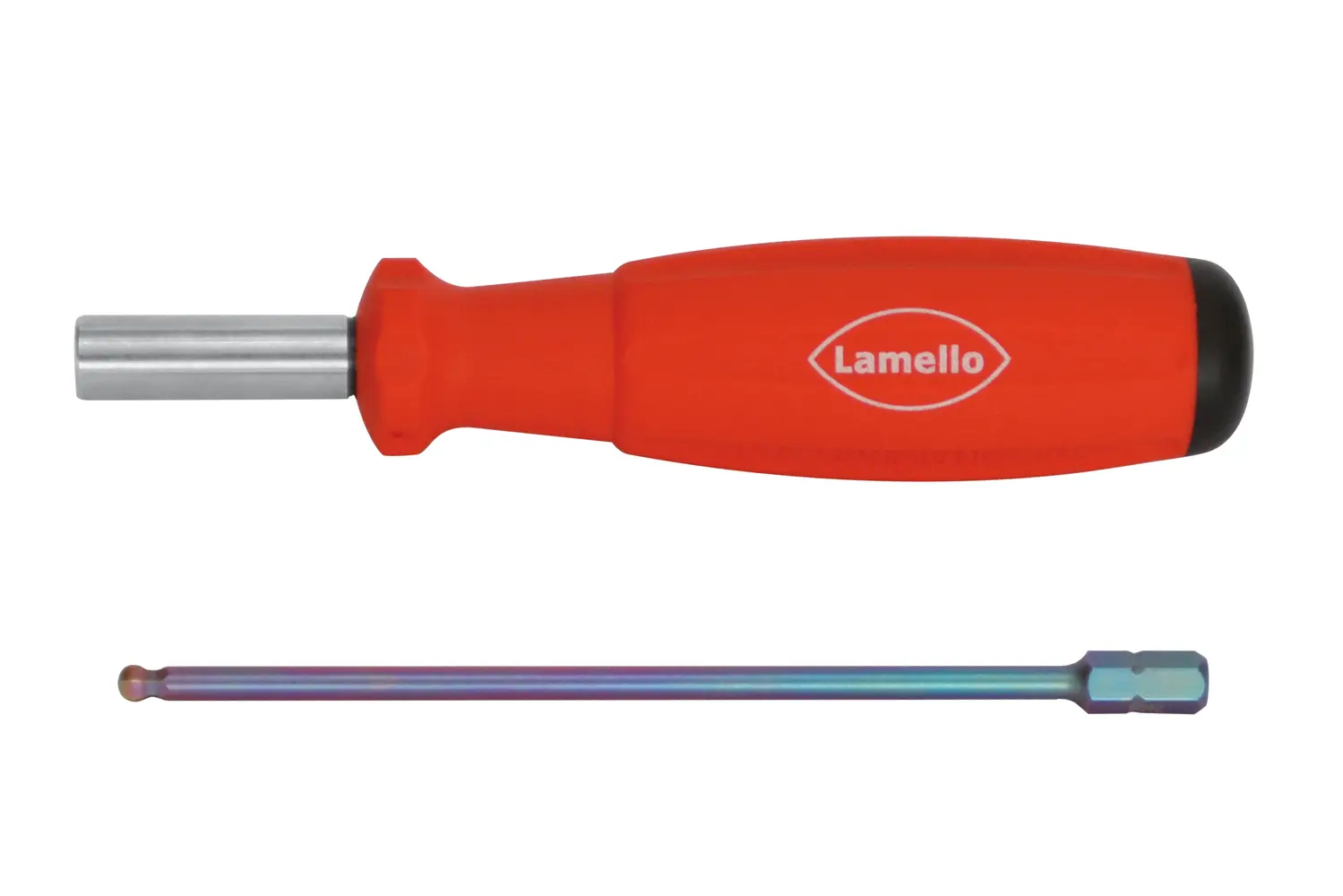

Der Cabineo ist ein einteiliger Verbinder auf Bohr- oder Fräsbasis, für die Verbindung von Korpussen durch reine Flächenbearbeitung. Dank dieser Eigenschaft ist die Bearbeitung auf allen CNC-Maschinen möglich,einfache 3-Achsmaschinen und Nesting-Maschinen eingeschlossen. Im Vergleich zum Exzenterverbinder überzeugt der Cabineo mit einer effizienteren Bearbeitung, einer schnelleren Montage und punktet zusätzlich mit einer hohen Spannkraft und dies ohne den zusätzlichen Einsatz von Holzdübeln. Design und Funktionsprinzip wurden so gestaltet, dass mit einem minimalen Einsatz von Ressourcen ein Maximum an Funktionalität erreicht werden kann. Der Cabineo bietet erhebliche Vorteile im Herstell-, Transport- und Montageprozess. So kann der Verbinder bereits im Produktionsprozess in die Werkstücke montiert werden, die sich wiederum bequem für den Transport stapeln lassen, ohne hervorstehende Teile, welche die Werkstücke beschädigen könnten. Das Konfektionieren und der logistische Mehraufwand für einen separaten Beschlägebeutel entfällt ebenfalls. Bei der Endmontage besteht der Mehrwert darin, dass keine losen Beschlägeteile montiert werden müssen. Somit wird die Aufbauzeit massiv verkürzt und Fehlmontagen gänzlich ausgeschlossen. Der Verbinder wird im horizontalen Werkstück in die Ausfräsung eingesetzt. Dies kann vor dem Transport in der Produktion oder nach dem Transport am Bestimmungsort geschehen. Danach wird die vormontierte Schraube im Verbinder mit einem Standard-Kugelkopf-Schraubwerkzeug in die 5 mm Bohrung des Gegenstücks eingeschraubt. Mit dem Akku-Schrauber werden die Werkstücke rasch und kraftvoll verbunden. Als Teil des Sortiments werden optional Abdeckkappen in unterschiedlichen Farben angeboten, die sekundenschnell auf den Cabineo aufgesteckt werden können. Der zeitsparende einteilige Cabineo Korpusverbinder ist neu auch mit schwarzem Gehäuse verfügbar. Im Einsatz in dunklen Materialien verschmilzt der Cabineo black mit dem Hintergrund, so dass keine zusätzlichen Abdeckkappen notwendig sind. Einsatzbereiche sind Küchen mit schwarzen oder anthrazit-farbigen Innenkorpen, dunkle Garderoben im privaten und öffentlichen Bereich oder Restauranteinrichtungen. Optimal ist der Cabineo black auch für den Ladenbau wo dunkle Materialien oft eingesetzt werden, sei dies im Bekleidungsmarkt wie auch im Lebensmittel-Bereich, z.B. Weinausstellungen oder in Gemüsedisplays. Grösse (mm): 33.8 x 16.5 x 10.8 mm Fräser: ø 12 mm oder kleiner Bohrer: ø 5 mm und ø 15 mm Material Verbinder: Glasfaserverstärkter Kunststoff Einbautoleranz: Längs ± 0.1 mm Zugfestigkeit: ~ 900 N ≈ 90 kg

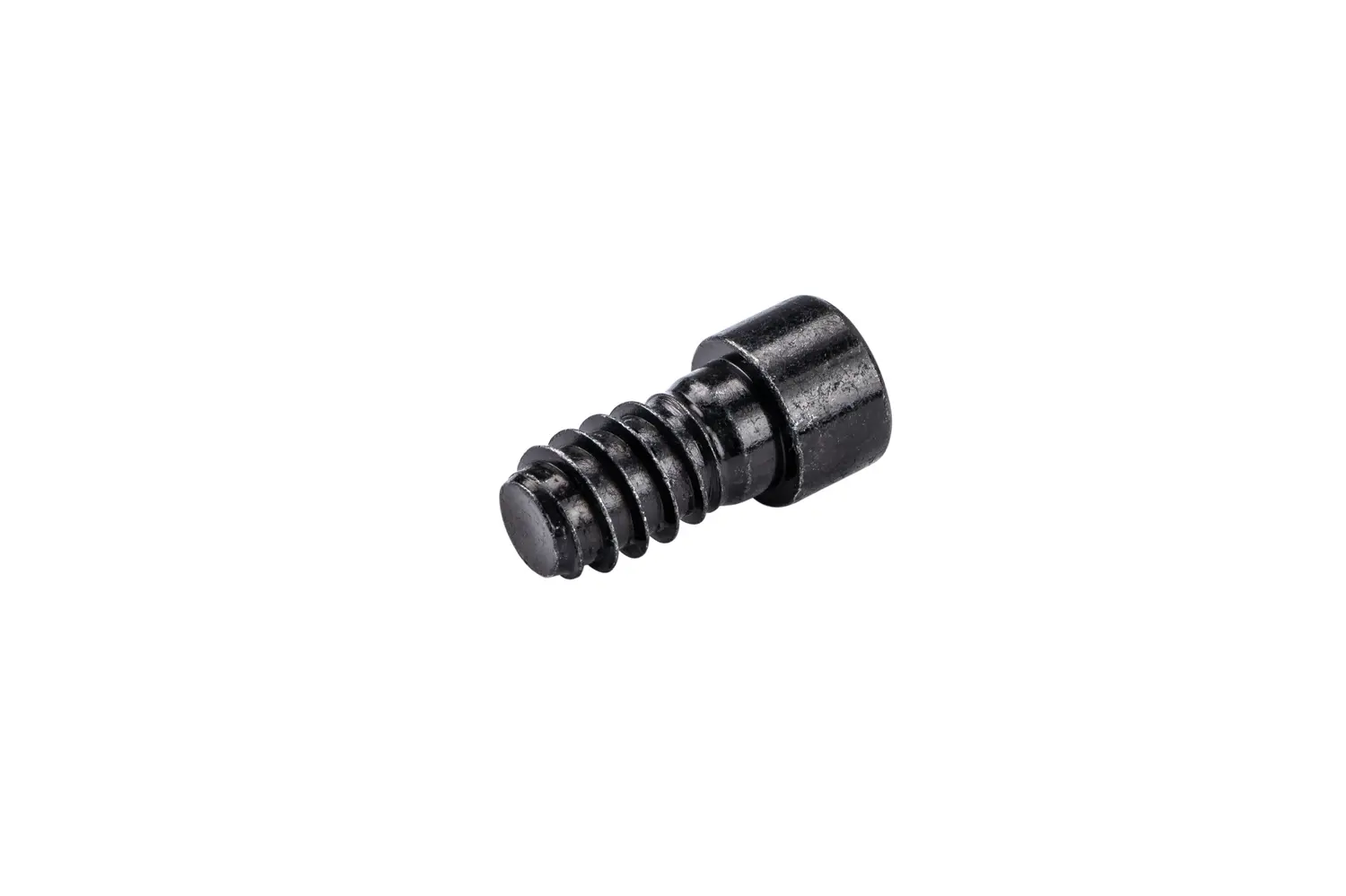

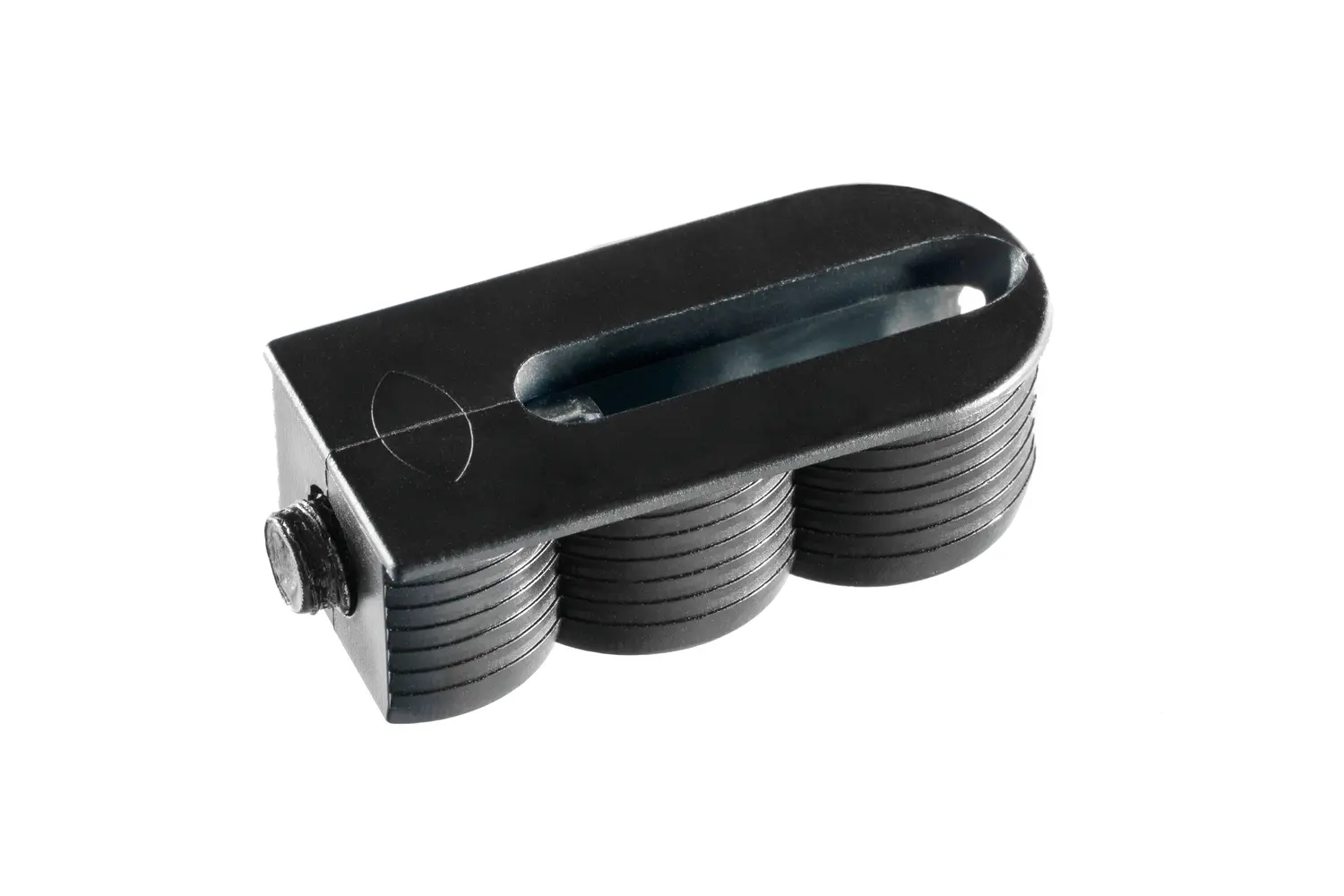

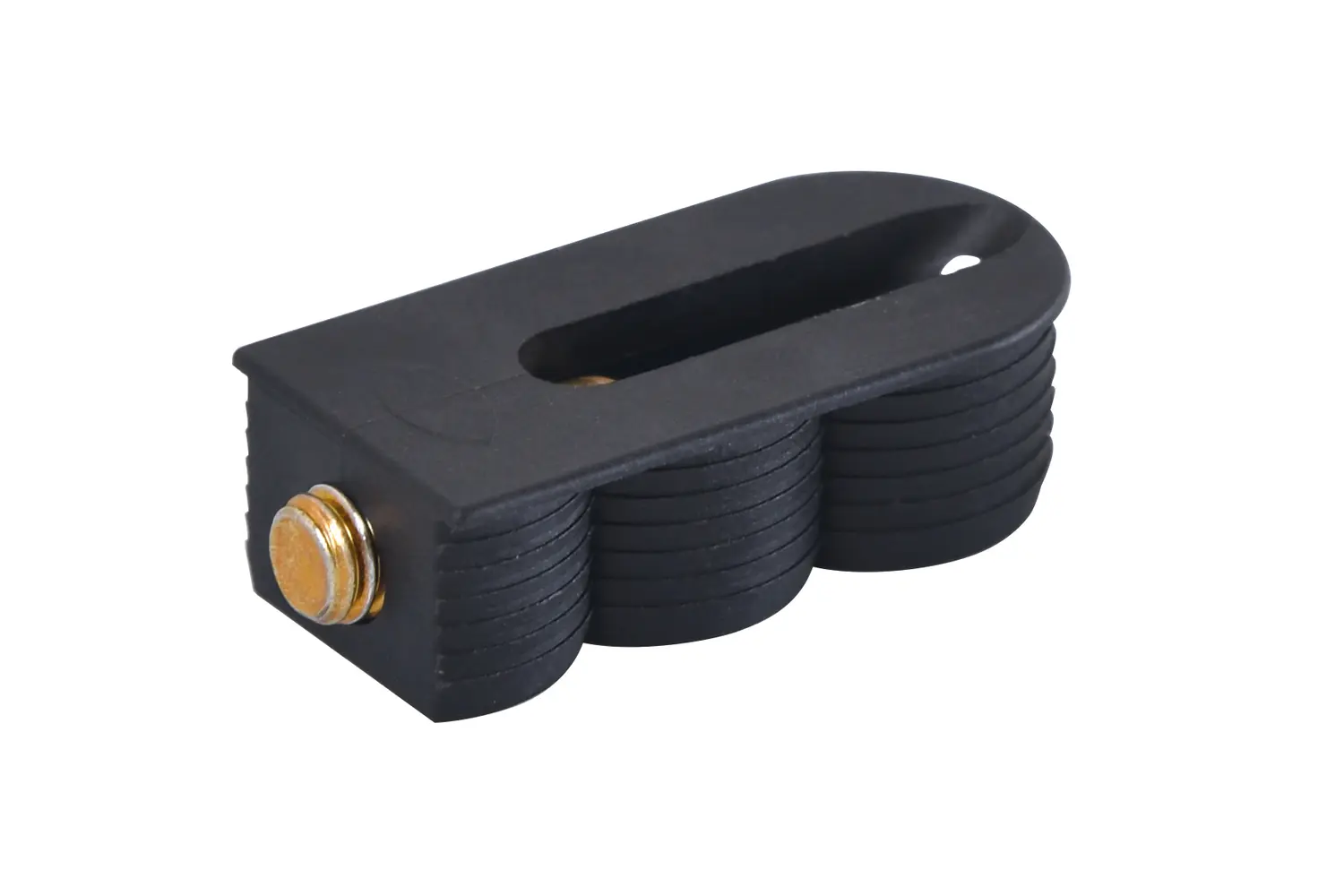

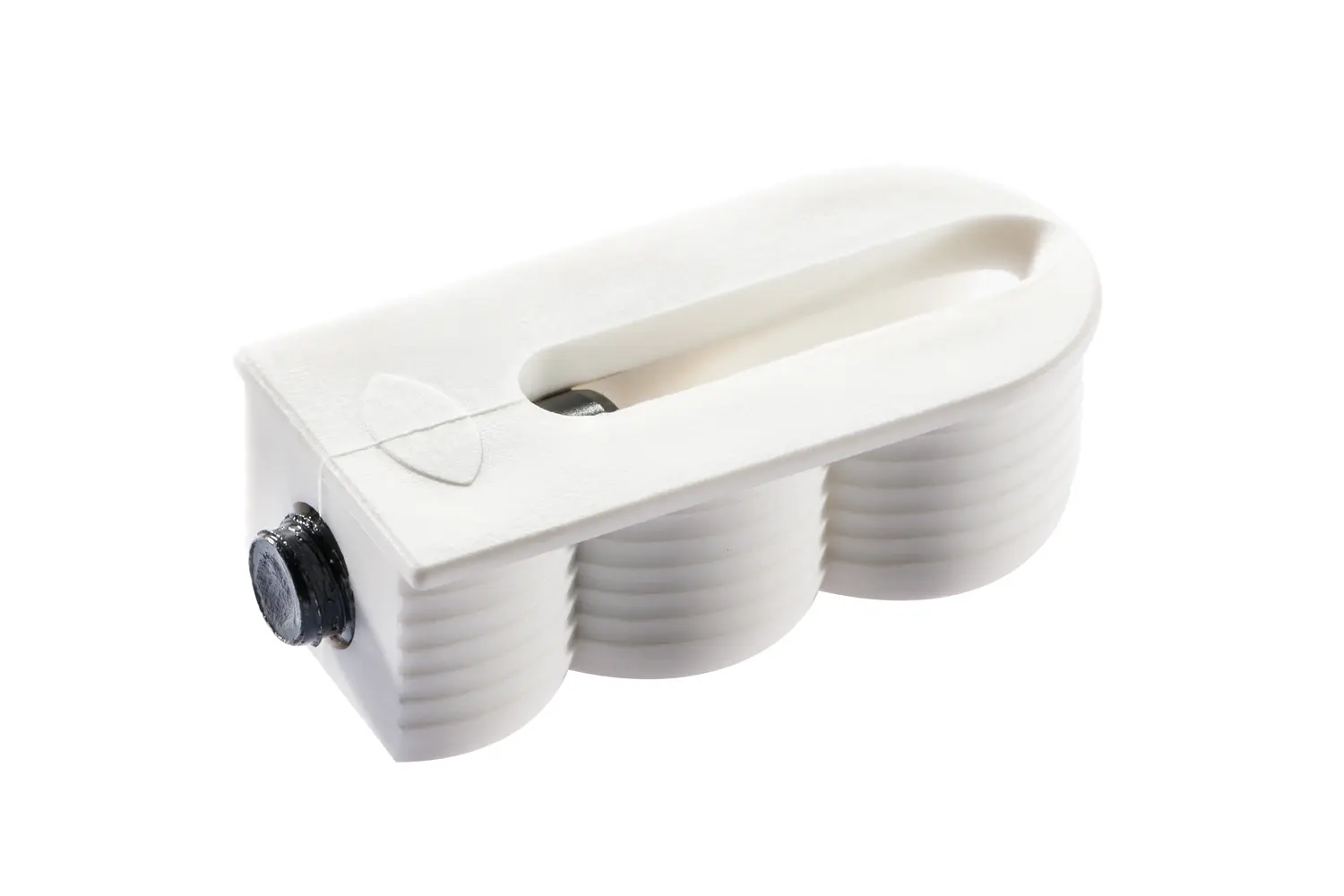

"Cabineo 8 M6 ist ein einteiliger Korpusverbinder, der mit allen CNC-Maschinen eingesetzt werden kann, da nur die Fläche bearbeitet wird. Er ist ideal für die Verbindung von Holzwerkstoffen mit Materialien wie Aluminium, Stahl oder HPL. Nach dem Einpressen in die Bohrung wird die im Verbinder vormontierte metrische Schraube mit einem Akkuschrauber in ein Gegengewinde oder eine Muffe geschraubt. Cabineo begeistert mit seiner zeitsparenden Bearbeitung und Montage sowie der hohen Spannkraft, welche stabile Verbindungen ermöglicht."

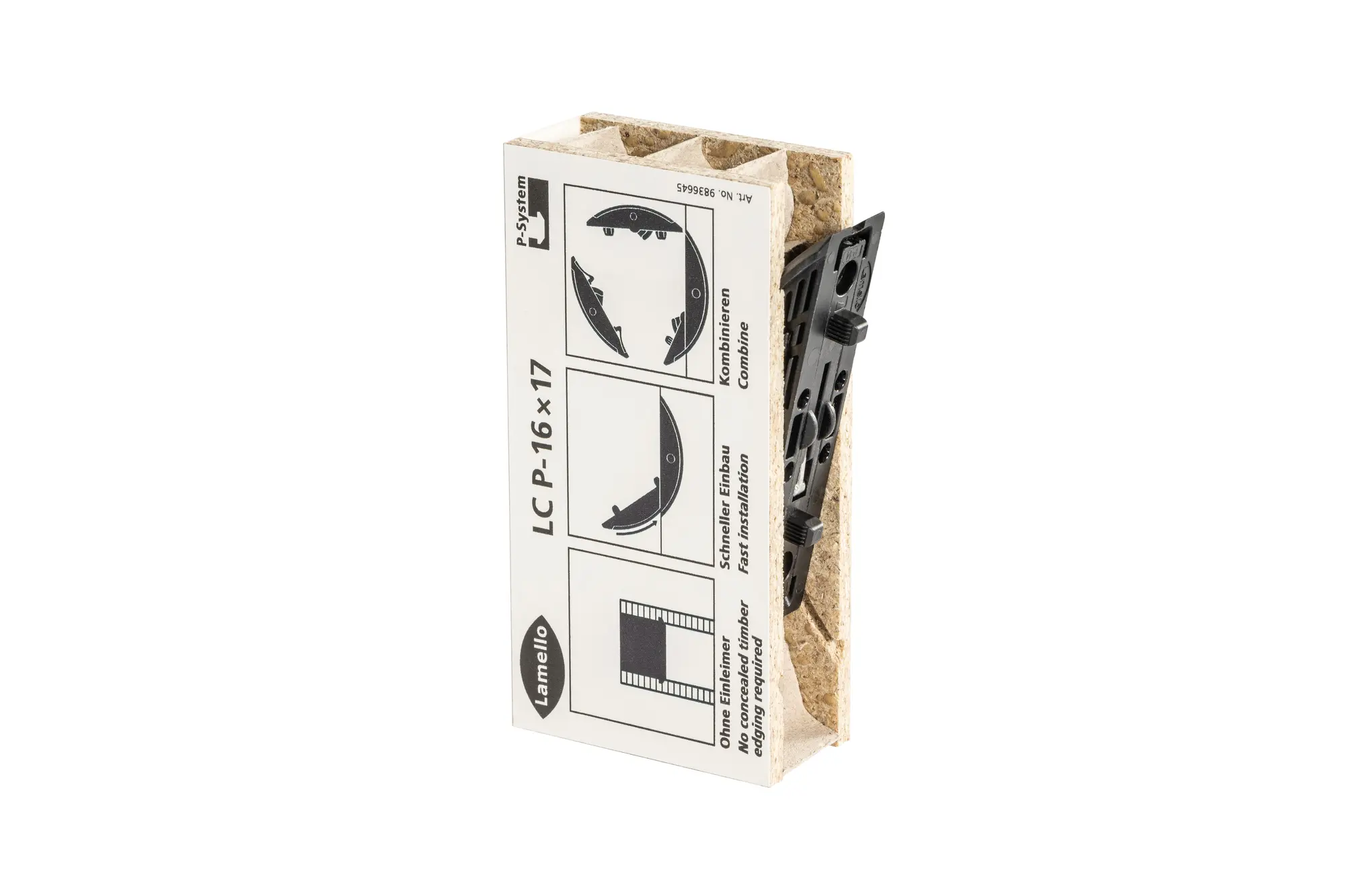

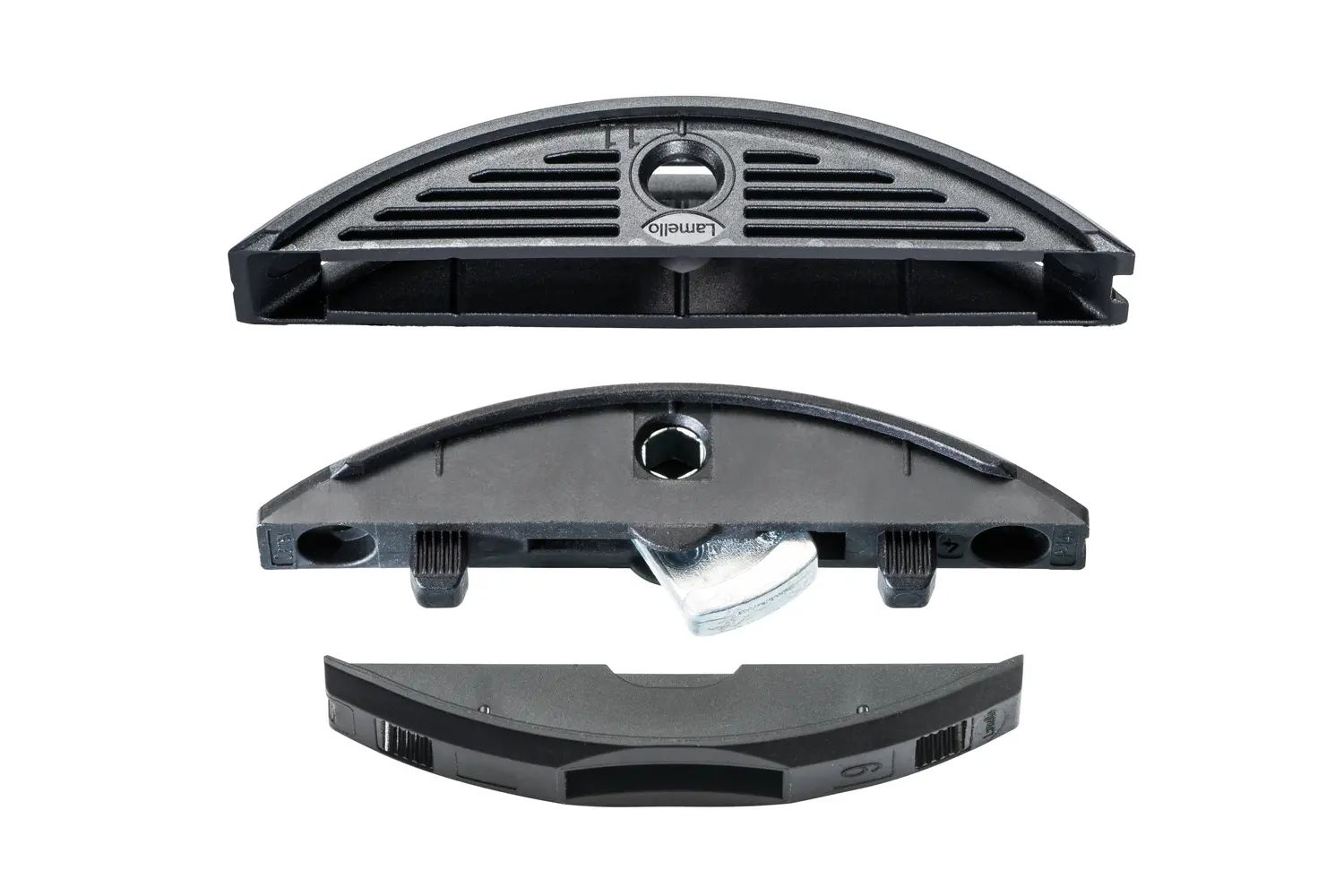

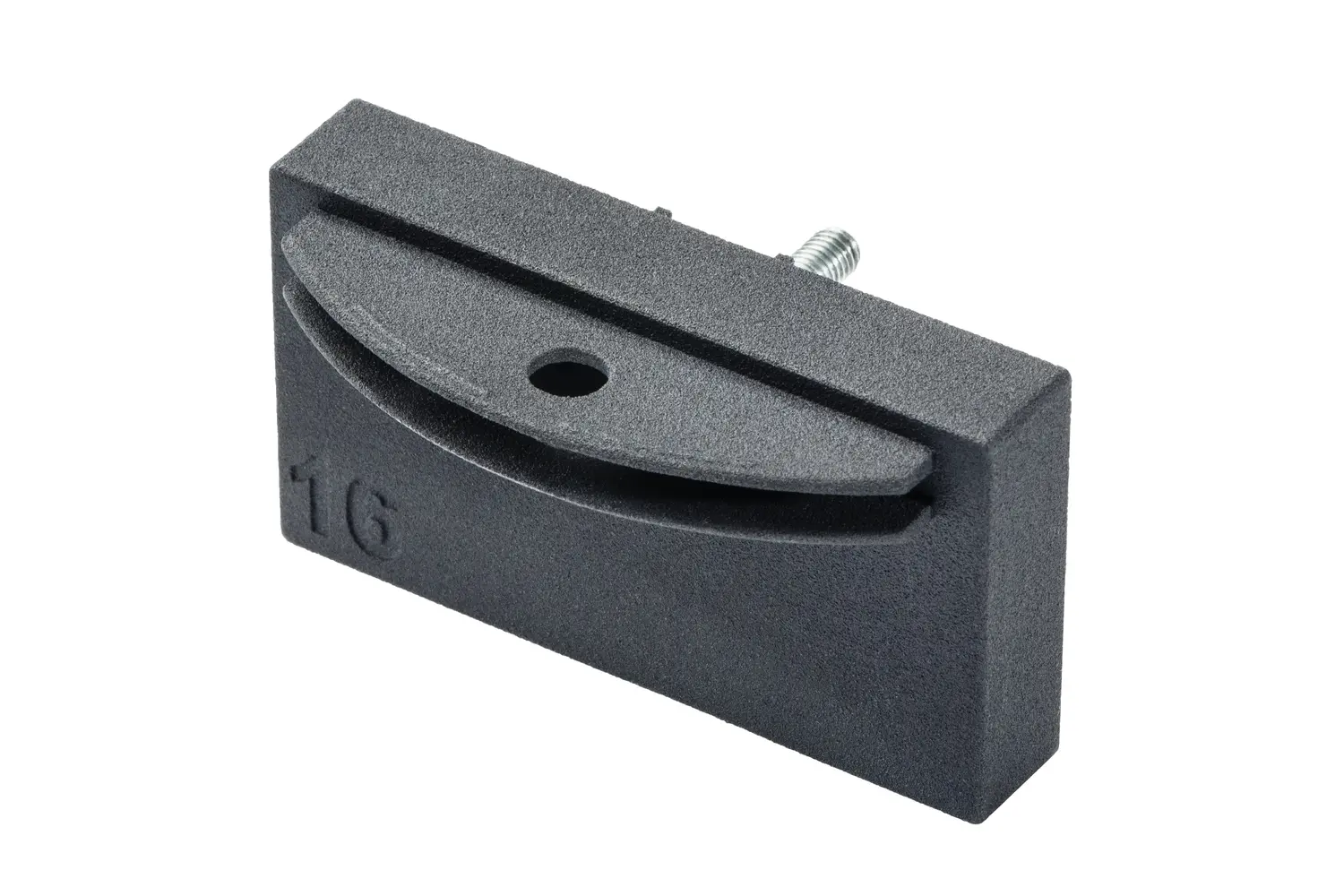

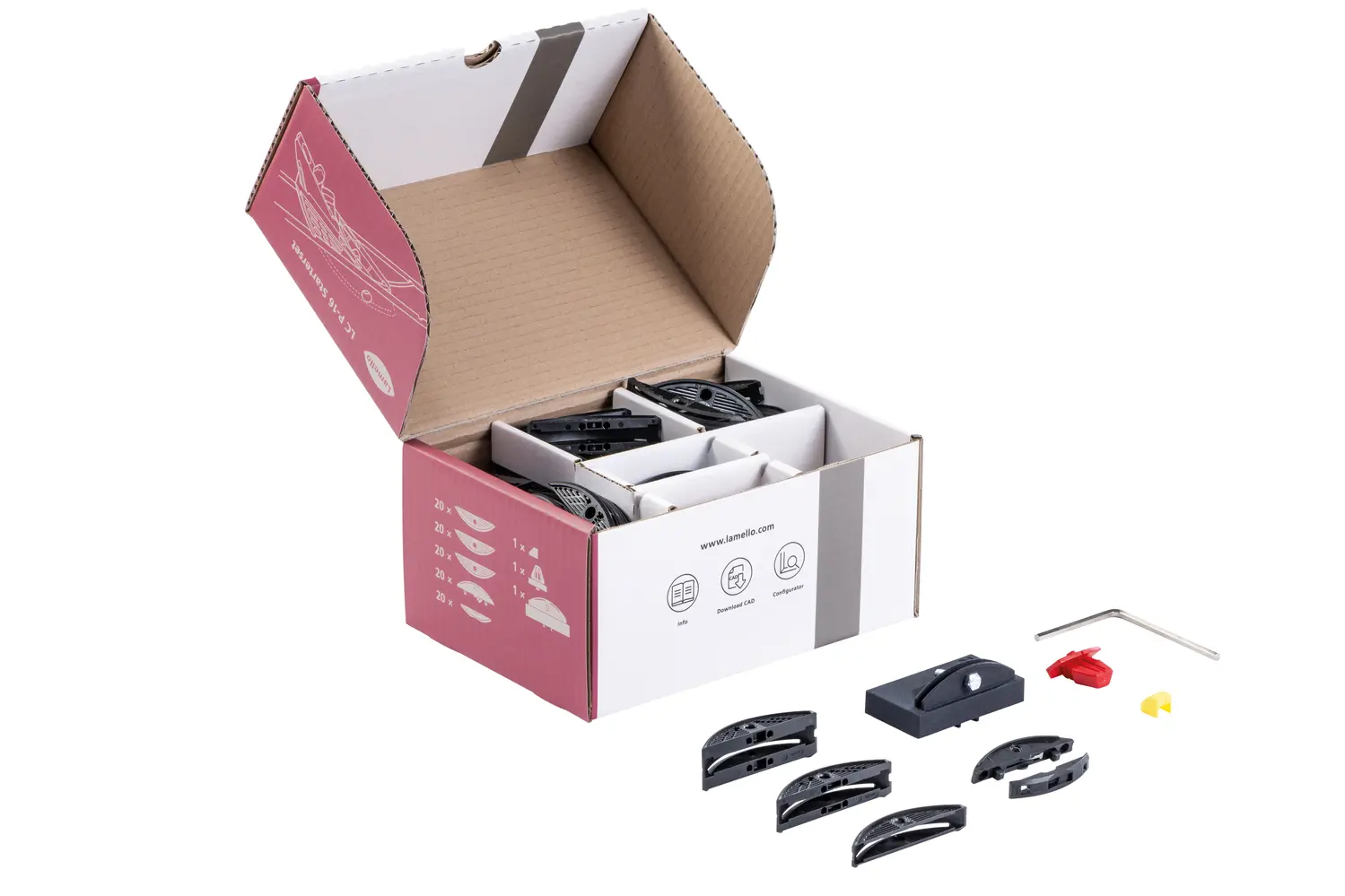

Verbindungssystem für Leichtbauplatten ohne Einsatz von Einleimern • P-System Verbindung für Leichtbaumaterialien, schnell eingebaut • Stabile Verankerung in den Deckschichten ohne Einleimer • Drei Produktgrößen für den Einsatz aller gängigen Materialstärken • Ermöglicht den Einsatz der wiederlösbaren Clamex P Familie Funktion: LC P-16 ist ein Verbinder, der die Vorzüge des Leichtbaus mit der effizienten und ästhetischen Clamex-Verbindung kombiniert. Dabei verankert sich der LC P-16 aufgrund seiner Breite in den Deckschichten und fungiert als Adapter, in den ein Clamex P-14 Verbinder eingeschoben wird.

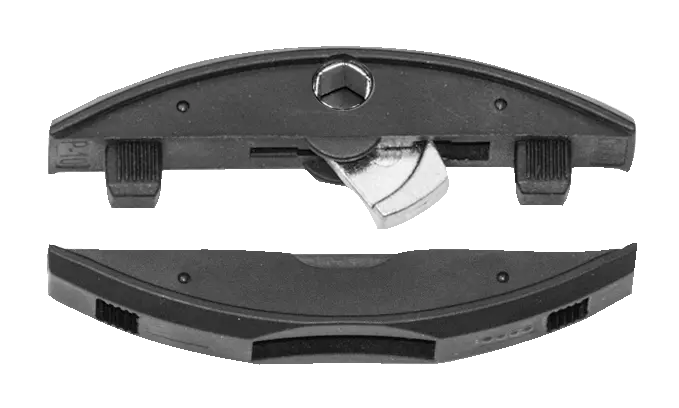

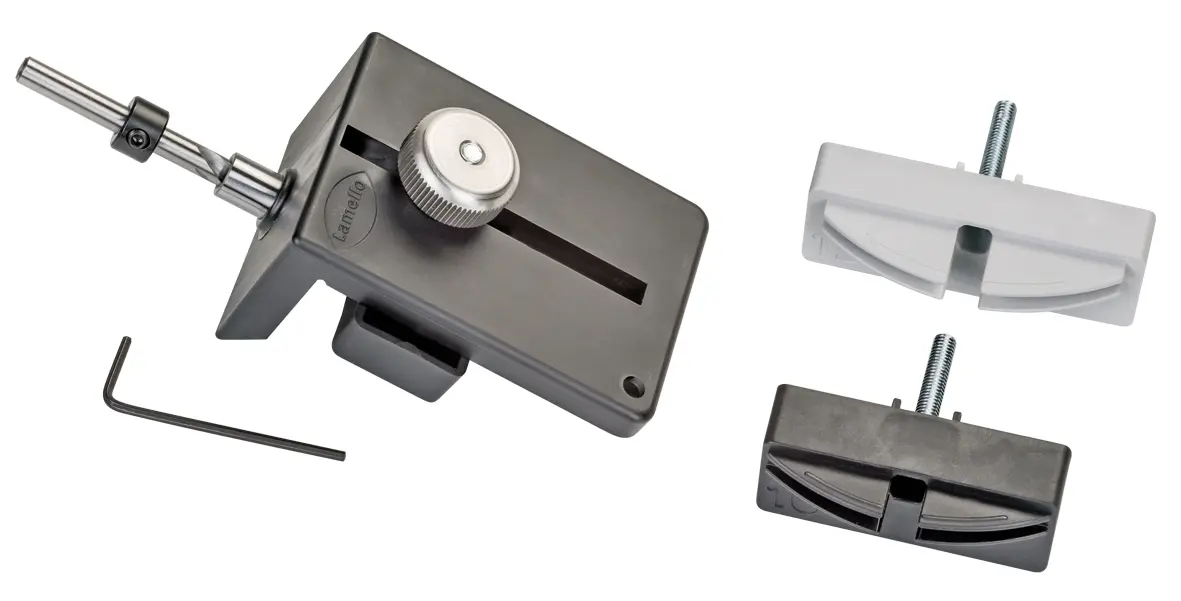

Clamex P-10 ist ein lösbares Verbindungsbeschläge auf Basis der P-System Verankerung und wird über einen Hebel verbunden. Im Vergleich zum Clamex P-14 weist Clamex P-10 eine geringere Einbautiefe von nur 10mm auf und kann somit für geringere Materialstärken eingesetzt werden. Das Design des Verbinders wurde weiter perfektioniert, die beiden zusätzlichen Haltelaschen bieten optimale Formstabilität für den Verbinder. Die formschlüssige P-System Verankerung erlaubt eine sekundenschnelle, kraftvolle Verankerung im Werkstück ohne Werkzeuge. Clamex P verzichtet auf Klebstoff oder Schrauben und bringt unzählige Vorteile im Herstellungsprozess und in der Differenzierung zu Möbelstandards. So können beispielsweise Möbel mit Gehrungen zerlegbar oder fest verbunden werden. Die kleinen 6mm Bedienöffnungen für den Sechskantschlüssel zeichnen den Möbelbeschlag aus und heben Clamex P vom Möbelstandard ab. Grösse (mm): 52 x 19 x 9.7 mm Fräser: ø 100.4 x 7 x 22 Material Verbinder: Glasfaserverstärkter Kunststoff Material Hebel: Zinkdruckguss Einbautoleranz: Längs ± 0.5 mm Zugbruchfestigkeit (N) Spanplatte: ~ 600 N = 60 kg Zugbruchfestigkeit (N) MDF: ~600 ≈ 60 kg Zugbruchfestigkeit (N) Buche: ~ 900 N = 90 kg

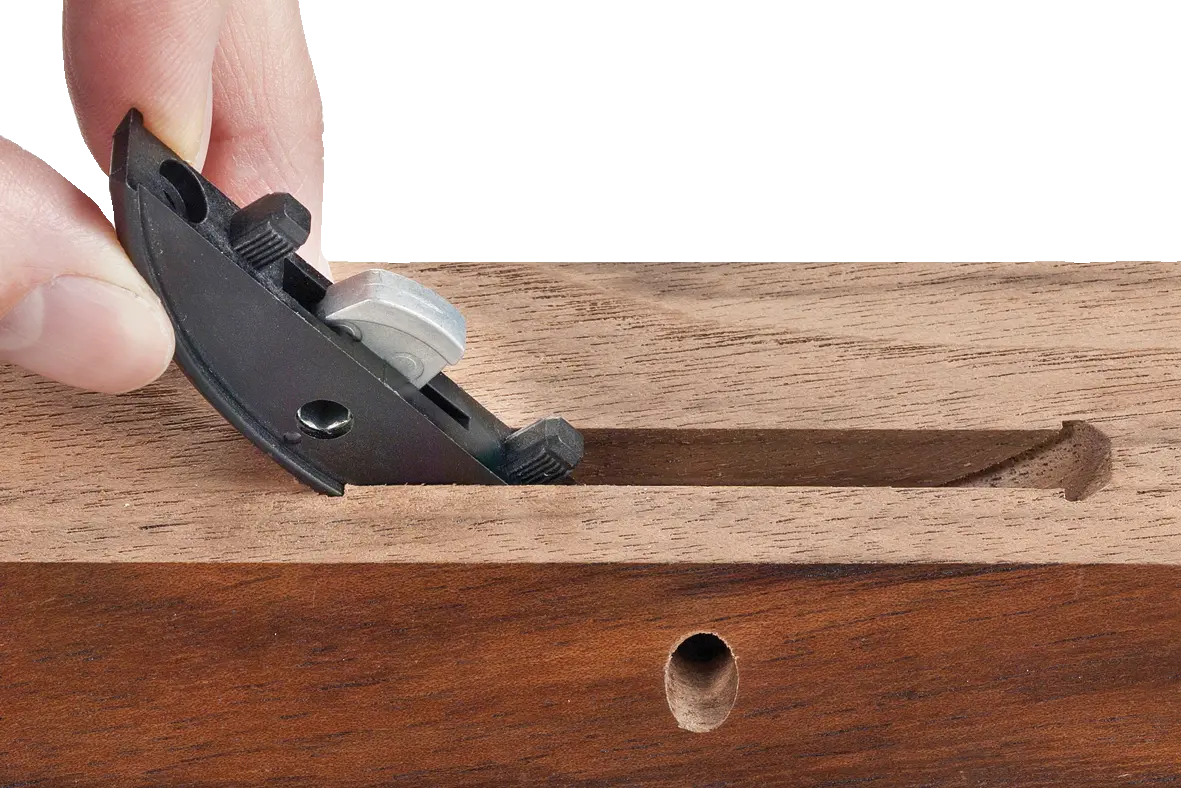

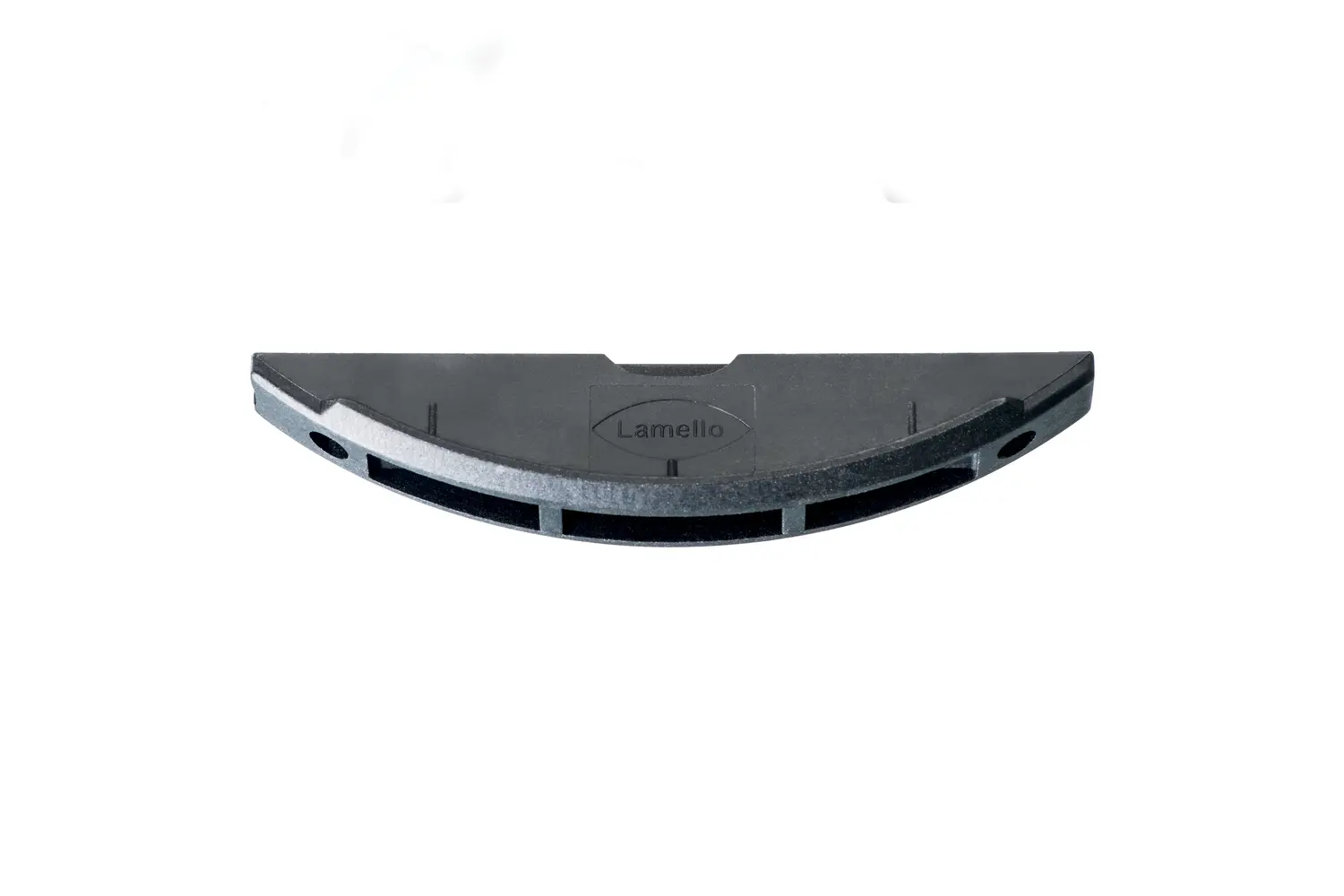

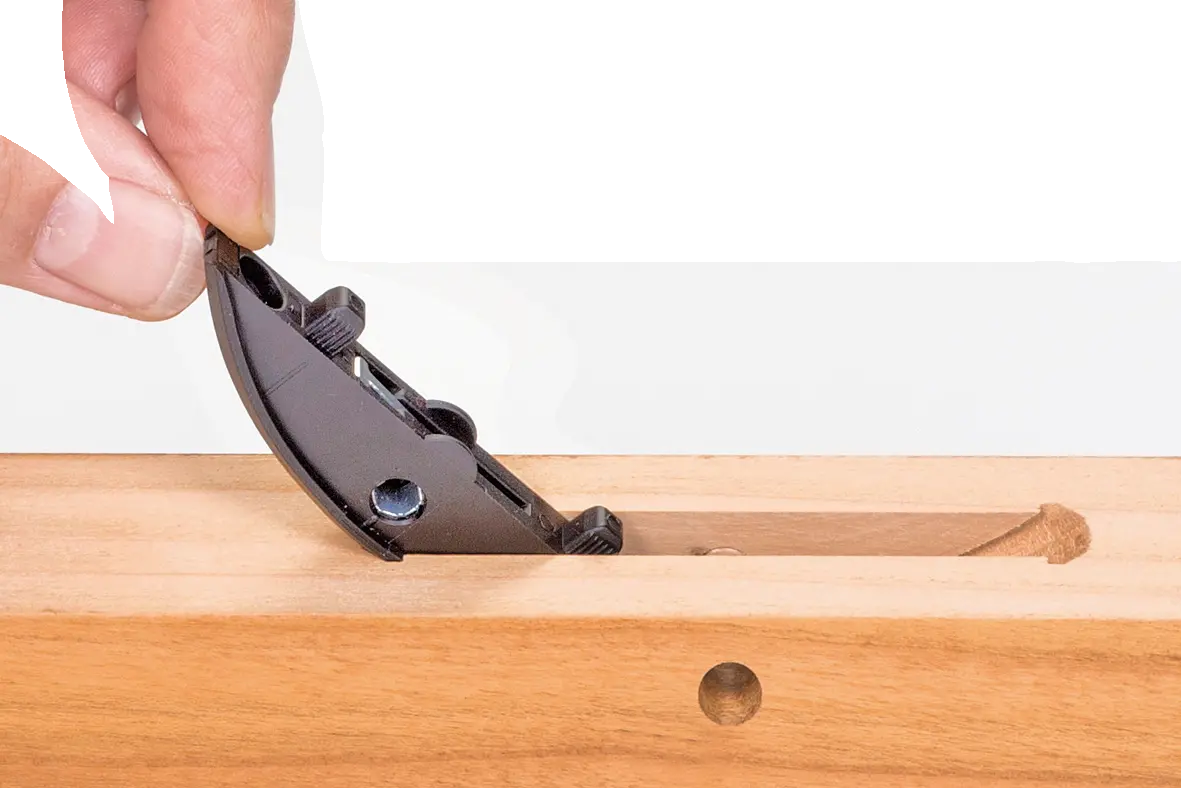

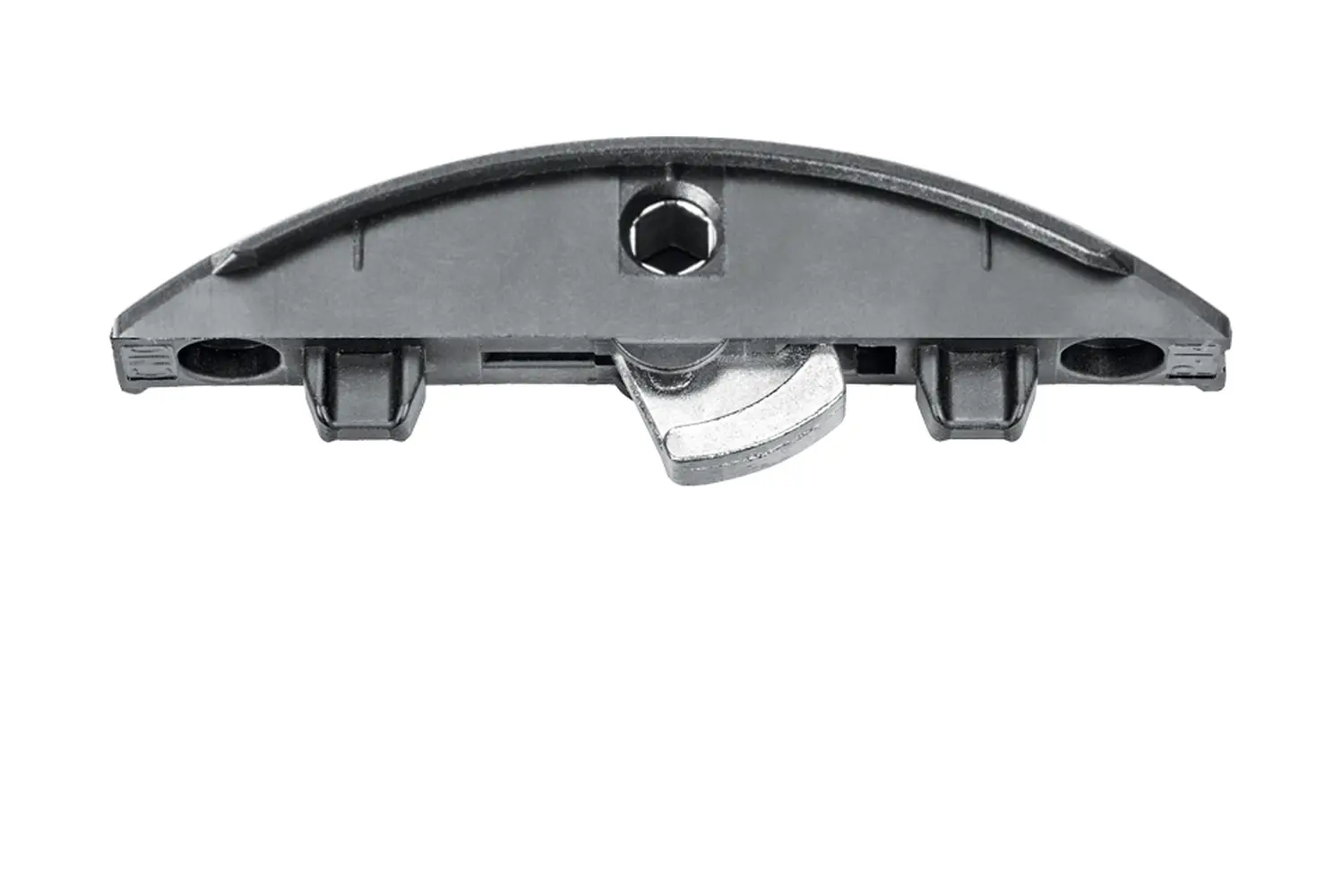

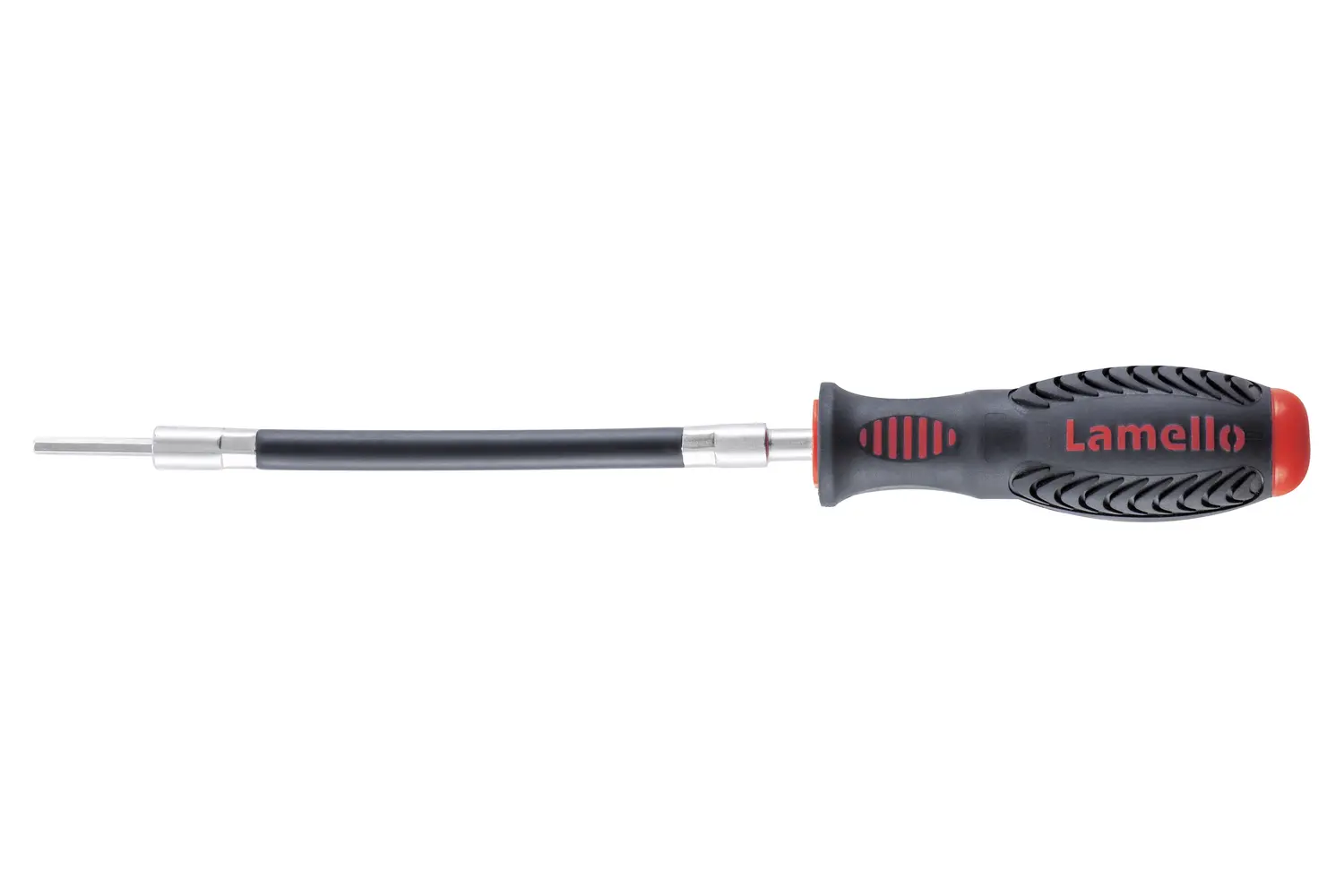

Clamex P-14 ist ein lösbarer Verbindungsbeschlag auf Basis der P-System Verankerung und wird über einen Hebel verbunden. Die formschlüssige P-System Verankerung erlaubt eine sekundenschnelle, kraftvolle Verankerung im Werkstück ohne Werkzeuge. Clamex P verzichtet auf Klebstoff oder Schrauben und bringt unzählige Vorteile im Herstellungsprozess und in der Differenzierung zu Möbelstandards. So können beispielsweise Möbel mit Gehrungen zerlegbar oder fest verbunden werden. Die kleinen 6mm Bedienöffnungen für den Sechskantschlüssel zeichnen den Möbelbeschlag aus und heben Clamex P vom Möbelstandard ab. Zugbruchfestigkeit (N) MDF: ~ 900 N ≈ 90 kg Zugbruchfestigkeit (N) Spanplatte: ~ 800 N ≈ 80 kg Einbautoleranz: Längs ± 1 mm Material Hebel: Zink Druckguss Material Verbinder: Glasfaserverstärkter Kunststoff Fräser: Ø 100.4 x 7 x 22 mm Grösse (mm): 64 x 27 x 9.7 mm Zugbruchfestigkeit (N) Buche: ~ 1000 N ≈ 100 kg

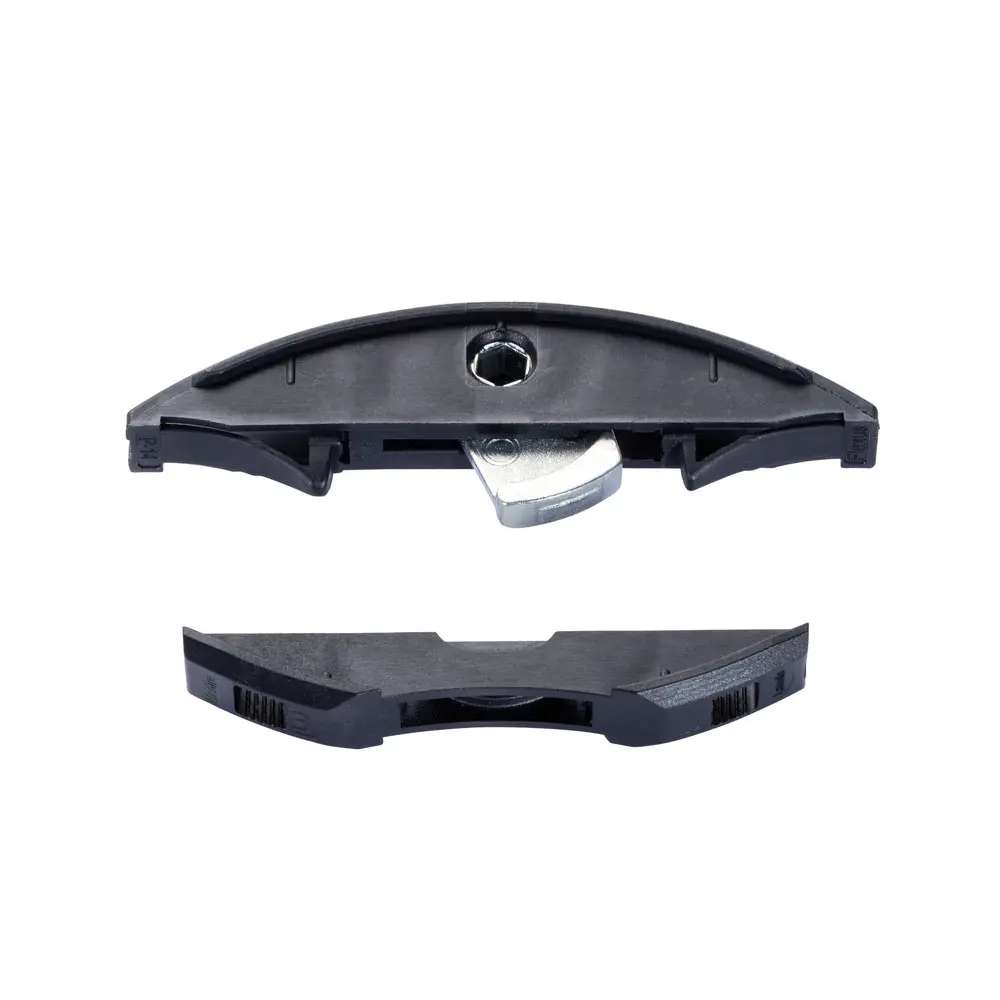

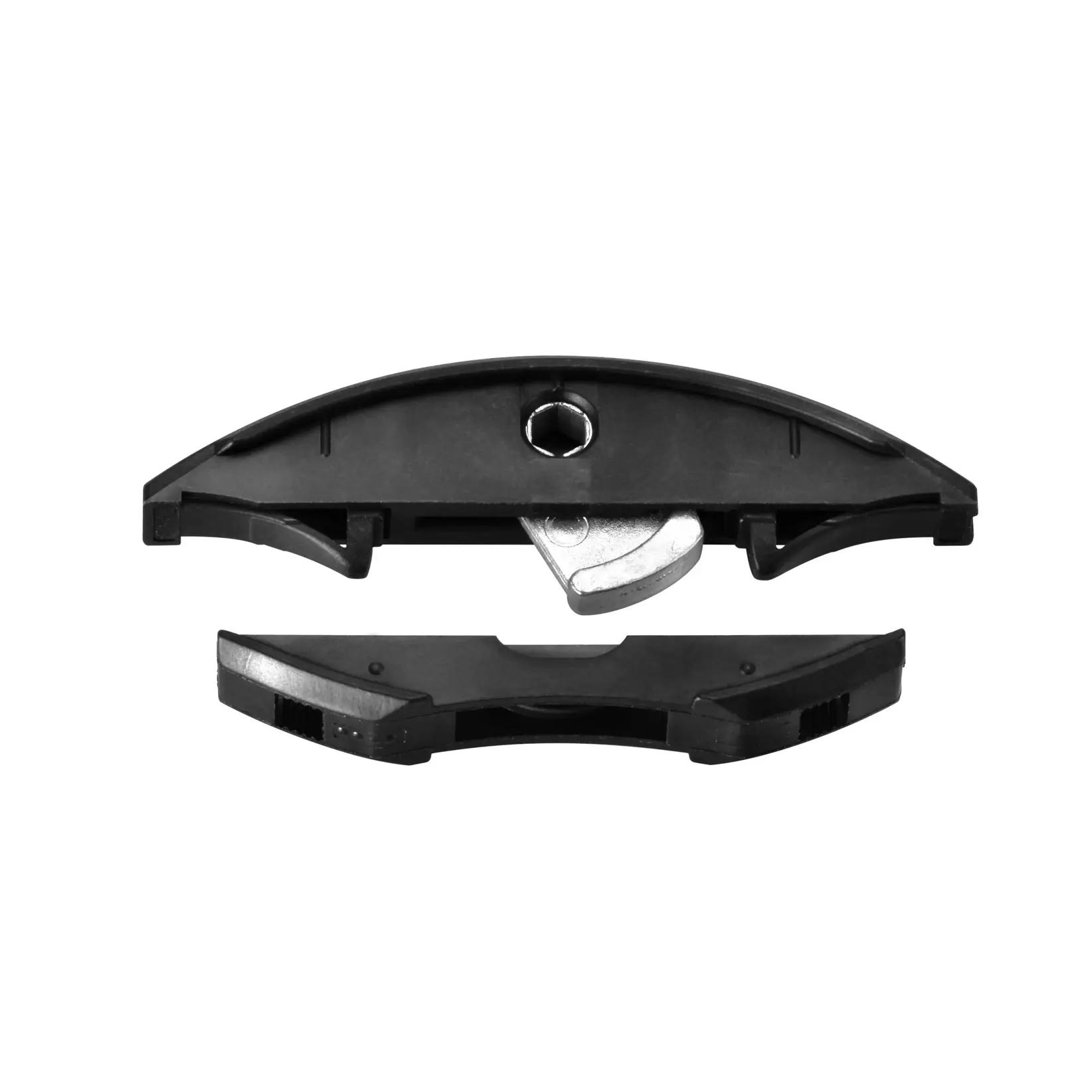

Clamex P-14 Flexus ist ein lösbarer Verbindungsbeschlag auf Basis der P-System Verankerung und wird über einen Hebel verbunden. Der Clamex P-14 Flexus hat somit alle bestehenden Vorteile vom P-System. Darunter der schnelle werkzeuglose Einbau, die Schiebetoleranz, Verdrehsicherheit und die Stapelbarkeit. Neu beim Clamex P-14 Flexus sind die flexiblen Positionierbolzen. Durch die flexiblen Positionierbolzen stehen keine starren Elemente des Verbinders vor. Diese Neuerung ermöglicht das nachträgliche Montieren von Werkstücken in bestehende Elemente und vereinfacht so massgeblich die Aufbaureihenfolge. Die Positionierbolzen dienen als Positionier-, wie auch als Befestigungselement der Werkstücke. Somit werden fixe Fachböden in Position gehalten, während mit dem Sechskant Stiftschlüssel die Werkstücke zusammengezogen werden. Durch die beidseitige Schräge der Positionierbolzen kann das Werkstück auch wieder demontiert werden. Die Positionierbolzen rasten problemlos im Gegenstück ein, wodurch auch Elemente mit 90°Gehrungen einfach montiert werden können. Grösse (mm): 64 x 13.5 x 9.7 mm 52 x 7.5 x 9.7 mm Fräser: Ø 100.4 x 7 x 22 mm Material Verbinder: Glasfaserverstärkter Kunststoff Material Hebel: Zink Druckguss Einbautoleranz: Längs ± 0 mm Zugbruchfestigkeit (N) Spanplatte: ⁓ 600 Zugbruchfestigkeit (N) MDF: ⁓ 720 Zugbruchfestigkeit (N) Buche: ⁓ 810

Clamex P Medius ergänzt die Verbindungsbeschläge Clamex P-14 im Einsatz bei Regalen wo zwei Tablare auf der gleichen Höhenposition auf die Mittelseite treffen. Der Mittelwandverbinder Clamex P Medius ist zweiteilig wobei sich die Einbautiefen unterscheiden. Die Verbinderhälfte mit Hebel für den Einbau ins Tablar wird mit einer 14 mm tiefen P-System Nut verankert. Die zweite Verbinderhälfte weist nur 10 mm auf und kann aufgrund des halbmondförmigen Ausschnitts Rücken gegen Rücken in einer Mittelseite von nur 16 mm Stärke eingesetzt werden. Fräser Ø 100,4 x 7 x 22 mm Material Glasfaserverstärkter Kunststoff Einbautoleranz Längs ± 1 mm Zugfestigkeit Spanplatte ~ 700 N / ~ 70 kg, Buche ~ 900 N / ~ 90 kg, MDF ~ 800 N / ~ 80 kg

Clamex S ist ein lösbarer Verbindungsbeschlag welcher in einer 8 mm Nut festgeschraubt und über einen Hebel verbunden wird. Der 8 mm Nutfräser für Clamex S kann in jeder Lamello Nutfräsmaschine eingesetzt werden. Mit dem Verbinder Clamex S können beispielsweise Möbel mit Gehrungen zerlegbar oder fest verbunden werden. Die kleinen 6 mm Bedienöffnungen für den Sechskantschlüssel zeichnen den Möbelbeschlag aus und heben Clamex S vom Möbelstandard ab. Clamex S weist eine geringe Einbautiefe von 15 mm auf und kann somit für alle Holzwerkstoffe ab 16 mm verwendet werden. Grösse (mm): 66 x 29 x 8 mm Fräser: ø 100 x 8 x 22 Material Verbinder: Glasfaserverstärkter Kunststoff Material Hebel: Zink Druckguss Einbautoleranz: Längs ± 1 mm Zugbruchfestigkeit (N) Spanplatte: ~ 800 N ≈ 80 kg Zugbruchfestigkeit (N) Buche: ~ 1300 N ≈ 130 kg

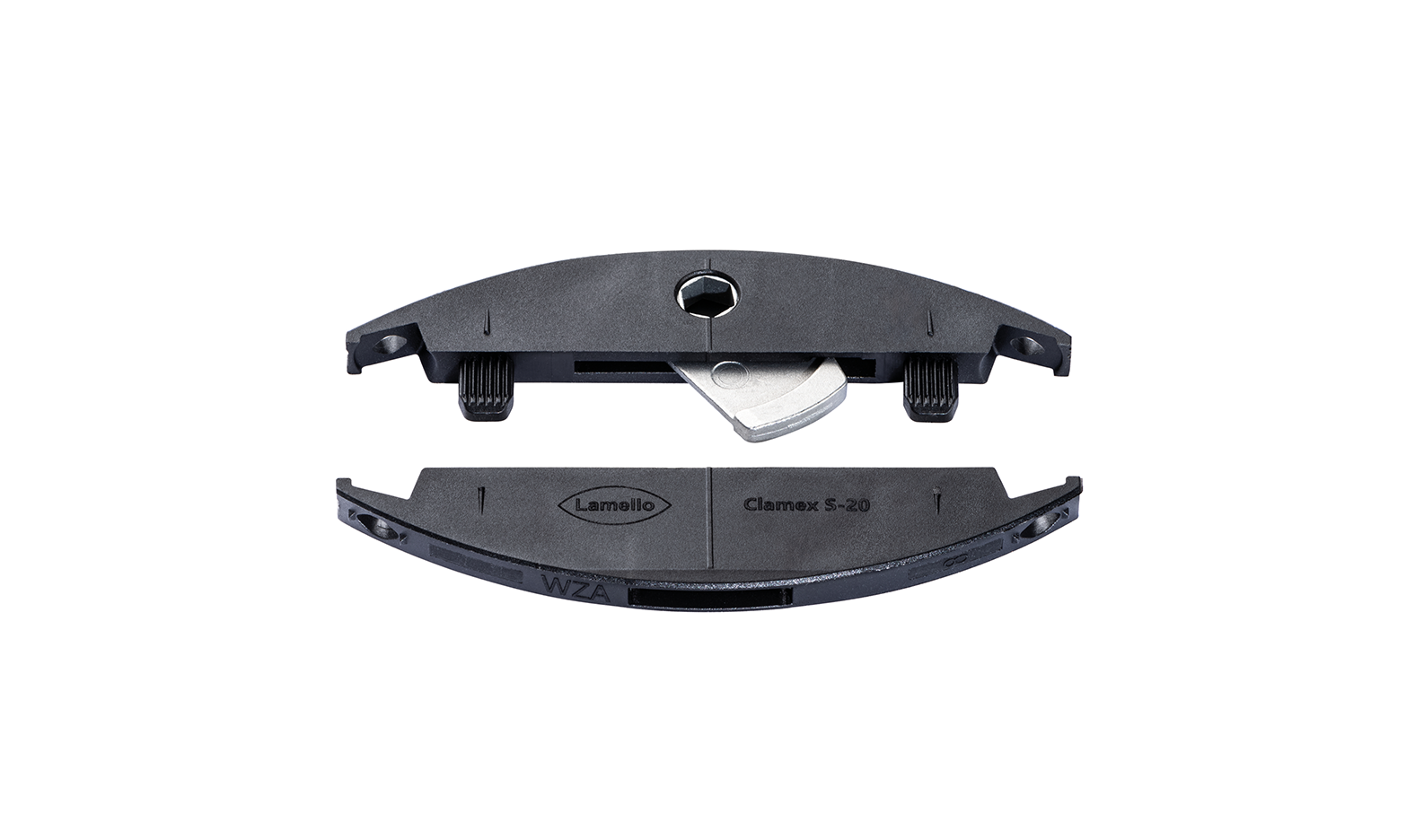

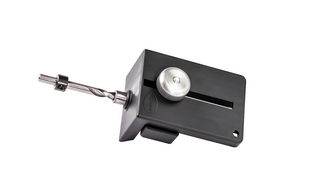

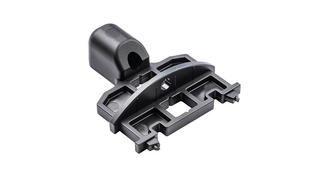

Clamex S-20 ist ein wiederlösbarer Verbinder für das Lamello-System für Materialstärken ab 16 mm und wird mit Schrauben in der Nut befestigt. Die symmetrischen 4 mm Nuten können mit jeder Nutfräsmaschine erstellt werden. Clamex S-20 wird über einen Hebel mit dem Gegenstück verbunden und weist dabei eine seitliche Einbautoleranz auf. Er benötigt keinen Klebstoff, ermöglicht ästhetische Verbindungen in allen Winkeln und ist ideal für feste oder zerlegbare Verbindungen. Grösse (mm): 59 × 12 × 3.9 mm Fräser: Ø 100 × 4 × 22 mm Material Verbinder: Glasfaserverstärkter Kunststoff Material Hebel: Zink Druckguss Einbautoleranz: Längs ± 1 mm/radial ± 0 mm Zugbruchfestigkeit (N) MDF: 620 N Zugbruchfestigkeit (N) Spanplatte: 490 N Zugbruchfestigkeit (N) Buche: 620 N

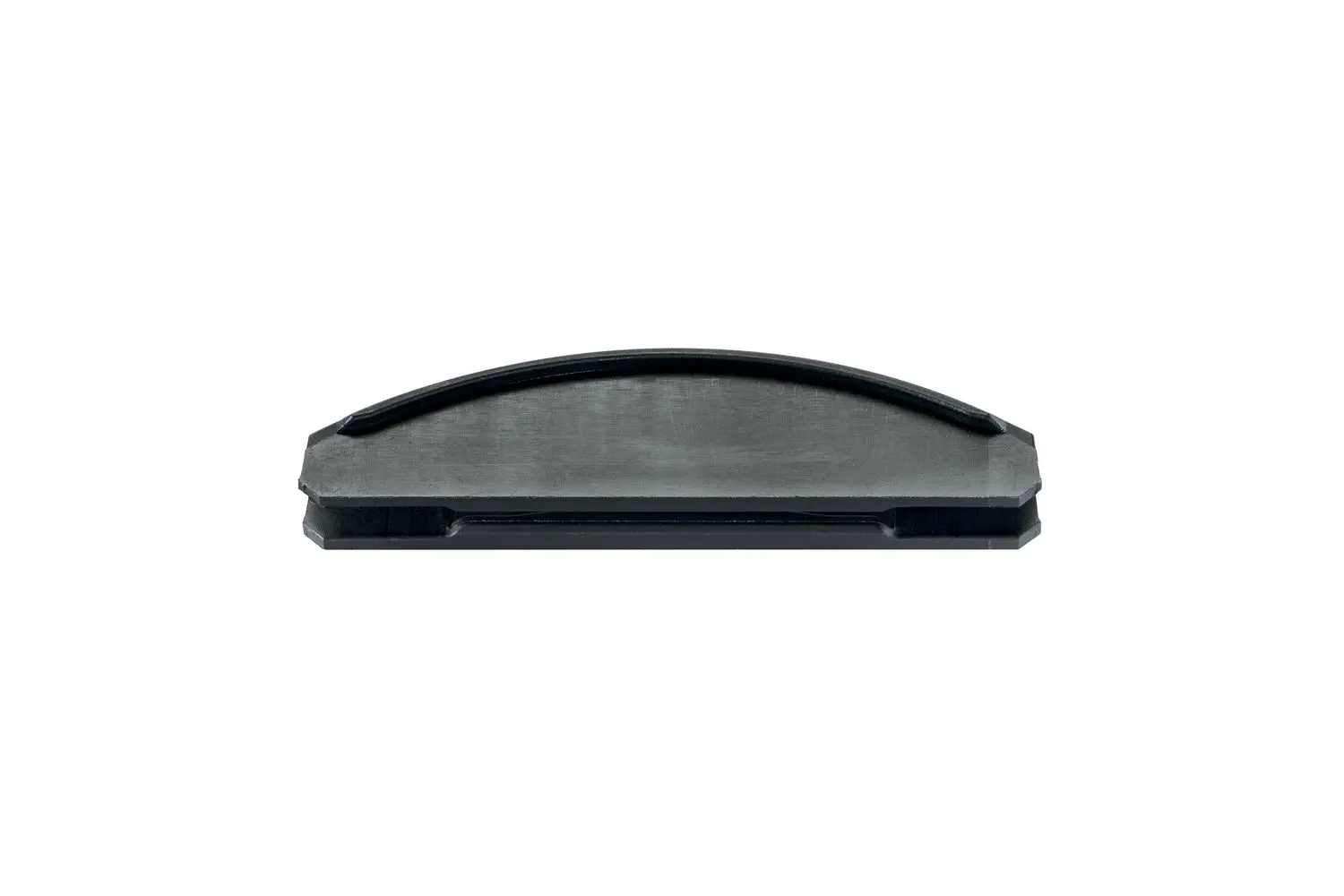

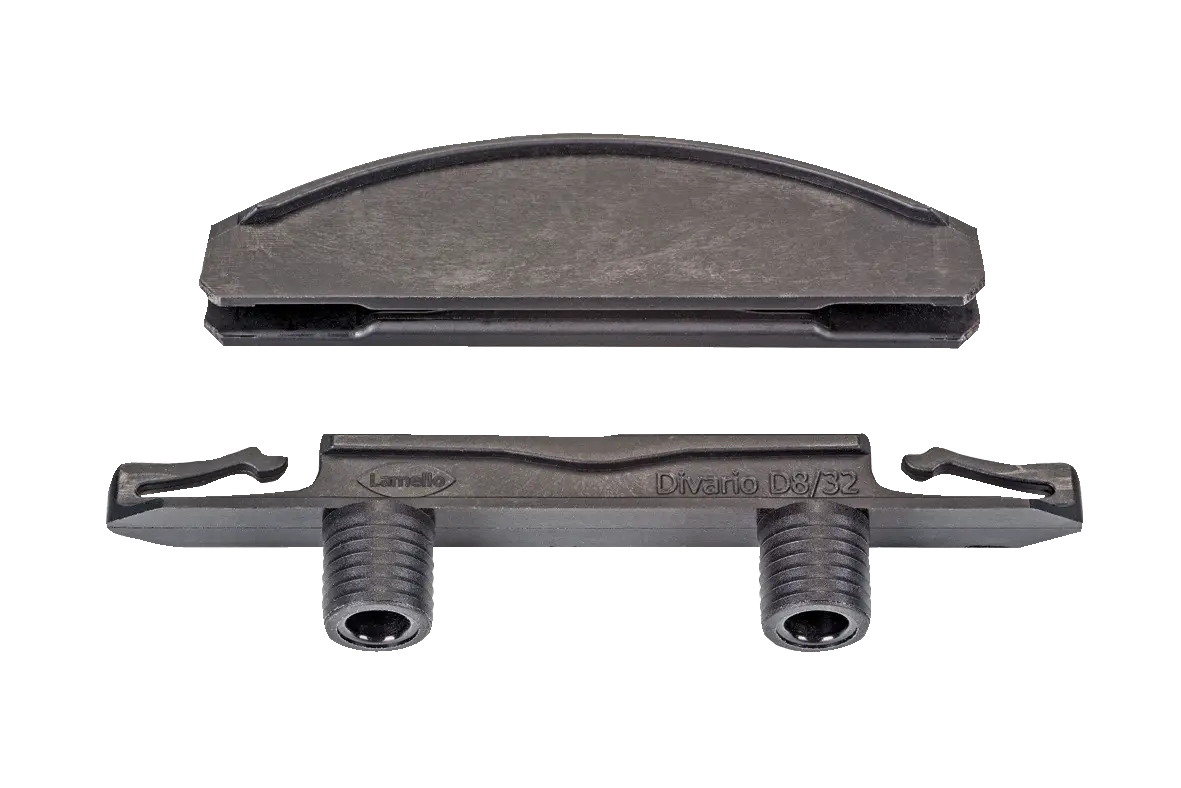

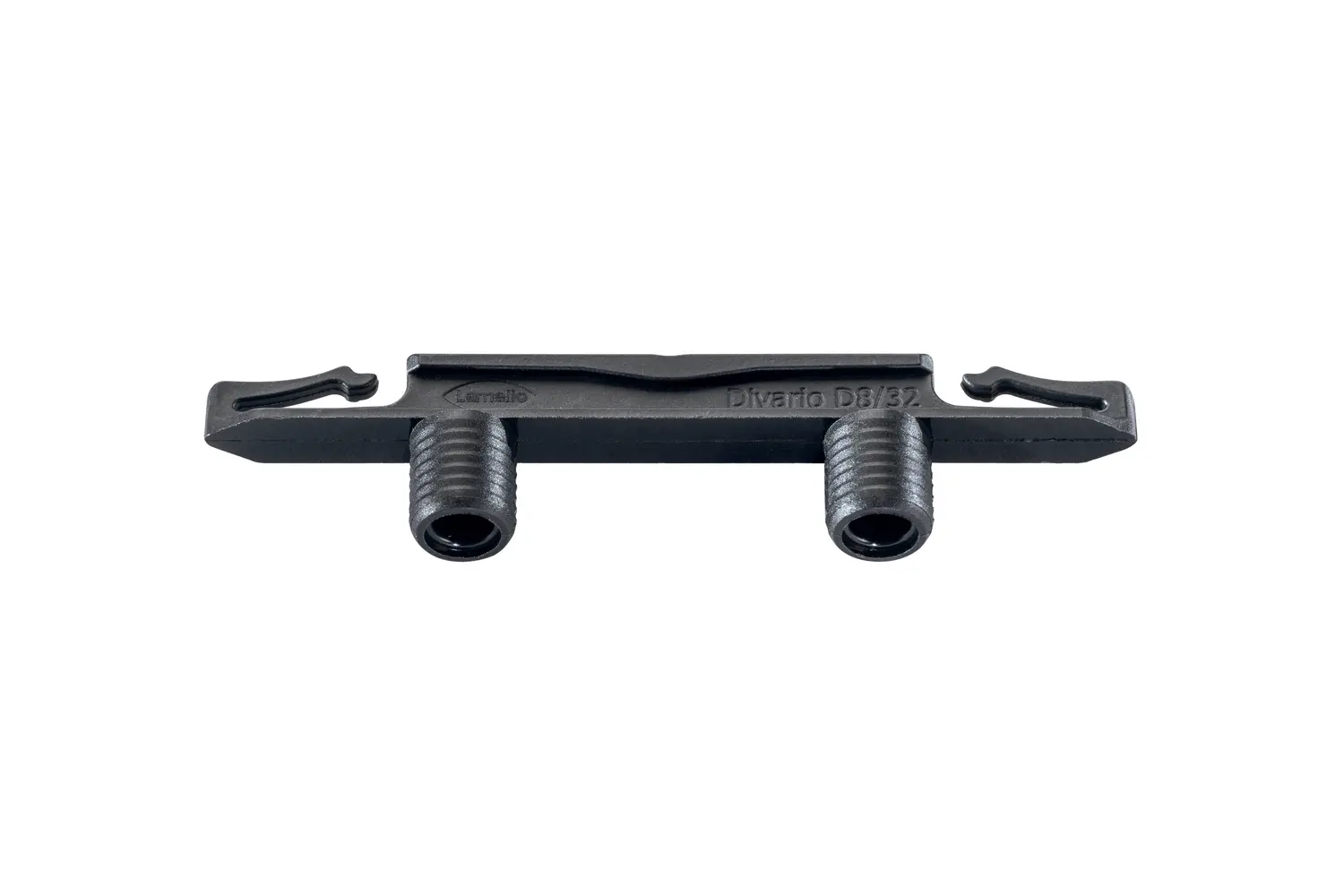

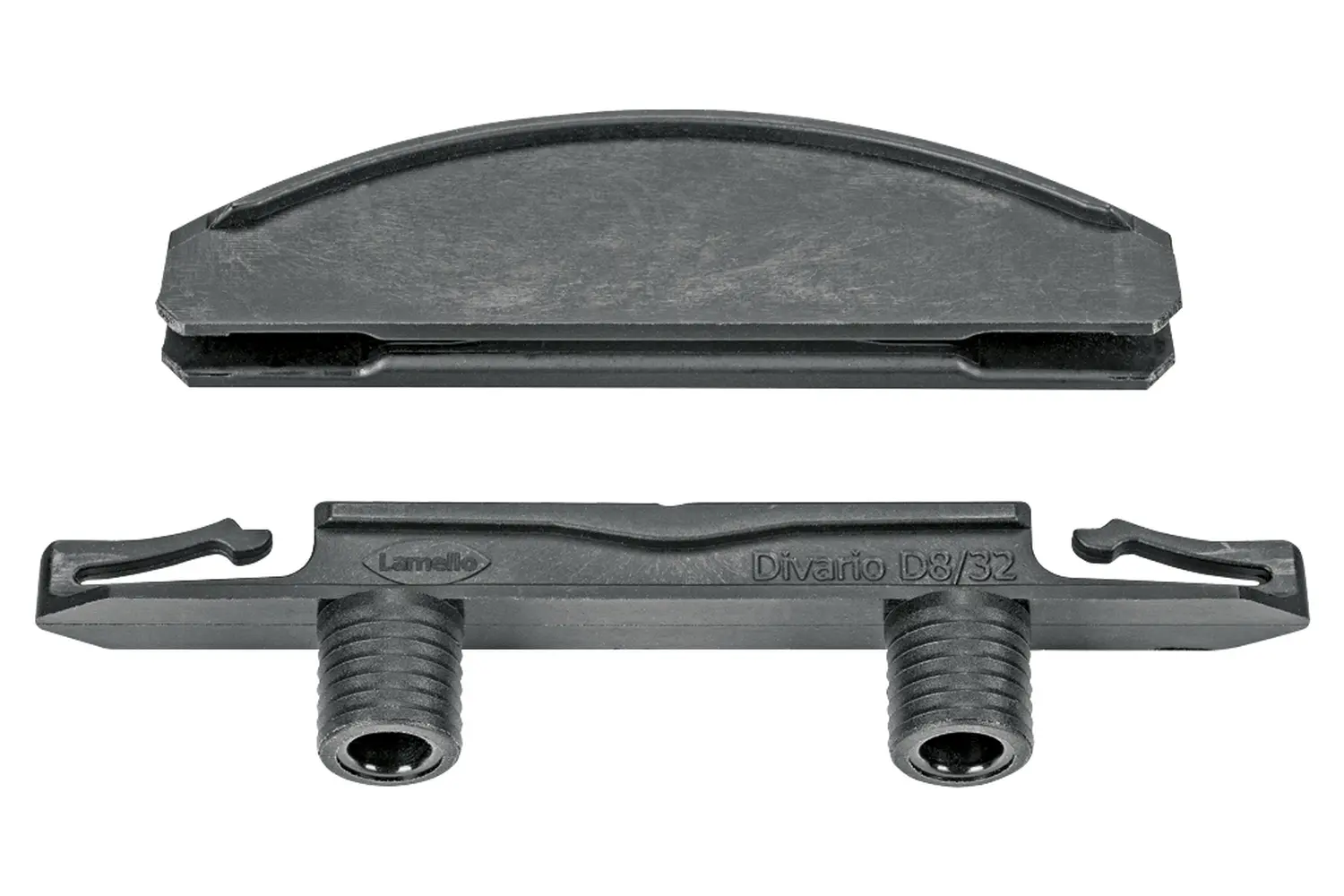

Der Divario P-18 bietet die Möglichkeit einen Tablar Boden oder eine Trennwand in einen fertig verbundenen Korpus einzuschieben. Zudem spannt der Divario P-18 die Bauteile beim Einschieben und sorgt somit für sauber geschlossene Fugen. Der Spannungsaufbau selbst findet nur punktuell und nicht über die ganze Einschublänge statt, was das Einschieben erleichtert. Durch die kraftschlüssige Verbindung zwischen dem eingeschobenen Bauteil und den Seiten kann die Verbindung hohe Zugkräfte übernehmen. Dank dem neuen Verbinder gewinnt der Anwender an mehr Gestaltungsfreiheit ohne dabei auf Stabilität verzichten zu müssen. Größe 72 x 25 x 9,7 mm Fräser Ø 100 x 7 x 22 Material Glasfaserverstärkter Kunststoff Einbautoleranz Längs ± 1 mm Zugfestigkeit ~ 600 N / ~ 60 kg

"E20 ist ein selbstspannender Verbinder, welcher mit jeder Lamello Nutfräsmaschine eingesetzt werden kann. E20 wird mit einem Hammer in die 4 mm Nut eingeschlagen. Der seitliche Rippenverlauf verankert sich dabei im Werkstück und spannt die Werkstücke zusammen. So dient E20 als perfekte Verleimhilfe in der Werkstatt oder auf der Baustelle. E20-L ist geeignet für Flächenverbindungen wie bspw. Bilderrahmen, Sockel- oder Plattenverlängerungen. In der Kante wird die E20-H eingesetzt und dient bspw. als Sockelverbinder."
