Quadro V6

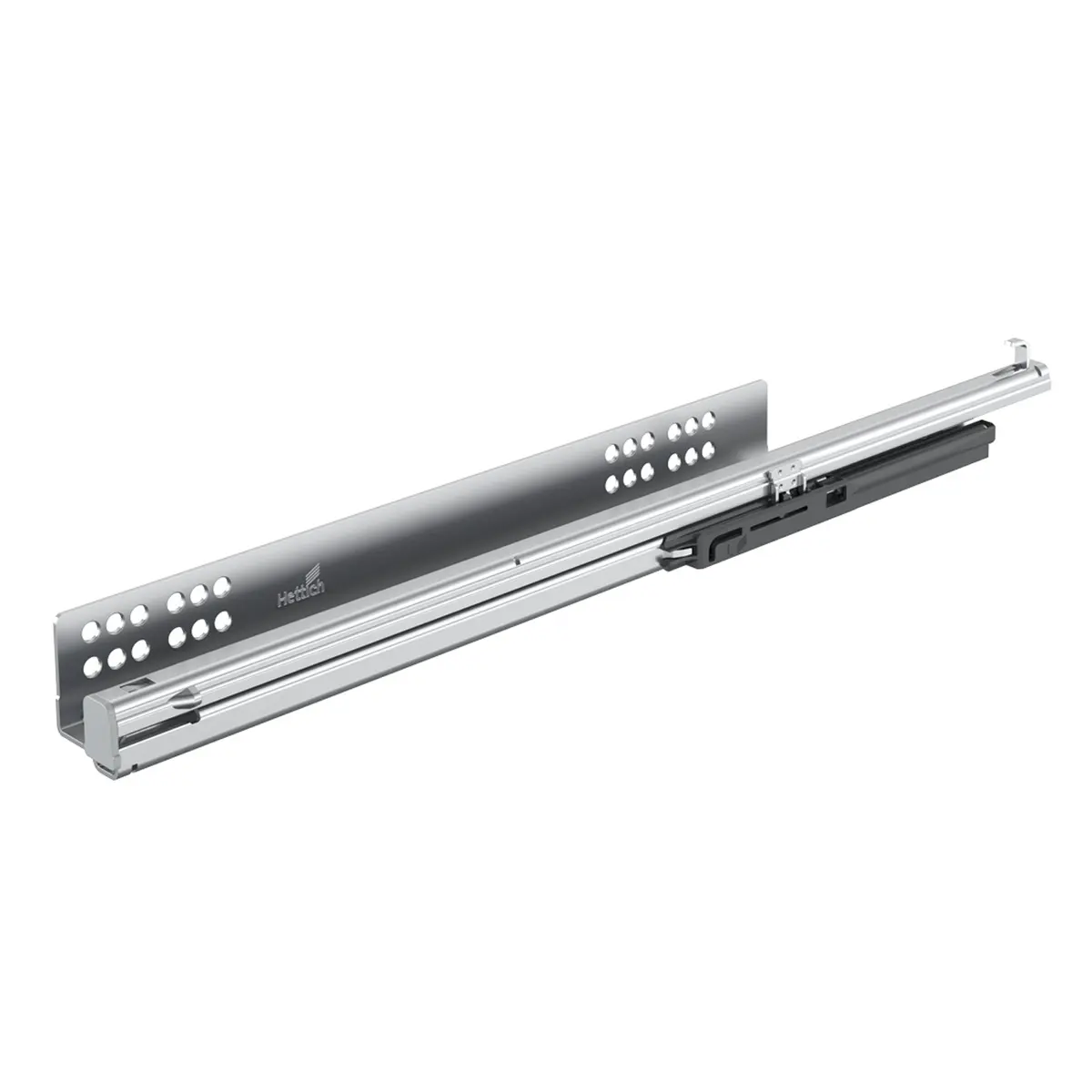

Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung Integrierte Dämpfung Silent System Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen Optional: Tablarbodenarretierung Geeignet für Schubkästen mit Zargendicke bis 16 mm Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage Belastbarkeit nach EN 15338, Level 3 Stahl verzinkt. Hinweise: Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm)

Aufschiebemontage mit Schnäppern und werkzeugloser Höhenverstellung Integrierter Öffnungsmechanismus Push to open Optional: Synchronisation / Multi-Synchronisation Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen Optional: Tablarbodenarretierung Geeignet für Schubkästen mit Zargendicke bis 16 mm Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszugsführungen mit Aufschiebemontage Belastbarkeit nach EN 15338, Level 3 Stahl verzinkt. Hinweise: Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm)

, Einsatzbereich: Quadro V6, Quadro 25

Schnäpper für Holzschubkästen mit genutetem Boden (Quadro 25 und Quadro V6), links• Zur sicheren, werkzeuglosen Verbindung von Quadro Führungen und Holzschubkasten• Stufenlose Höhenverstellung bis + 2 mm über Rändelrad• Kunststoff schwarz

Schnäpper für Holzschubkästen mit genutetem Boden (Quadro 25 und Quadro V6), links / rechts• Zur sicheren, werkzeuglosen Verbindung von Quadro Führungen und Holzschubkasten• Stufenlose Höhenverstellung bis + 2 mm über Rändelrad• Kunststoff schwarz

Schnäpper für Holzschubkästen mit genutetem Boden (Quadro 25 und Quadro V6), rechts• Zur sicheren, werkzeuglosen Verbindung von Quadro Führungen und Holzschubkasten• Stufenlose Höhenverstellung bis + 2 mm über Rändelrad• Kunststoff schwarz

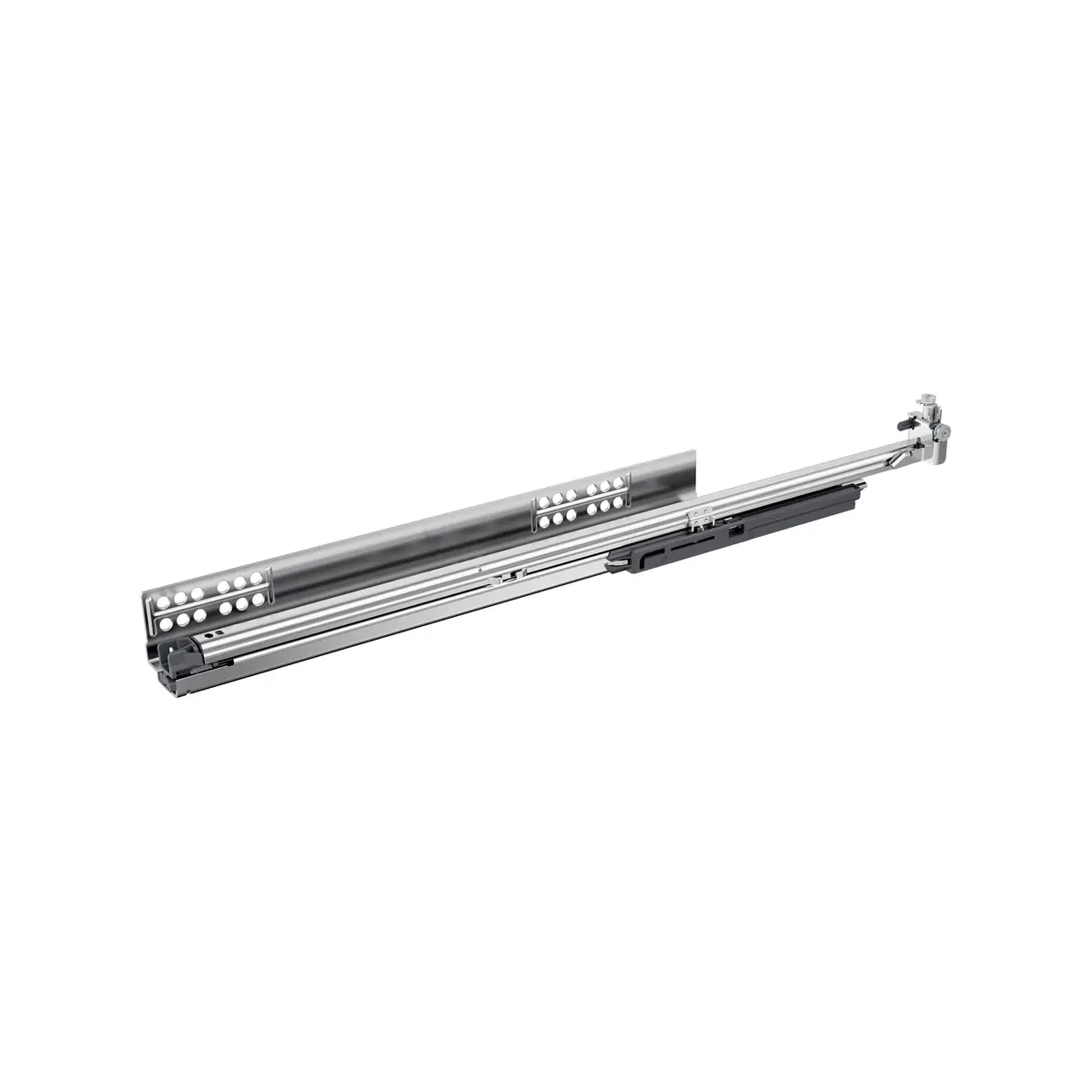

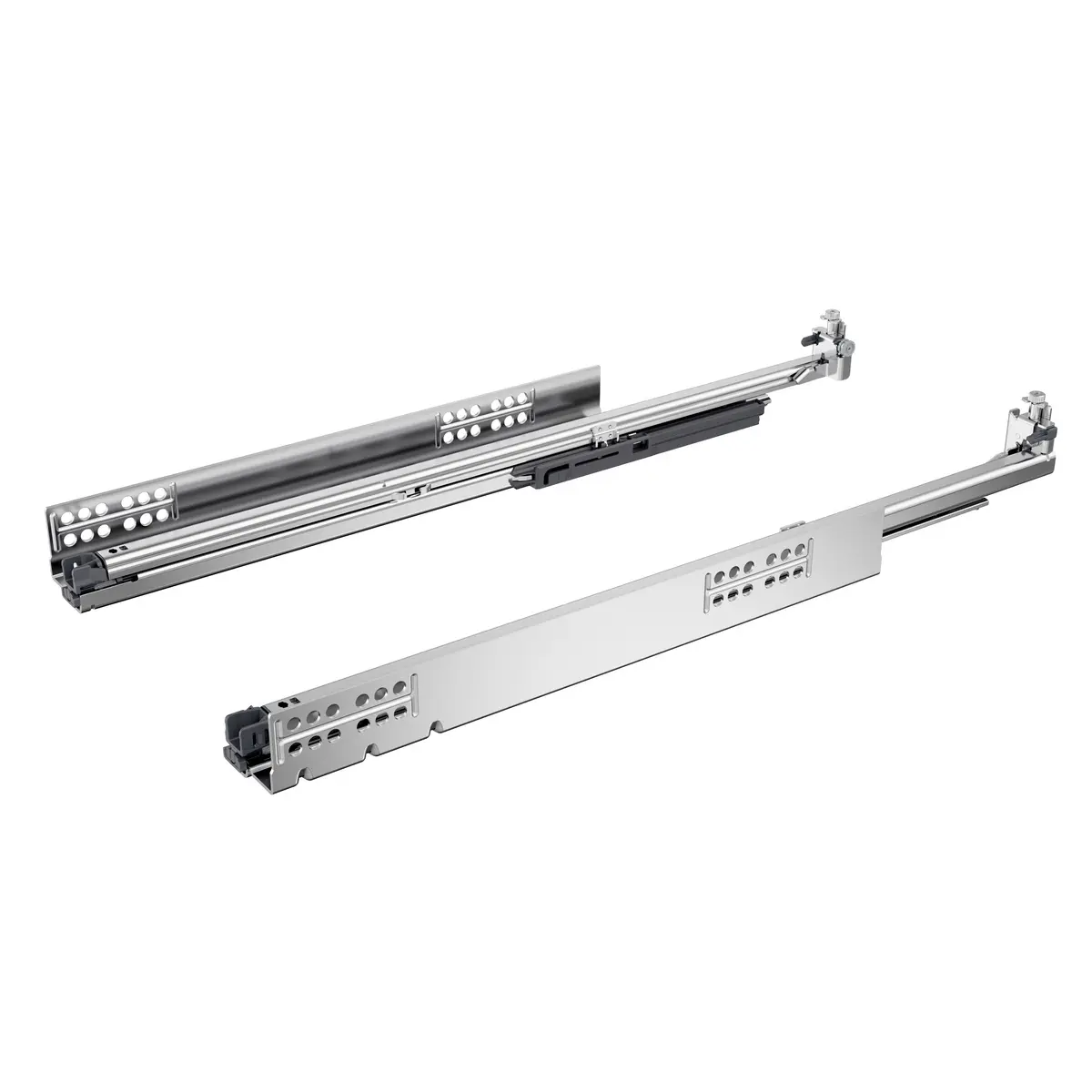

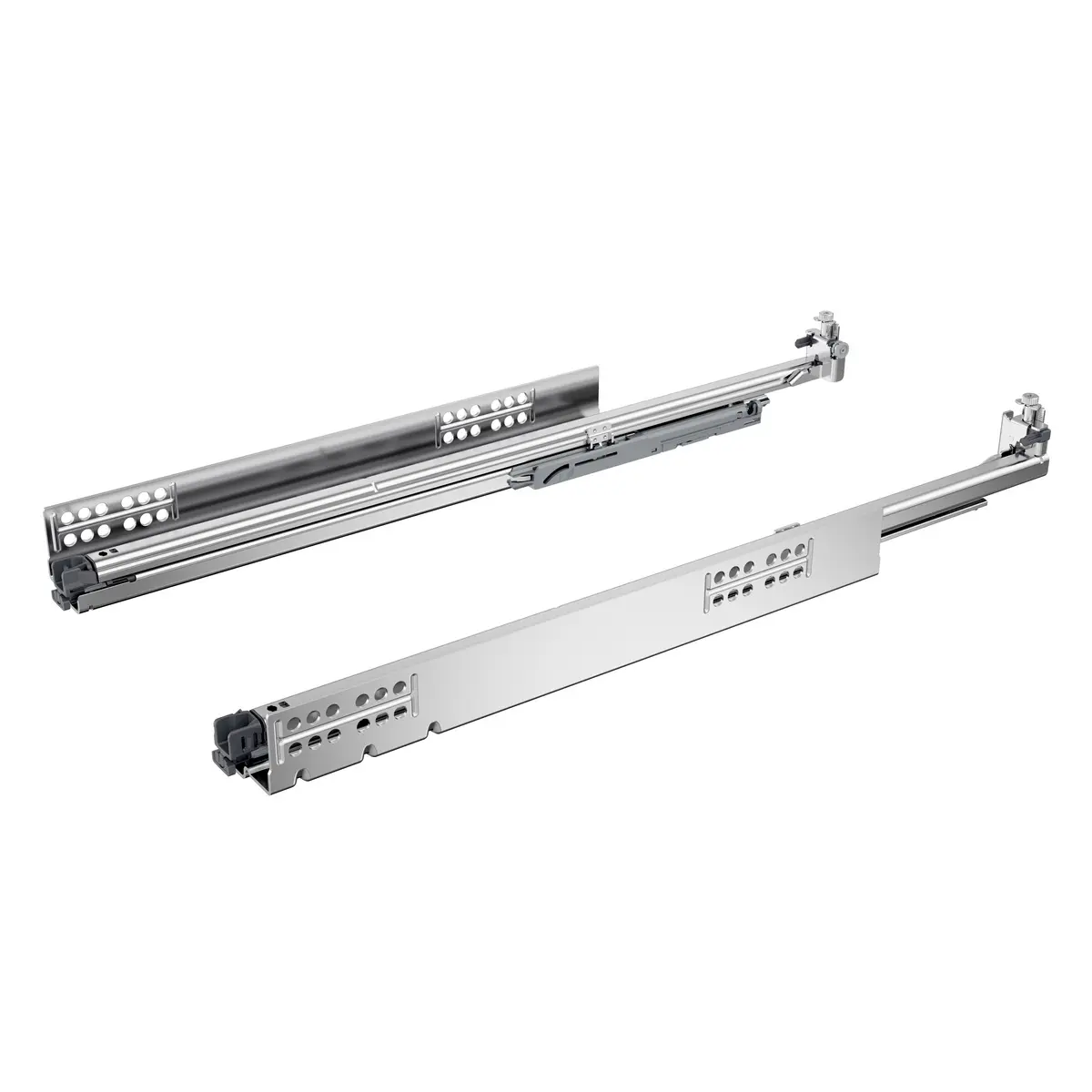

Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung Integrierte Dämpfung Silent System Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm Optional: Öffnungssystem Push to open Silent Optional: Synchronisation / Multi-Synchronisation für Push to open Silent Optional: Tablarbodenhalter / Tablarbodenarretierung Belastungsklassen XS (10 kg) / M (30 kg) Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage Geeignet für Schubkästen mit Zargendicke bis 16 mm Belastbarkeit nach EN 15338, Level 3 Stahl verzinkt. Hinweise: 2D-Schnäpper muss separat bestellt werden Push to open Silent für Quadro V6 5D mit Silent System kann separat bestellt werden Tablarbodenhalter kann separat bestellt werden Synchronisation / Multi-Synchronisation für Push to open Silent kann separat bestellt werden Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm)

Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung Integrierte Dämpfung Silent System Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm Optional: Öffnungssystem Push to open Silent Optional: Synchronisation / Multi-Synchronisation für Push to open Silent Optional: Tablarbodenhalter / Tablarbodenarretierung Belastungsklassen XS (10 kg) / M (30 kg) Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage Geeignet für Schubkästen mit Zargendicke bis 16 mm Belastbarkeit nach EN 15338, Level 3 Stahl verzinkt. Hinweise: 2D-Schnäpper muss separat bestellt werden Push to open Silent für Quadro V6 5D mit Silent System kann separat bestellt werden Tablarbodenhalter kann separat bestellt werden Synchronisation / Multi-Synchronisation für Push to open Silent kann separat bestellt werden Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm)

Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung Integrierte Dämpfung Silent System Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm Optional: Öffnungssystem Push to open Silent Optional: Synchronisation / Multi-Synchronisation für Push to open Silent Optional: Tablarbodenhalter / Tablarbodenarretierung Belastungsklassen XS (10 kg) / M (30 kg) Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage Geeignet für Schubkästen mit Zargendicke bis 16 mm Belastbarkeit nach EN 15338, Level 3 Stahl verzinkt. Hinweise: 2D-Schnäpper muss separat bestellt werden Push to open Silent für Quadro V6 5D mit Silent System kann separat bestellt werden Tablarbodenhalter kann separat bestellt werden Synchronisation / Multi-Synchronisation für Push to open Silent kann separat bestellt werden Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm)

Aufschiebemontage mit 2D-Schnäppern für Höhen- und Seitenverstellung, integrierte Tiefenverstellung, integrierte Neigungsverstellung, integrierte Radialverstellung Integrierte Dämpfung Silent System Alle Verstellungen werkzeuglos: Höhenverstellung bis + 3 mm, Seitenverstellung bis +/- 1,5 mm Tiefenverstellung bis + 2/- 1 mm, Neigungsverstellung bis + 4 mm und Radialverstellung bis +/- 1,5 mm Optional: Öffnungssystem Push to open Silent Optional: Synchronisation / Multi-Synchronisation für Push to open Silent Optional: Tablarbodenhalter / Tablarbodenarretierung Belastungsklassen XS (10 kg) / M (30 kg) Plattformkonzept: identische Korpus-, Schubkasten- und Blendenmaße bei Quadro Teil- und Vollauszügen mit Aufschiebemontage Geeignet für Schubkästen mit Zargendicke bis 16 mm Belastbarkeit nach EN 15338, Level 3 Stahl verzinkt. Hinweise: 2D-Schnäpper muss separat bestellt werden Push to open Silent für Quadro V6 5D mit Silent System kann separat bestellt werden Tablarbodenhalter kann separat bestellt werden Synchronisation / Multi-Synchronisation für Push to open Silent kann separat bestellt werden Bei Einsatz des Tablarbodenhalters vermindert sich die Schubkastenlänge um 10 mm (NL - 20 mm)
