Objektbänder

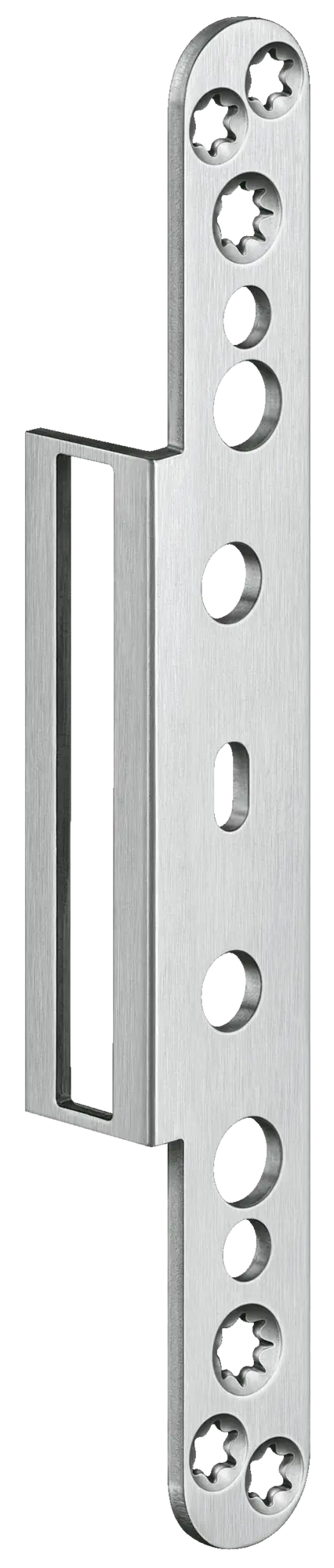

Die Simonswerk Abdeckwinkel VX 2560 sind für die Aufnahmeelemente der Serie VX 25.. 3D konzipiert und sind in verschiedenen Farben erhältlich. Die Abdeckwinkel können für Blendrahmen, Block- und Futterzargen verwendet und sind für gefälzte, gefälzt-flächenbündige und ungefälzte / stumpfe Türen geeignet. Die Abdeckwinkel sind mit kantigen Winkelungen und Endungen ausgestattet. • Abdeckwinkel für Aufnahmeelemente der Serie VX 25.. 3D • für Blendrahmen, Block- und Futterzargen • für gefälzte, gefälzt-flächenbündige und ungefälzte Türen • Winkelung und Endung kantig • verschiedene Farben erhältlich

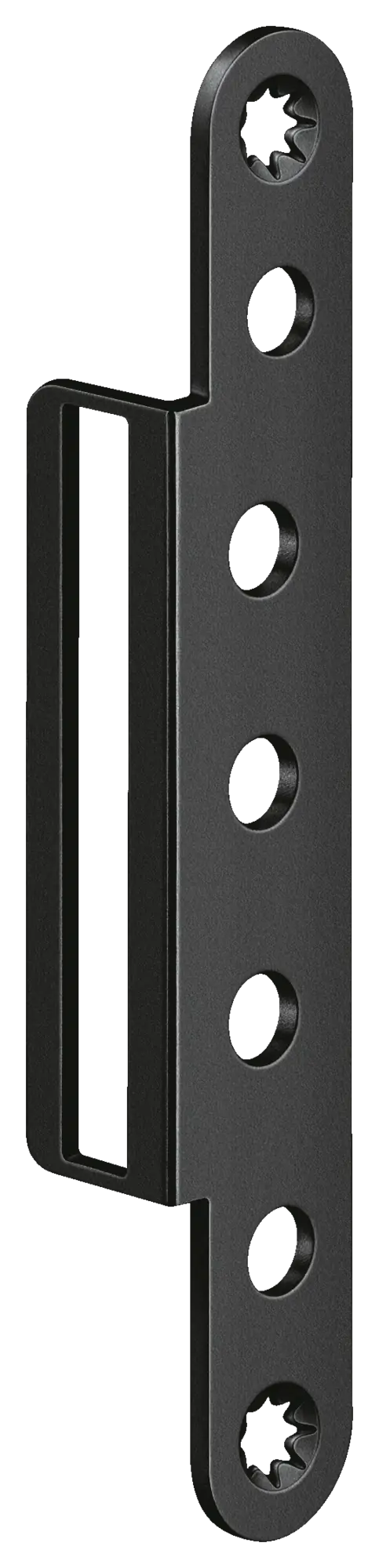

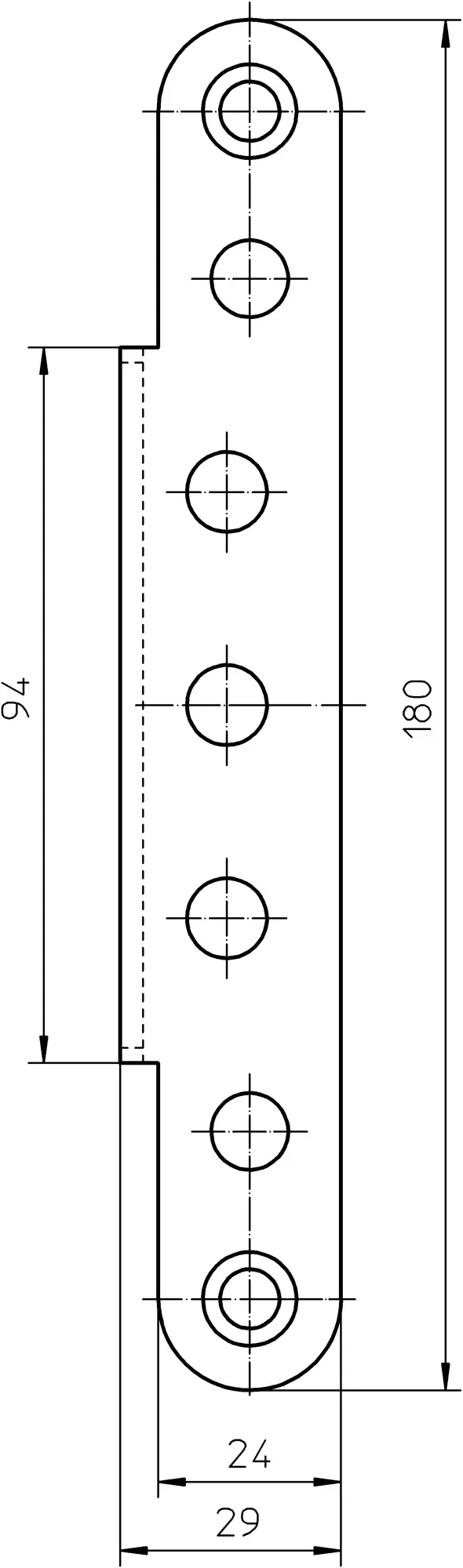

Die Simonswerk Abdeckwinkel VX 7560 werden für die Aufnahmeelemente der Serie VX 75.. 3D verwendet und sind in verschiedenen Varianten sowie Farben erhältlich. Alle Modelle sind für Blendrahmen, Block- und Futterzargen geeignet und können mit gefälzten, gefälzt-flächenbündigen und ungefälzten / stumpfen Türen eingesetzt werden. Die Abdeckwinkel sind mit unterschiedlich ausgeformten Winkelungen und Endungen jeweils in kantig oder rund erhältlich, erkennbar an den Kürzeln KK, KR, RK und RR. • Abdeckwinkel für Aufnahmeelemente der Serie VX 75.. 3D • für Blendrahmen, Block- und Futterzargen • für gefälzte, gefälzt-flächenbündige und ungefälzte Türen • Winkelung und Endung kantig oder rund • verschiedene Farben erhältlich

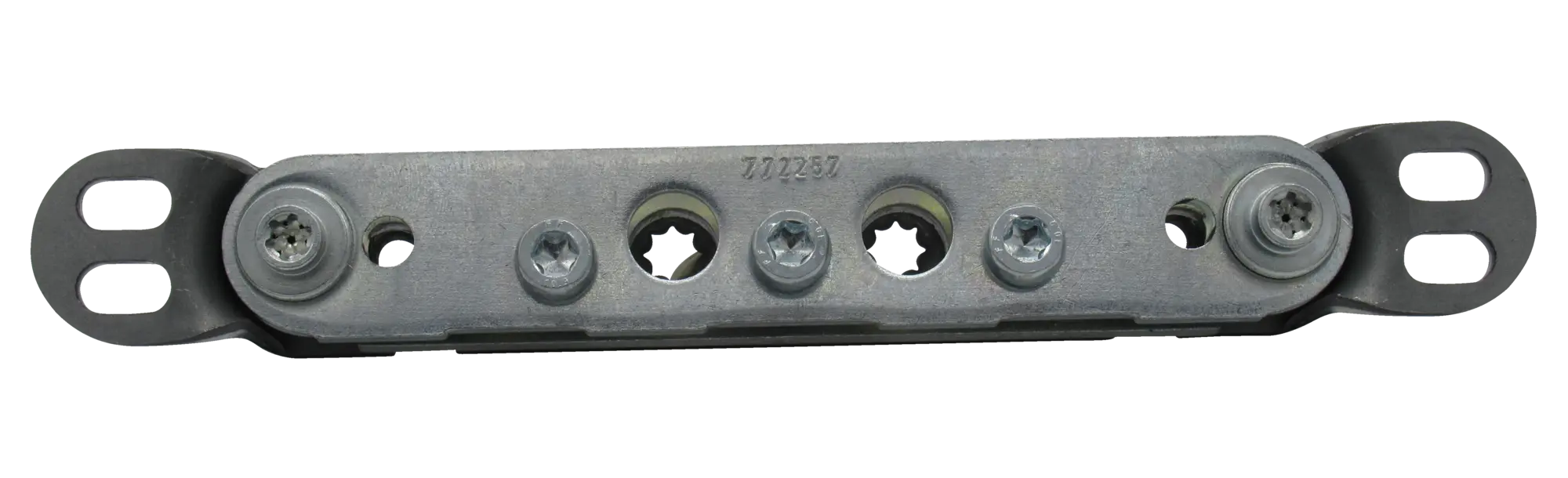

Für Aufnahmeelemente VARIANT VX 7531 3D, VX 7532 3D Produktmerkmale: • für Aufnahmeelemente VARIANT VX 7531 3D und VX 7532 3D • Winkelung und Endung kantig

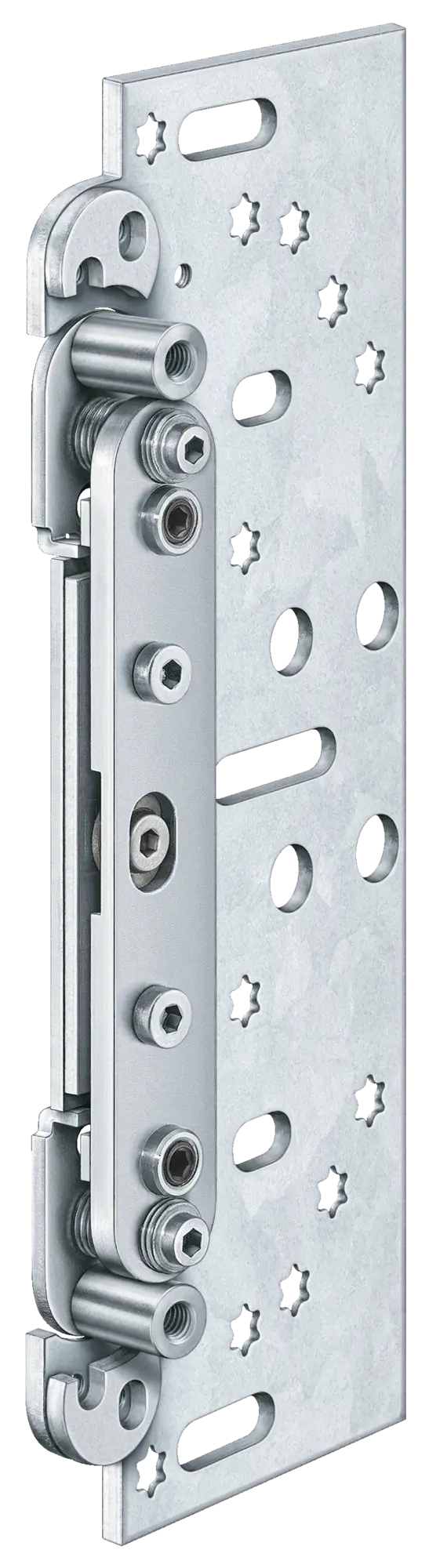

Die Simonswerk Aufnahmeelemente VX 250.. 3D eignen sich zur Verwendung an gefälzten, gefälzt-flächenbündigen und ungefälzten/stumpfen Türen und je nach Modell an Blockzargen (VX 2501 3D) oder Futterzargen (VX 2502 3D). Beide Modelle haben einen Belastungswert von 200 kg bei zwei Bändern pro Türflügel. Die Aufnahmeelemente verfügen über eine komfortable 3D-Verstellmöglichkeit und können seitlich um +2/-4 mm, in der Höhe um +/- 3 mm und beim Andruck um +/- 3 mm stufenlos eingestellt werden. Die Montage ist sowohl für DIN links als auch DIN rechts möglich. • Aufnahmeelemente für Bänder VX • für gefälzte, gefälzt-flächenbündige und ungefälzte Türen • Modelle für Blockzargen (VX 2501 3D) und Futterzargen (VX 2502 3D) • stufenlose 3D-Verstellmöglichkeit • für DIN links und rechts montierbar

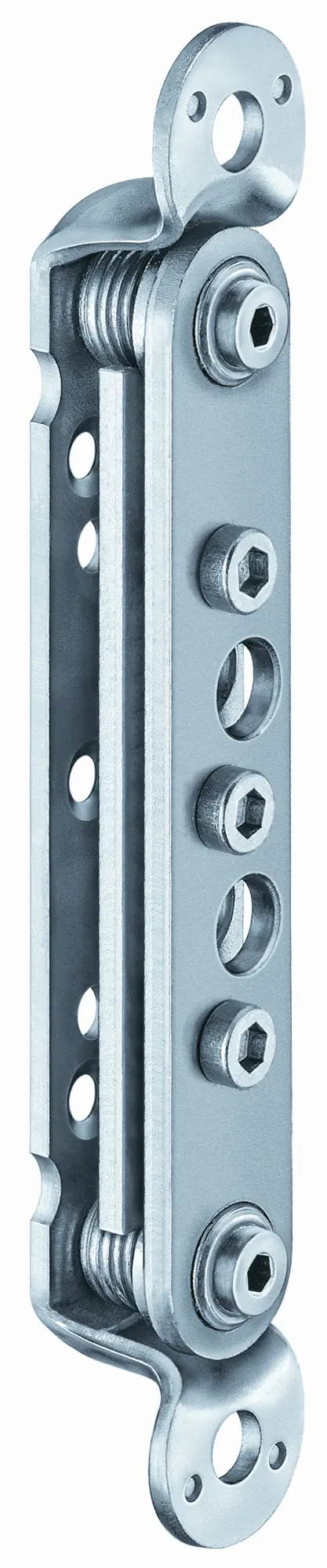

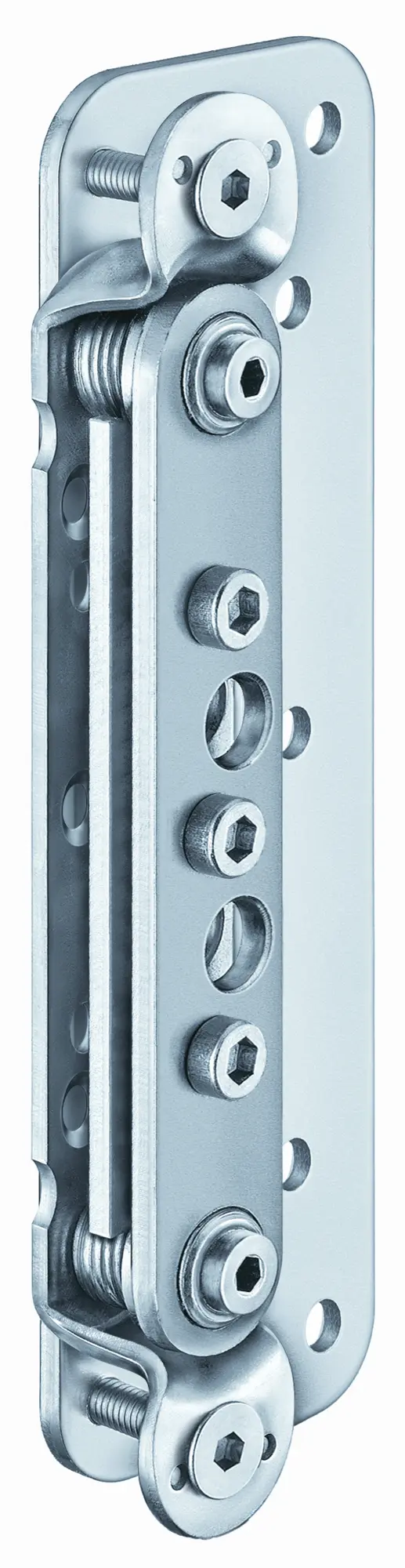

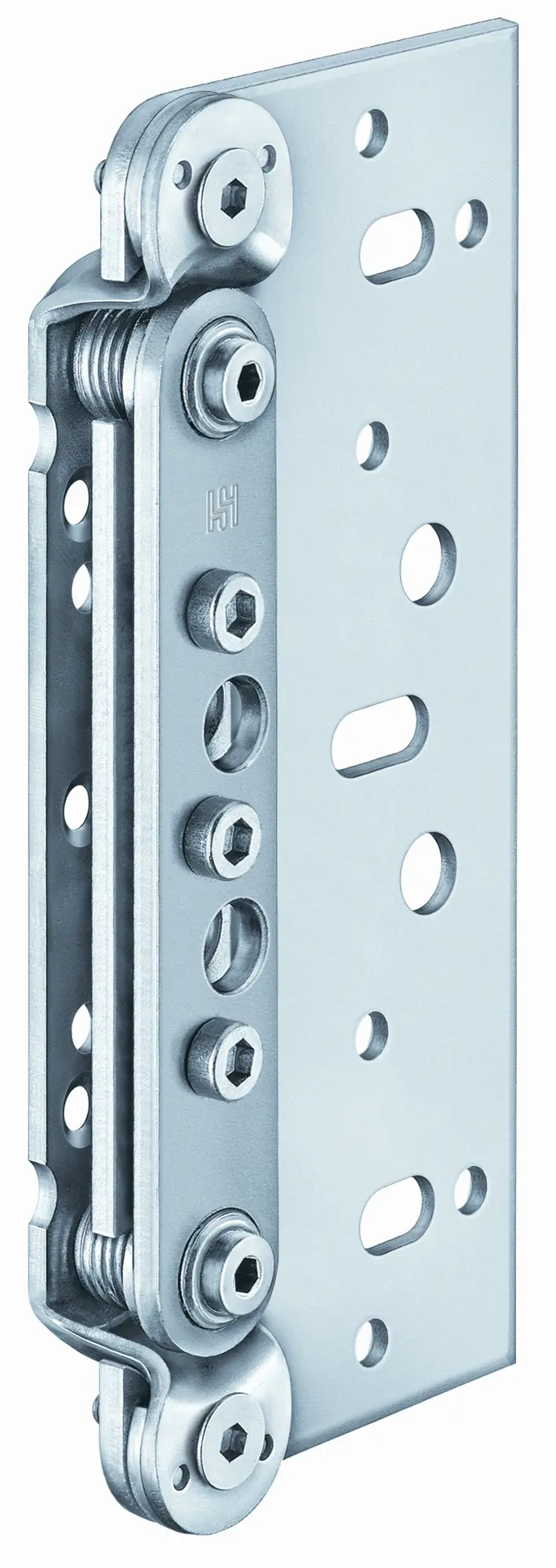

Die Simonswerk Aufnahmeelemente VX 750.. 3D sind zur Montage an gefälzten, gefälzt-flächenbündigen und ungefälzten/stumpfen Türen und je nach Modell an Blockzargen (VX 7501 3D), Futterzargen (VX 7502 3D) oder Blendrahmen (VX 7505 3D) geeignet. Alle Varianten haben einen Belastungswert von 200 kg bei zwei Bändern pro Türflügel. Die Aufnahmeelemente kommen mit komfortabler 3D-Verstellmöglichkeit – sie können seitlich , in der Höhe und beim Andruck um jeweils +/- 3 mm stufenlos eingestellt werden. Die Montage ist sowohl für DIN links als auch DIN rechts möglich. • Aufnahmeelemente für Bänder VX • für gefälzte, gefälzt-flächenbündige und ungefälzte Türen • Modelle für Blockzargen, Futterzargen und Blendrahmen • stufenlose 3D-Verstellmöglichkeit • für DIN links und rechts montierbar

für gefälzte und ungefälzte Türen an Blockzargen

Die Befestigungsplatten für die Simonswerk Tectus Objektbänder sind für die Modelle TE240 und TE340 erhältlich und ermöglichen eine Montage an Futterzargen. Die Bänder und die Befestigungsplatten sind sowohl für Türen mit Öffnungsrichtung DIN links als auch DIN rechts geeignet. Die Tectus Befestigungsplatten sind verzinkt, im Lieferumfang sind Distanzplättchen für ein Futterstärke von 22 bis 28 mm enthalten. • Befestigungsplatten für Simonswerk Objektbänder Tectus • für Futterzargen • DIN links / rechts • inklusive Distanzplättchen für Futterstärke 22 - 28 mm • in verzinkter Ausführung

Die Simonswerk Tectus Bohrlehre ist sowohl für DIN links als auch für DIN rechts geeignet und ermöglicht eine passgenaue Fräsung für Türbänder der Reihe Tectus. Hierbei besteht die Auswahl für die gängigen Varianten der Bänder, wie Tectus 240, 340 und 540. Erhältlich ist die Simonswerk Bohrlehre entweder für Fräsungen der Stufe 1 oder der Stufe 2. Der Fräsdurchmesser beläuft sich auf 24 mm bei einem Anlaufringdurchmesser von 30 mm und einem Leistenmaß von 42 mm sowie einem Winkelmaß von 30 mm. Das Produkt ist für den Bandanschlag von Schallschutztüren, Feuer- und Rauchschutztüren sowie Türen mit Einbruchhemmung geeignet. • Für DIN L/R geeignet • passgenaue Fräsungen • in zwei Stufen erhältlich • für gängige Tectus Türen • für Türen mit Schallschutz, Feuer- und Rauchschutz sowie Einbruchshemmung

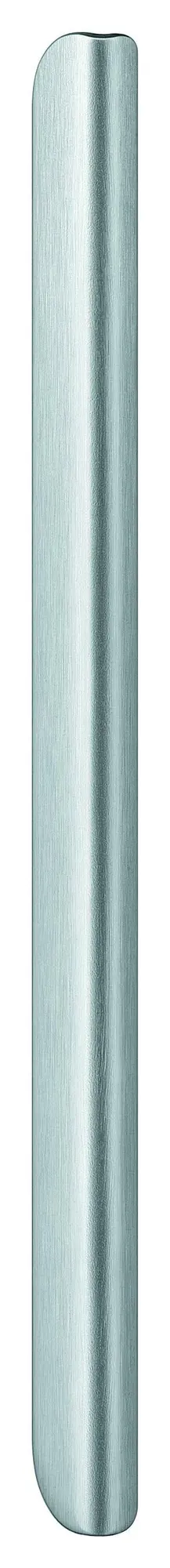

Mit Simonswerk Keep Closed Schließsystemen lassen sich Holz- und Glastüren geräusch-, kontakt- sowie stromlos öffnen und schließen. Aufgrund ihrer individueller Einstellungsmöglichkeiten kann die Magnetkraft auf nahezu alle Türen angepasst werden. Schließmagnet sowie Magnetplatte sind aus Edelstahl verarbeitet, die Futterzargenplatte ist verzinkt. Während der Schließmagnet in die Zarge montiert wird, wird die dezente Magnetplatte dauerhaft auf die Hauptschließkante der Tür aufgeklebt. Hinweis: Mit Keep Closed Magnetsystem entfällt das Herunterdrücken der Klinke. Die geschlossene Türposition wird ohne direkten Kontakt zwischen Magnet und Platte gehalten. Kontakt- geräusch- und stromloses Türöffnen / -schließen Magnetintensität ist an das Türmodell anpassbar Montage an Rahmen und Hauptschließkante der Tür

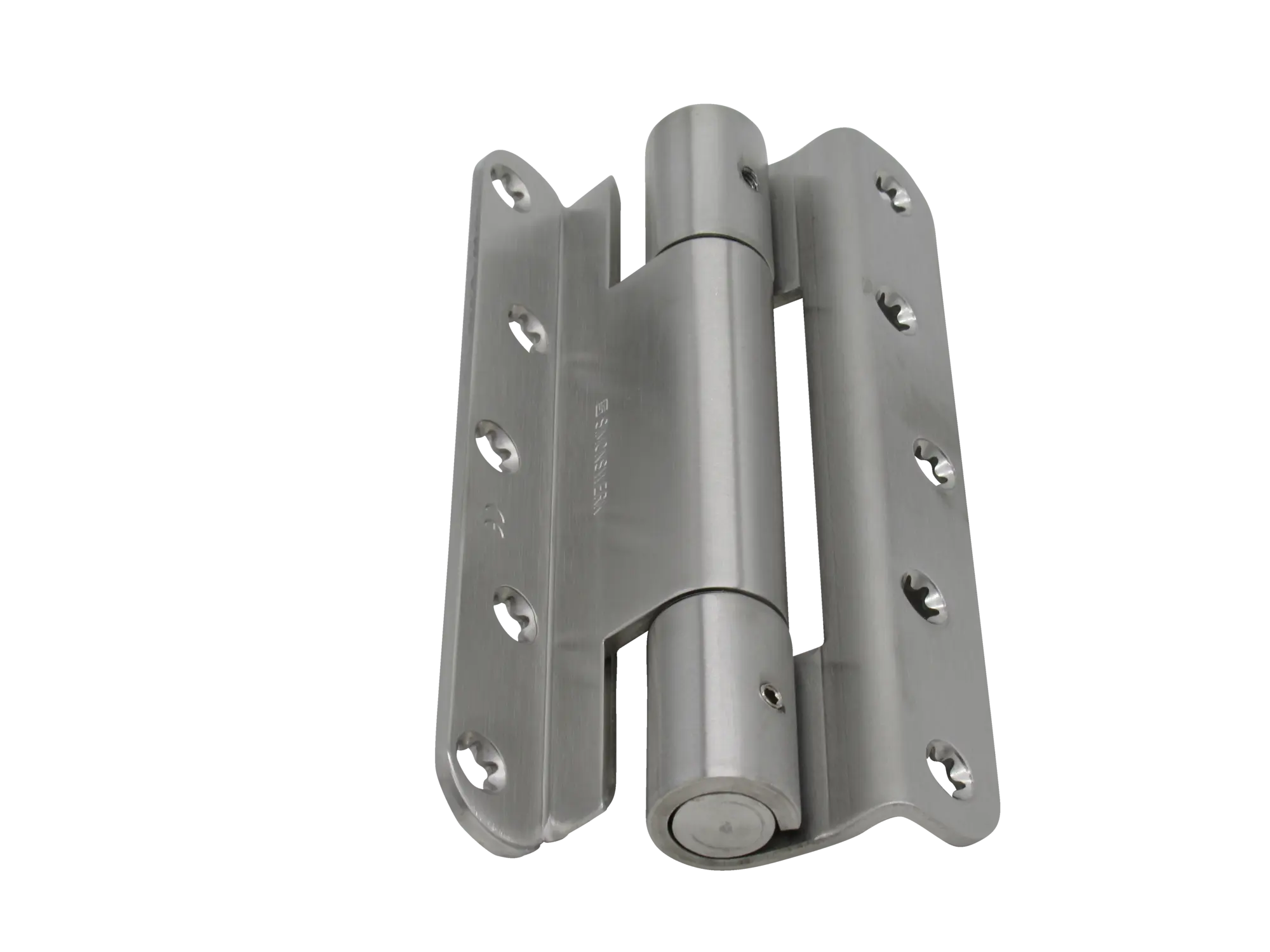

Die Simonswerk Objektbänder VN 1939 sind für die Montage von gefälzten Holztüren an Blockzargen und Blendrahmen vorgesehen. Der Belastungswert beträgt für die Variante mit 160 mm Rollenlänge 160 kg bei 2 Bändern pro Türflügel, bei 120 mm Rollenlänge entspricht der Belastungswert 120 kg. Die Bänder können universell für DIN links oder rechts verwendet werden. Sie verfügen über einen innenliegenden, verdrehsicheren Schraubstift sowie verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager. • Objektbänder für gefälzte Holztüren • für Blockzargen und Blendrahmen • Belastungswert: 120/160 kg • für DIN rechts / links verwendbar • innenliegender, verdrehsicherer Schraubstift • verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager

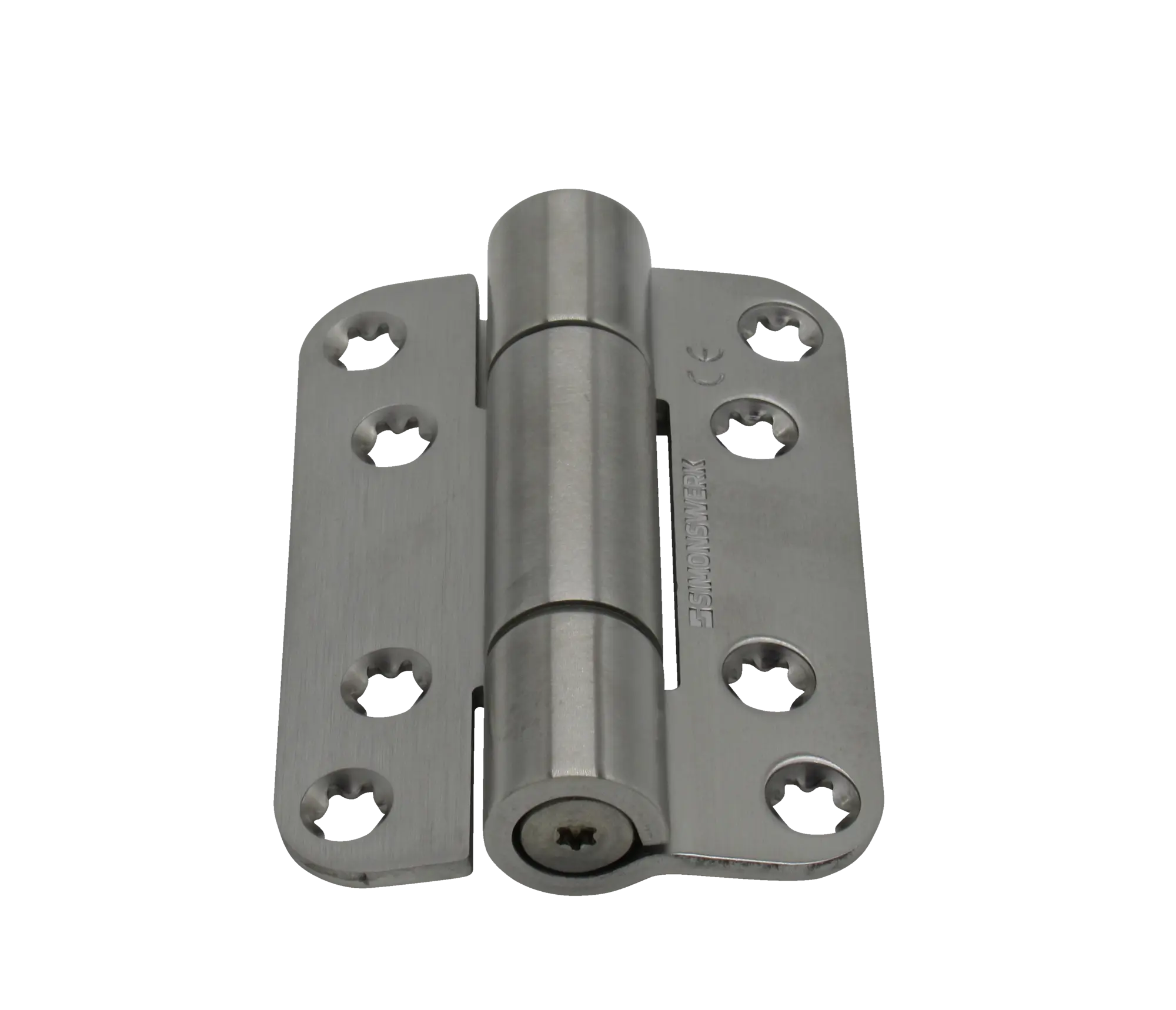

Die Simonswerk Objektbänder VN 2828 für gefälzt-flächenbündig einschlagende Objekttüren sind mit innenliegendem, verdrehsicherem Schraubstift sowie wartungsfreien Axial-Radial-Gleitlagern mit groß dimensionierten Lagerflächen ausgestattet. Sie sind mit den Rollenlängen 100, 120 und 160 mm lieferbar. Die Bänder können sowohl für Türen DIN links als auch DIN rechts verwendet werden. • Für gefälzt-flächenbündig einschlagende Objekttüren • innenliegender, verdrehsicherer Schraubstift • verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager • für DIN rechts / links verwendbar • Rollenlänge: 100 / 120 / 160 mm

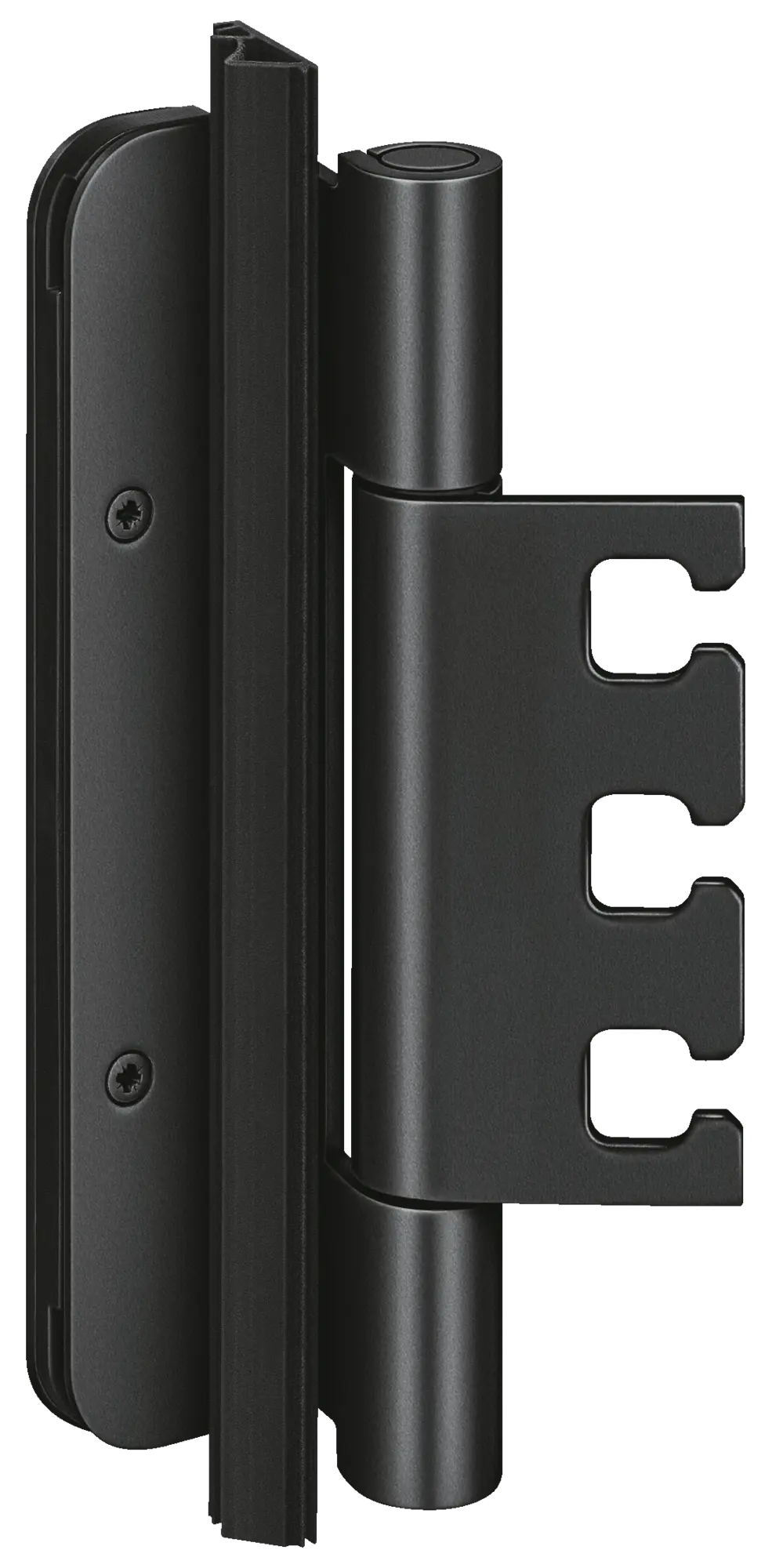

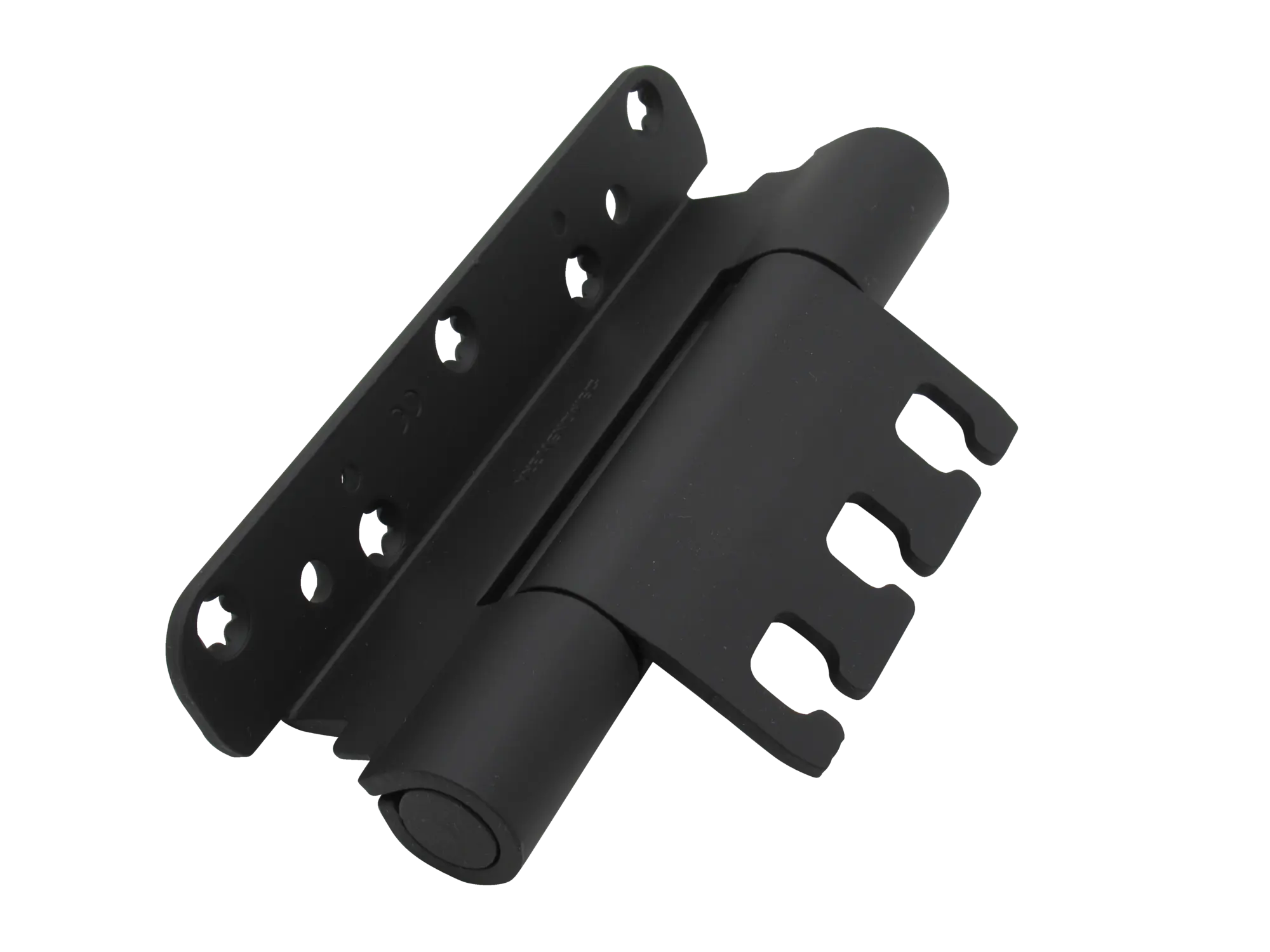

Die Simonswerk Objektbänder VN 7939 werden für gefälzte Türen an Holz-, Stahl- und Aluminiumzargen verwendet und sind in Kombination mit dreidimensional verstellbaren Aufnahmeelementen einsetzbar. Sie kommen mit innenliegendem, verdrehsicherem Schraubstift sowie wartungsfreien Axial-Radial-Gleitlagern mit groß dimensionierten Lagerflächen. Die Bänder sind universell für DIN links oder rechts verwendbar. Die Rollenlänge beträgt 160 mm bei einem Belastungswert bis 200 kg. Die Objektbänder sind in Edelstahl matt oder in Schwarz erhältlich. • Für gefälzte Objekttüren an Holz-, Stahl- und Aluminiumzargen • innenliegender, verdrehsicherer Schraubstift • verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager • für 3D-verstellbare Aufnahmeelemente • für DIN rechts / links verwendbar • Rollenlänge 160 mm, Belastungswert 200 kg

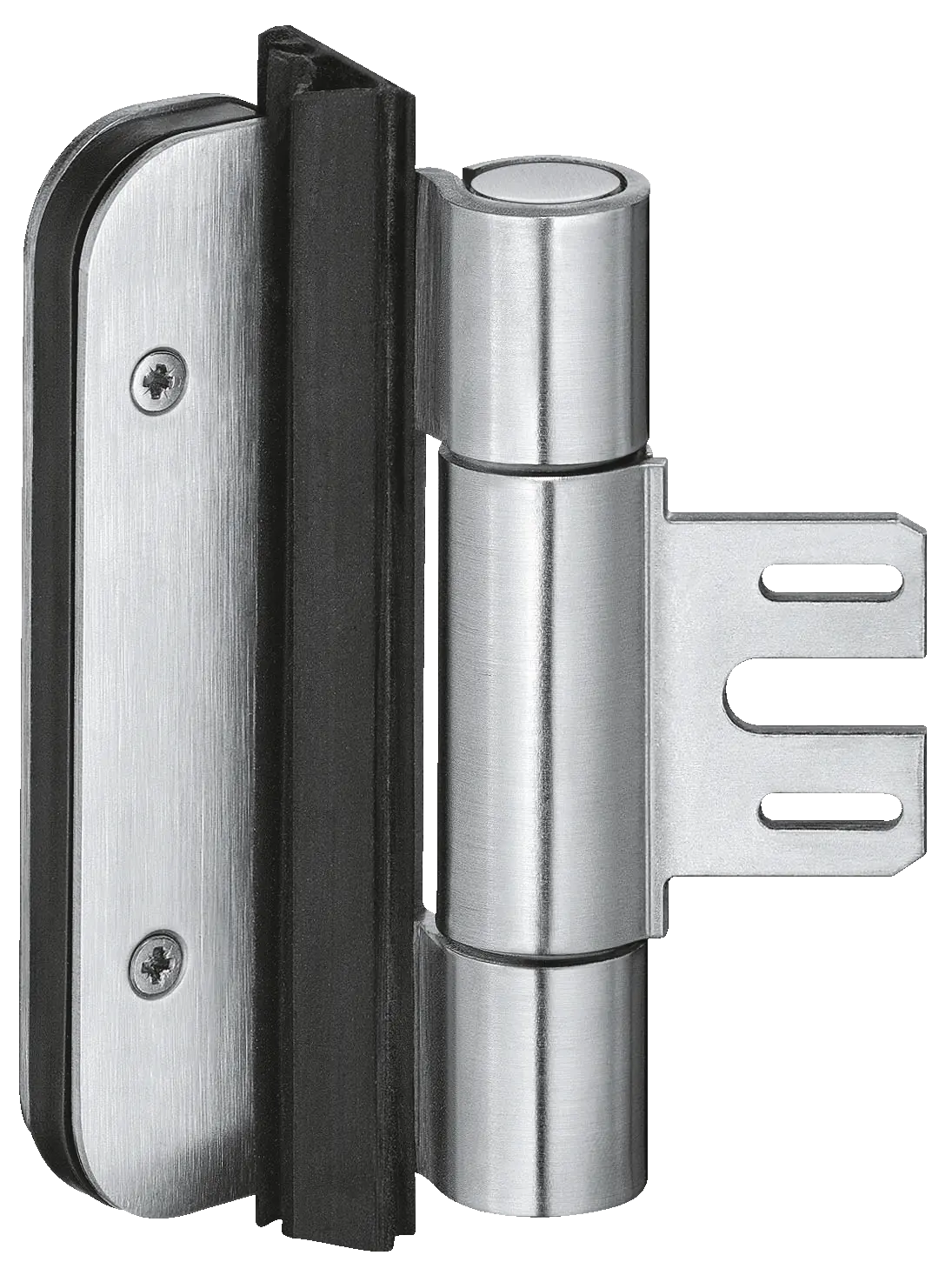

Die Simonswerk Objektbänder VN 8939 sind für gefälzte Objekttüren an Stahlzargen geeignet, die Variante FD kommt mit Flügeldichtung und ergänzt Türen mit Flügelfalzdichtung. Die Bänder können sowohl für DIN links als auch DIN rechts verwendet werden. Sie haben einen innenliegenden, verdrehsicheren Schraubstift und wartungsfreie Axial-Radial-Gleitlager mit groß dimensionierten Lagerflächen. Der Belastungswert bei einer Rollenlänge von 100 mm beträgt 100 kg. • Für gefälzte Objekttüren an Stahlzargen • wahlweise mit Flügeldichtung • innenliegender, verdrehsicherer Schraubstift • verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager • für DIN rechts / links verwendbar • Rollenlänge 100 mm, Belastungswert 100 kg

für gefälzte Objekttüren an Futterzargen und als Umrüstband an Stahlzargen

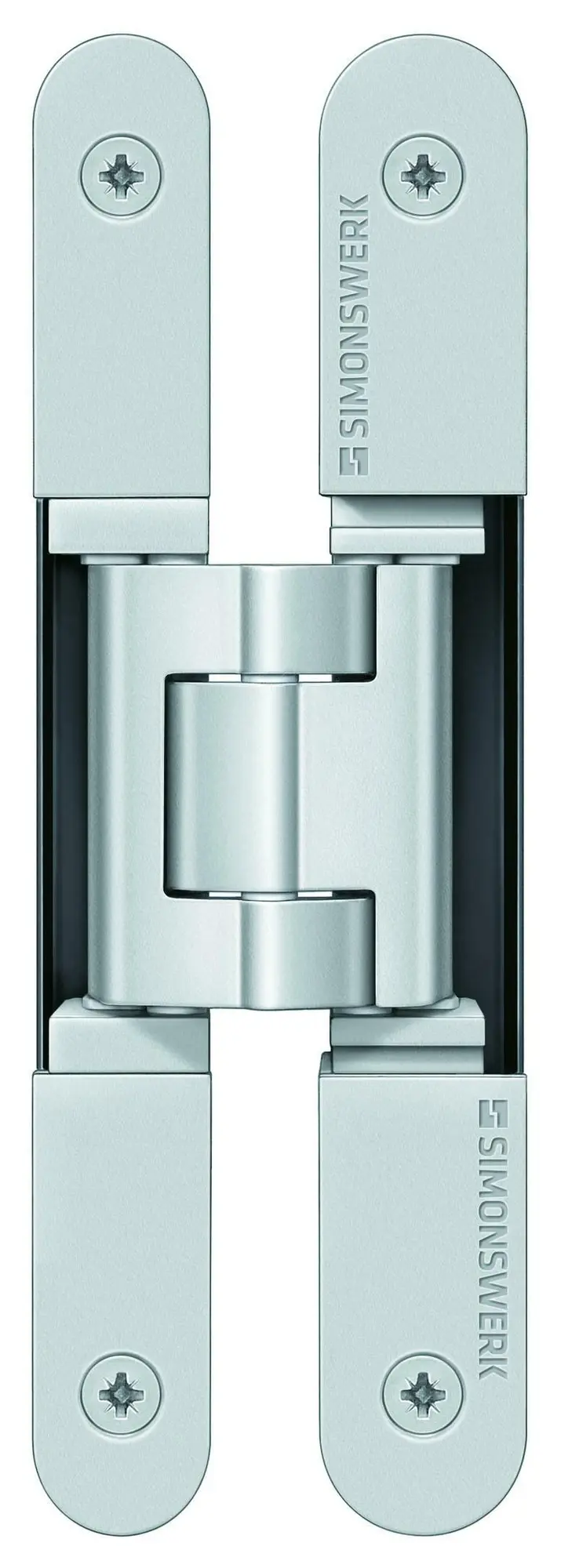

Die Simonswerk Objektbänder Tectus TE240 3D sind komplett verdeckt liegend und können für ungefälzte und gefälzt-flächenbündige Türen an Holz-, Stahl- und Aluminiumzargen verwendet werden. Sie können sowohl für Türen mit Öffnungsrichtung DIN links als auch DIN rechts montiert werden. Die Bänder haben bei zwei Bändern pro Türflügel einen Belastungswert von 60 kg und ermöglichen einen Öffnungswinkel von bis zu 180°. Die Bänder mit wartungsfreier Gleitlagertechnik sind dreidimensional verstellbar: seitlich und in der Höhe um +/- 3 mm, beim Andruck um +/- 1,5mm. Die Objektbänder Tectus TE540 sind in Edelstahl-Optik oder Alu F1 erhältlich. • Komplett verdeckt liegend • für ungefälzte Türen an Holz-, Stahl- und Aluminiumzargen • Dreidimensional verstellbar • Belastungswert: 60 kg • Öffnungswinkel bis 180° • für DIN links und rechts montierbar

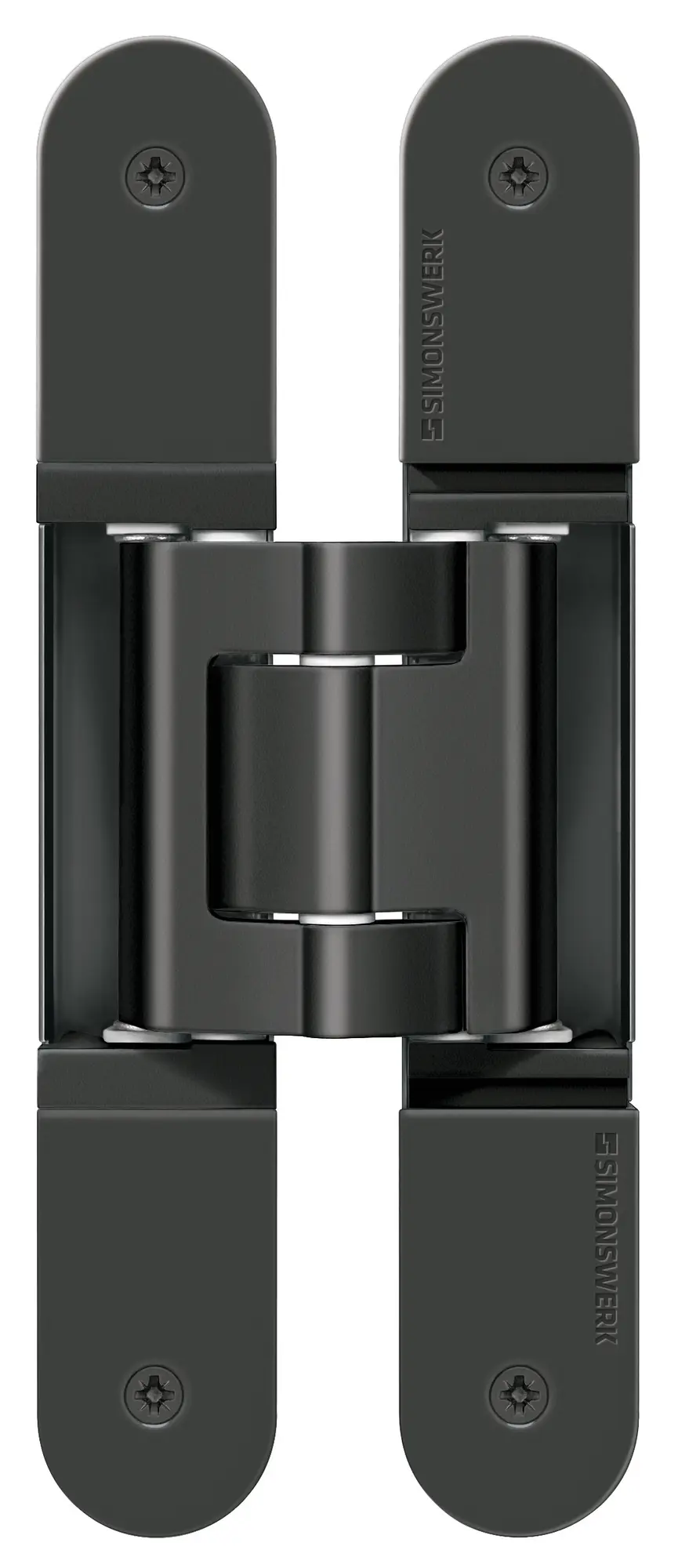

Die Simonswerk Objektbänder Tectus TE340 3D liegen komplett verdeckt und ermöglichen einen Öffnungswinkel von bis zu 180°. Sie sind für ungefälzte Wohnraum- und Objekttüren an Holz-, Stahl- und Aluminiumzargen geeignet und für DIN links und rechts montierbar. Die Bänder mit wartungsfreier Gleitlagertechnik sind dreidimensional verstellbar: seitlich und in der Höhe um +/- 3 mm, beim Andruck um +/- 1mm. Sie haben einen Belastungswert von 80 kg bei zwei Bändern pro Türflügel. Die Objektbänder Tectus TE340 sind in Edelstahl-Optik oder Alu F1 wählbar. • Für ungefälzte Türen an Holz-, Stahl- und Aluminiumzargen • komplett verdeckt liegend • Dreidimensional verstellbar • Belastungswert: 80 kg • Öffnungswinkel bis 180° • für DIN links und rechts montierbar

Die Simonswerk Objektbänder Tectus TE540 3D sind komplett verdeckt liegend und für ungefälzte Türen an Holz-, Stahl- und Aluminiumzargen verwendbar. Sie können sowohl für Türen mit Öffnungsrichtung DIN links als auch DIN rechts montiert werden. Die Bänder haben einen Belastungswert von 120 kg bei zwei Bändern pro Türflügel und ermöglichen einen Öffnungswinkel von bis zu 180°. Sie verfügen außerdem über eine wartungsfreie Gleitlagertechnik und sind dreidimensional verstellbar: seitlich und in der Höhe um +/- 3 mm, beim Andruck um +/- 1mm. Die Objektbänder Tectus TE540 sind in Edelstahl-Optik oder Alu F1 erhältlich. • Komplett verdeckt liegend • für ungefälzte Türen an Holz-, Stahl- und Aluminiumzargen • Dreidimensional verstellbar • Belastungswert 120 kg • Öffnungswinkel bis 180° • für DIN links und rechts montierbar

ungefälzte Türen, flächenversetztem Zargenspiege 5400631012402

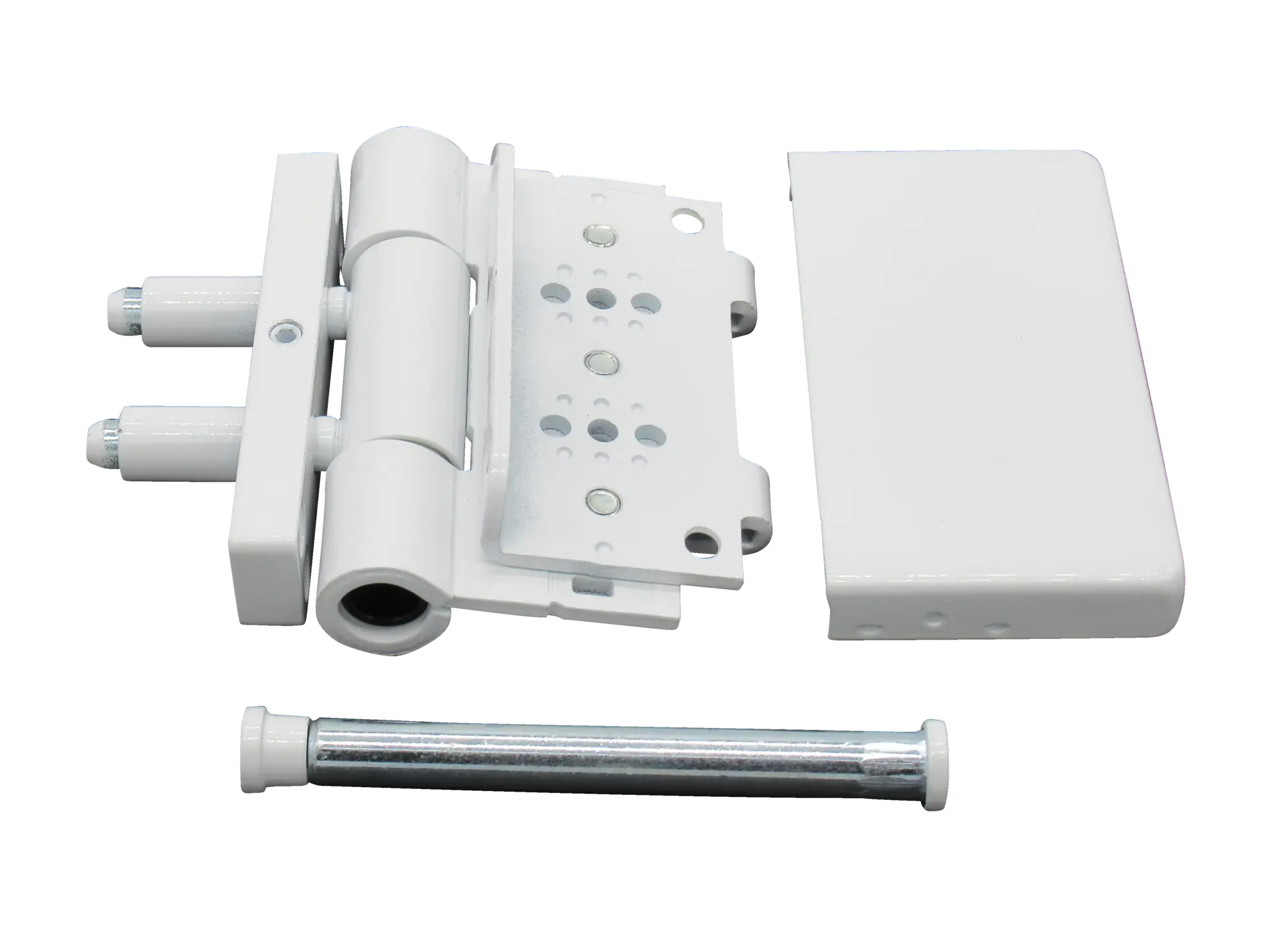

Die Simonswerk Objektbänder VN 3030 Multi 3D sind für gefälzte Kunststoff- und Holztüren und Überschlagstärken von 13 bis 18 mm geeignet. Der Belastungswert beträgt 100 kg bei einer Rollenlänge von 100 mm und einem Rollendurchmesser von 20 mm. Die Bänder mit Winkelverschraubung bieten eine hohe Ausreißfestigkeit. Sie sind dreidimensional stufenlos verstellbar, um +/- 3 mm Höhe, +/- 4 mm Breite und +/- 3 mm Andruck. Die Objektbänder sind wahlweise in Edelstahl oder Verkehrsweiß erhältlich. • Objektbänder für gefälzte Kunststoff- und Holztüren • für Überschlagsstärken von 13 bis 18 mm • Winkelverschraubung für hohe Ausreißfestigkeit • Belastungswert: 100 kg • stufenlose 3D-Verstellung • in Edelstahl oder Verkehrsweiß

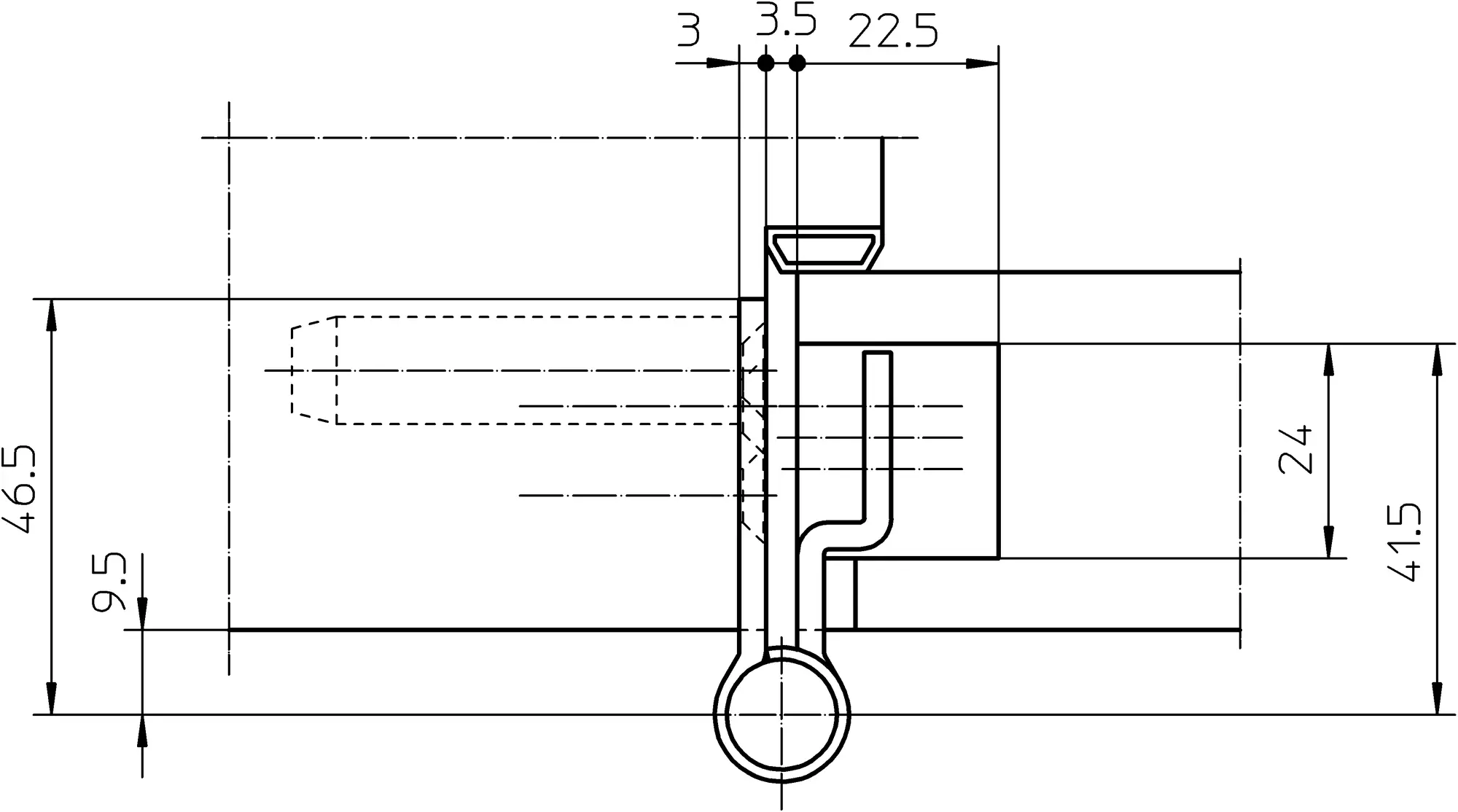

ungefälzte Türen an schmalen Blockzargen 5051602004002

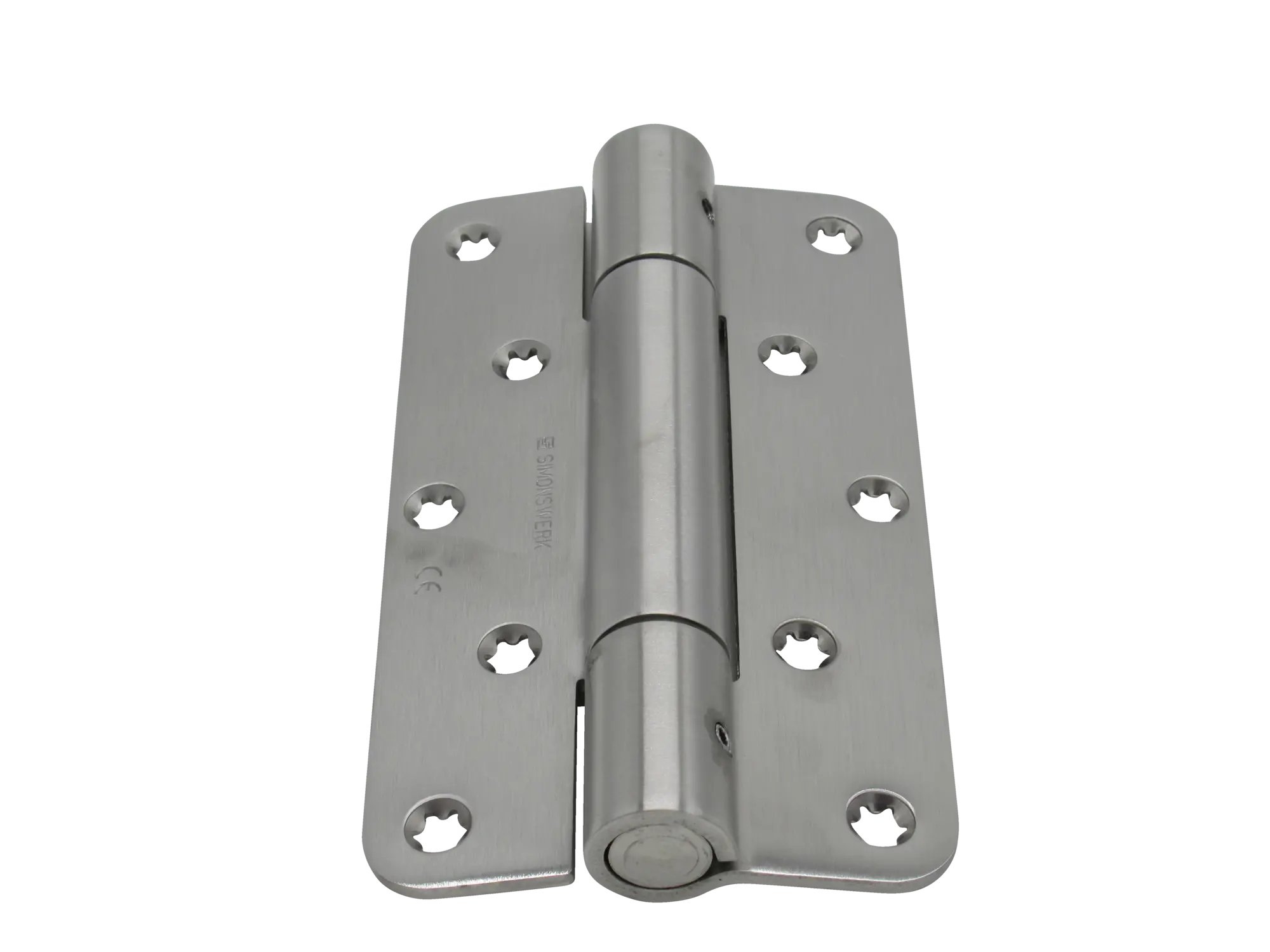

Die Objektbänder Simonswerk VN 2929 sind für stumpfe / ungefälzte Objekttüren an Blockzargen und Blendrahmen vorgesehen. Sie sind mit einem innenliegenden, verdrehsicheren Schraubstift und verdeckt liegenden, wartungsfreien Axial-Radial-Lagern ausgestattet. Die Bänder sind mit einer Rollenlänge von 100, 120 und 160 mm erhältlich und sind sowohl für DIN links als auch DIN rechts verwendbar. Der Belastungswert entspricht jeweils der Rollenlänge in kg (z.B. 160 kg bei 160 mm). • Für stumpfe Holztüren an Blockzargen und Blendrahmen • innenliegender, verdrehsicherer Schraubstift • verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager • für DIN rechts / links verwendbar • Rollenlänge 100 / 120 / 160 mm mit entsprechendem Belastungswert in kg

ungefälzte Tür für Sonderaufnahme in Stahlzarge Sonderaufnahme - VN160/3 D
