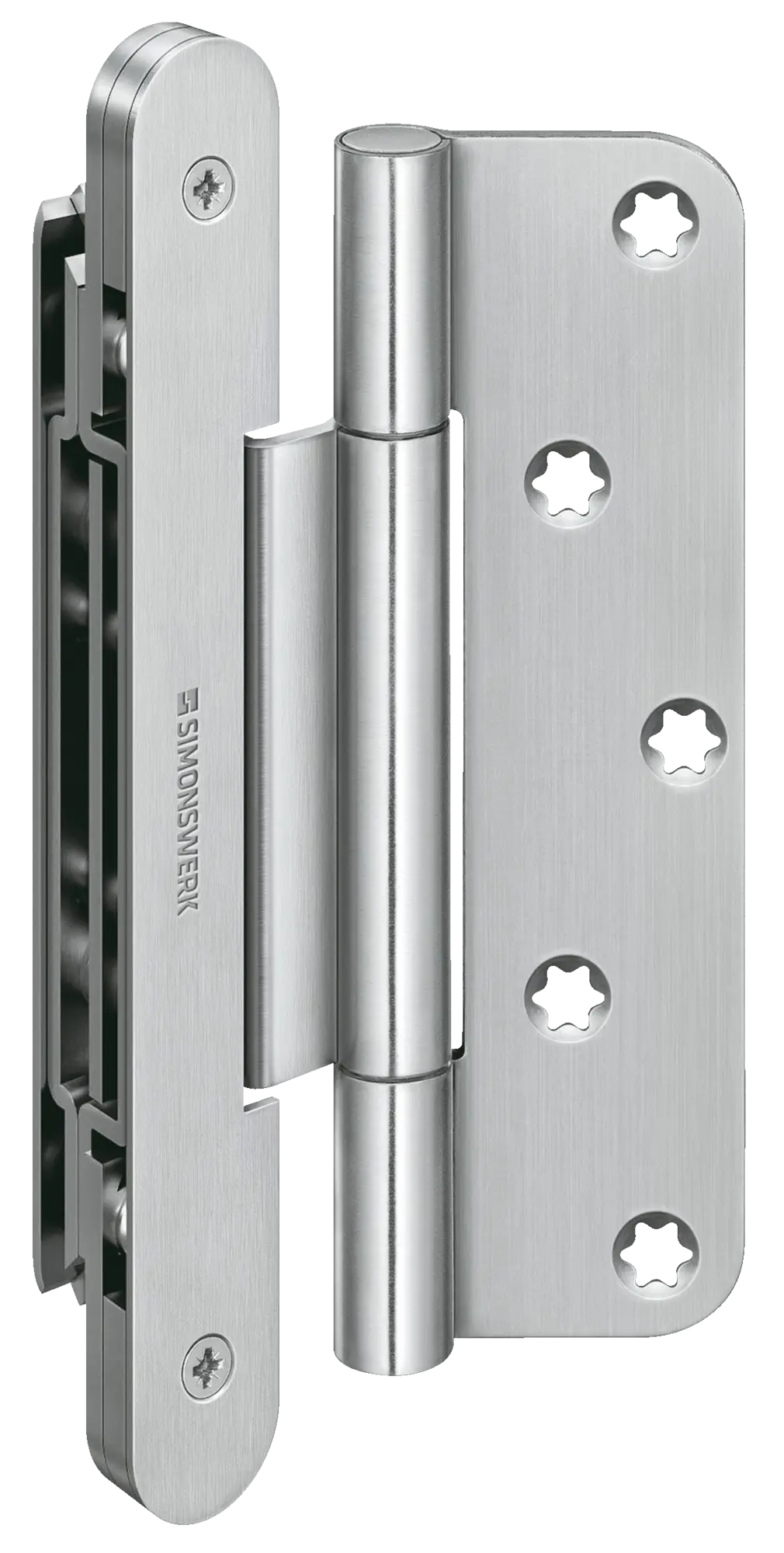

Simonswerk Objektband VN2927/160mm, Compact Planum, TK 160kg, DIN Li/Re, ERl, 051602 0 04002
ungefälzte Türen an schmalen Blockzargen 5051602004002
Art.-Nr.:
E9432148
Produktbeschreibung
Simonswerk Objektband VN2927/160mm, Compact Planum, TK 160kg, DIN Li/Re, ERl, 051602 0 04002
Für ungefälzte Objekttüren an schmalen Blockzargen und Blendrahmen
Produktmerkmale:
• für ungefälzte Objekttüren
• für Blockzargen und Blendrahmen
• mit Aufnahmeelement im Türflügel
• komfortable 3D Verstellung (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 1,0 mm)
• innenliegender, verdrehsicherer Schraubstift
• verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Datenblätter / Verkaufsunterlagen
Simonswerk Objektband VN2927/160mm, Compact Planum, TK 160kg, DIN Li/Re, ERl, 051602 0 04002
Technische Daten
Simonswerk Objektband VN2927/160mm, Compact Planum, TK 160kg, DIN Li/Re, ERl, 051602 0 04002
Hinweis: Die technischen Produktdaten wurden möglicherweise mithilfe KI-gestützter Verfahren ausgelesen und generiert.
| EAN | 4015471103354 |
|---|---|
| Hersteller-Nummer | 500000787 |
| Herstellername | Simonswerk |
| Ausführung | Objektband für ungefälzte Türen |
| Belastbarkeit | 160 kg |
| Bemerkung | VN 2927 Compact Planum |
| Farbe/Oberfläche | Edelstahl matt |
| Gewicht | 0.745 kg |
| Länge | 160 mm |
Datenblätter / Verkaufsunterlagen
Simonswerk Objektband VN2927/160mm, Compact Planum, TK 160kg, DIN Li/Re, ERl, 051602 0 04002
Produktgalerie überspringen
