Bodendichtung, Schwellen & Profile

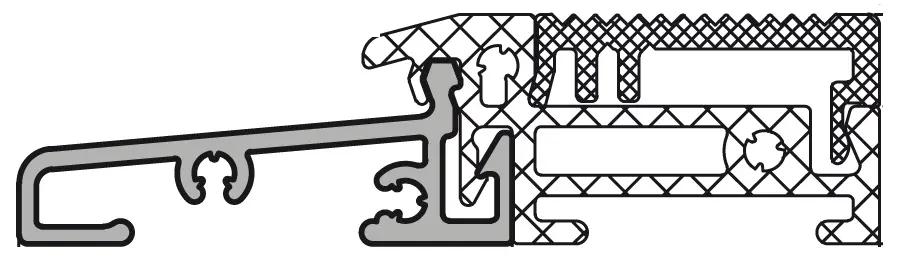

Anschlagprofil Weser
Das Gutmann-Sortiment umfasst zahlreiche Schwellen-Komponenten für die Abdichtung im Zuge der Sanierung und Nachrüstung im Alt- oder Neubau. Hier sind unter anderem Anschlagprofile, Dichtungen, Bodenschwellen, Deckel, Blechstreifen und Unterbaudämmprofile, aber auch Schwellenhalter und Schließstücke verschiedener Ausführungen erhältlich. Die Oberflächenfarben variieren produktbedingt zwischen Aluminium, Schwarz und Weiß.
Verschiedene Gutmann-Komponenten erhältlich
Für den Alt- und Neubau
Oberflächenfarbe Alu, Schwarz oder Weiß

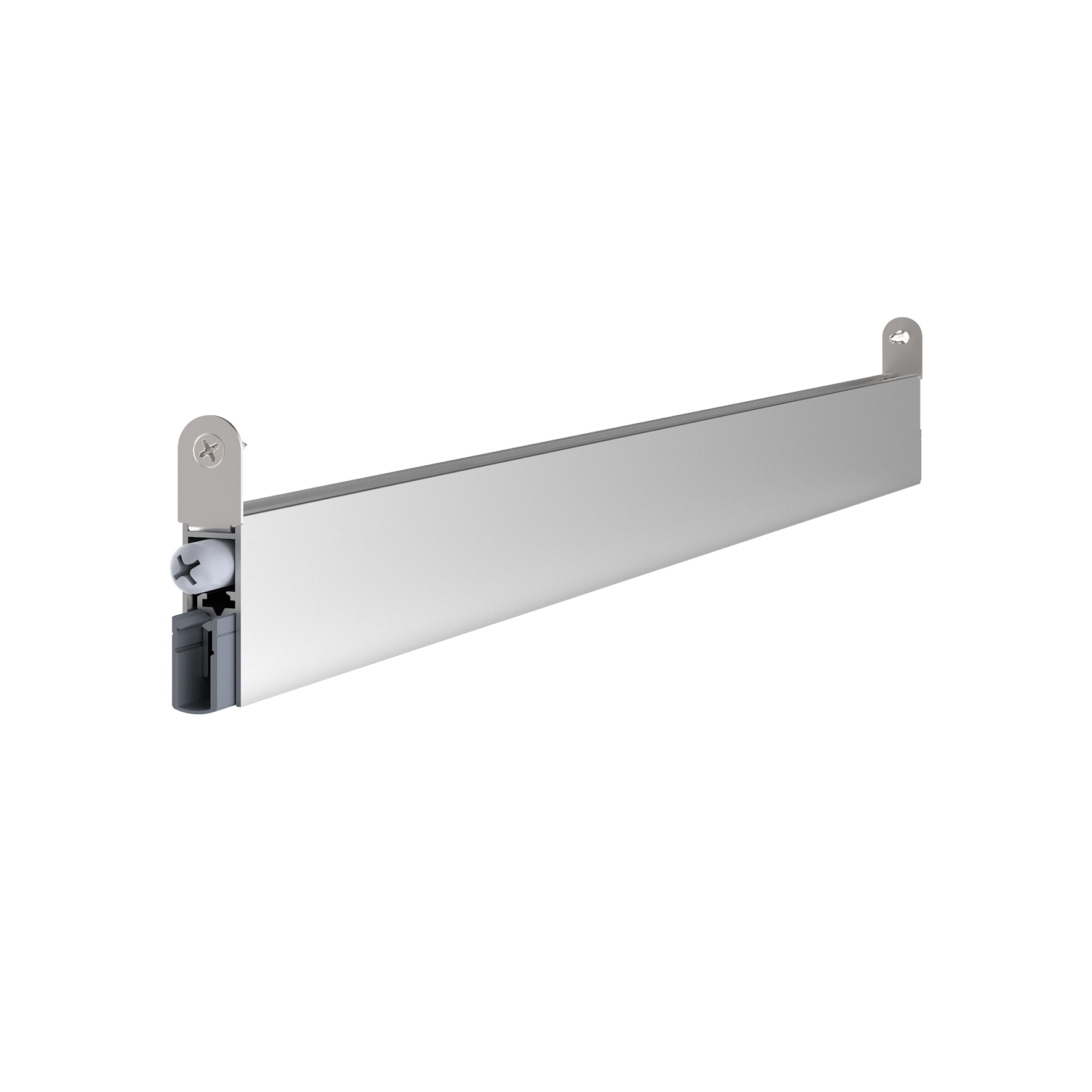

Athmer Doppeldicht M-12-35 1-seitig
Die schmale Schallschutzdichtung Athmer Doppeldicht M ist für eine Nut von 12 x 35 mm ausgelegt und wird einseitig ausgelöst. Tiefere Nuten bis 40 mm können dank Befestigungswinkel aus Edelstahl abgedeckt werden. Der bandseitige Auslöseknopf ermöglicht eine stufenlose Feineinstellung. Das Dichtprofil besteht aus Silikon und der Hub beträgt maximal 11 mm. Die Schallschutzdichtung ist in unterschiedlichen Längen erhältlich und wird mit nur einem Schraubenpaar befestigt.
• Schallschutzdichtung mit einseitiger Auslösung
• Nut: 12 x 35 mm
• Länge: 585 – 1208 mm
• Dichtprofil aus Silikon
• Hub: max. 11 mm
• Bandseitiger Auslöseknopf für stufenlose Feineinstellung
Athmer Doppeldicht M-12-35 2-seitig
Die schmale Schallschutzdichtung Athmer Doppeldicht M für eine Nut von 12 x 35 mm verfügt über eine doppelseitige Auslösung zur individuellen Bodenanpassung. Mit dem Befestigungswinkel aus Edelstahl können auch tiefere Nuten bis 40 mm abgedeckt werden. Die Athmer Schallschutzdichtung ist in unterschiedlichen Längen erhältlich und wird mit nur einem Schraubenpaar befestigt. Das Dichtprofil besteht aus selbstverlöschendem Silikon, der Hub beträgt maximal 11 mm.
• Schallschutzdichtung mit doppelseitiger Auslösung
• Nut: 12 x 35 mm
• Länge: 710 – 1208 mm
• Dichtprofil aus selbstverlöschendem Silikon
• Hub: max. 11 mm

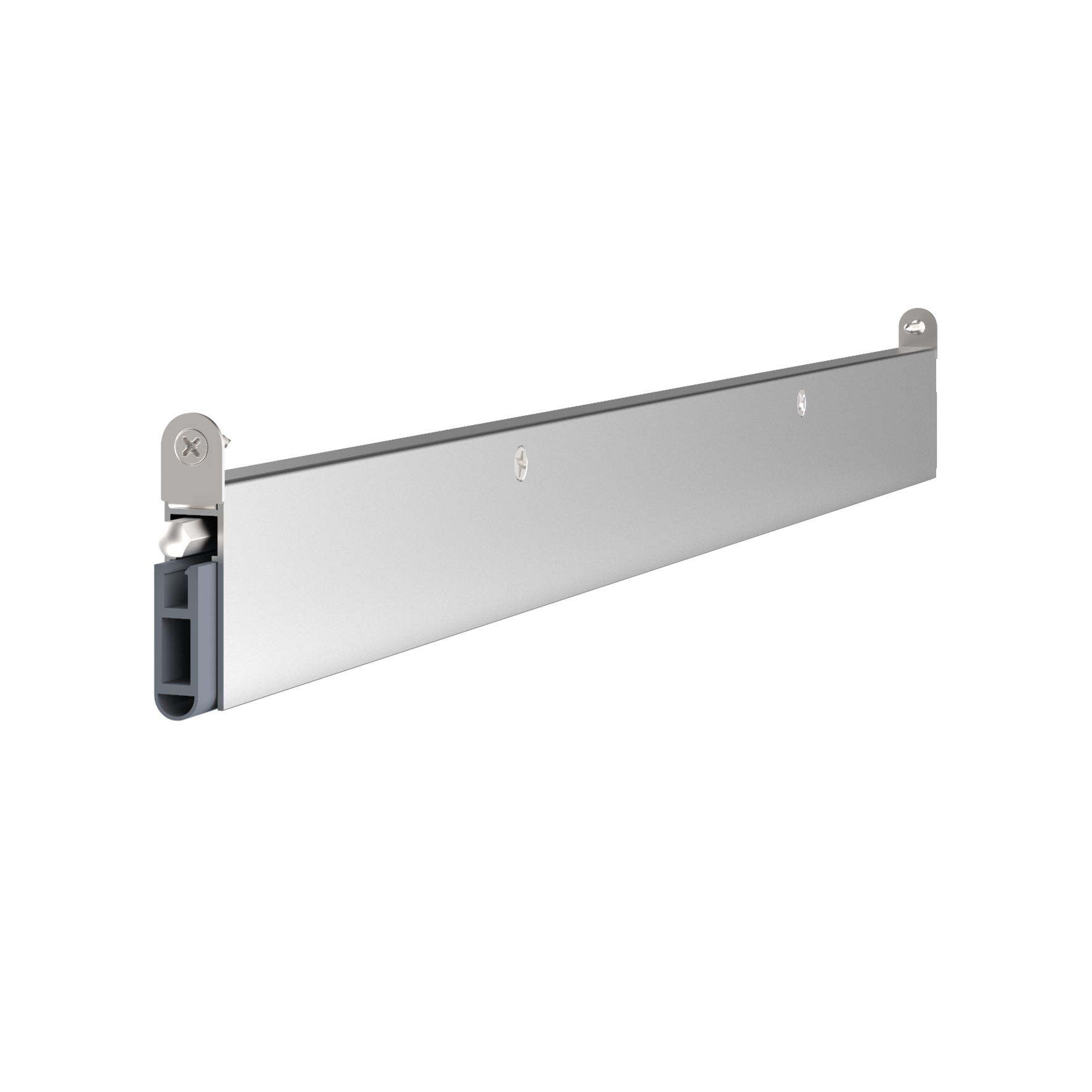

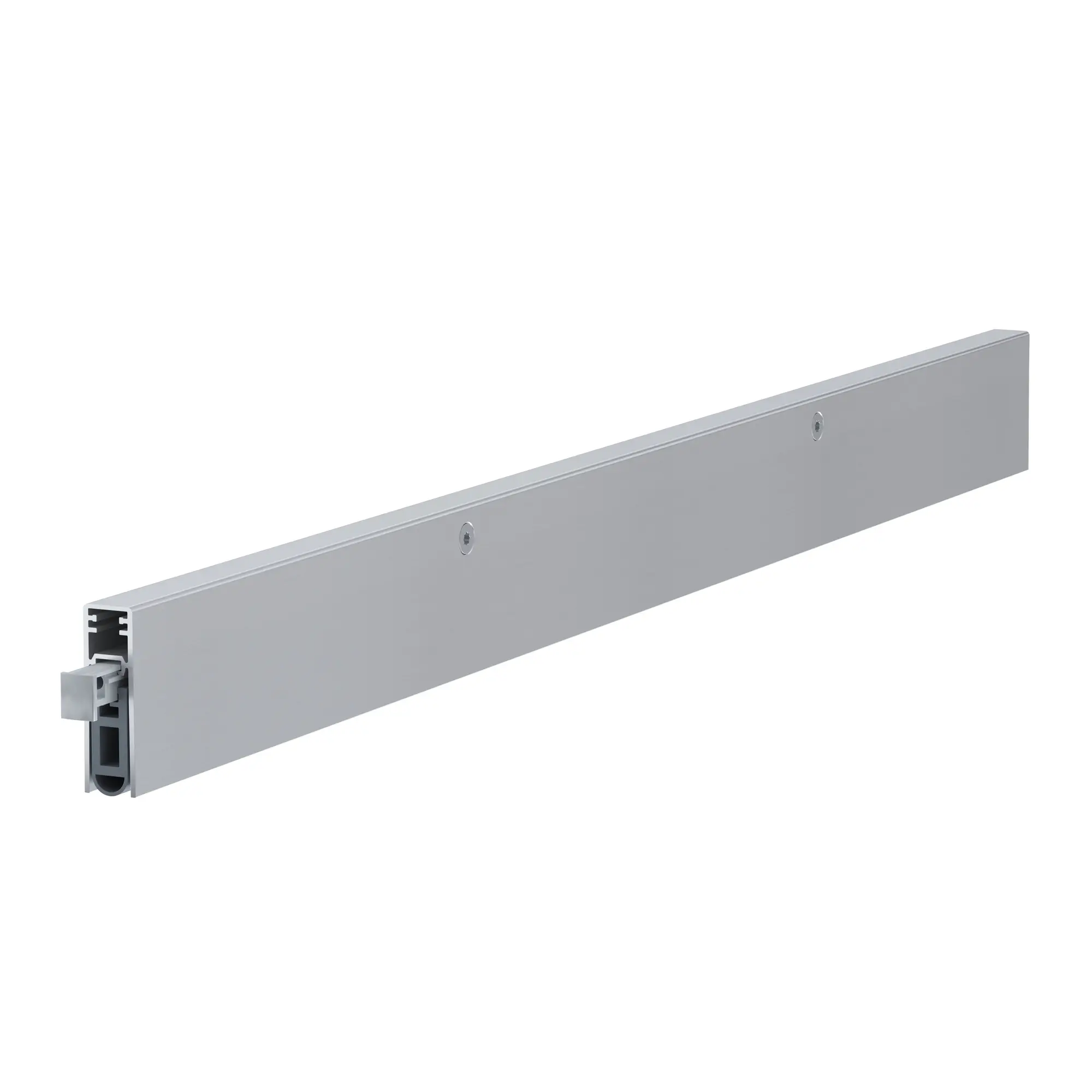

Athmer Kältefeind Allround
Die Türdichtung Athmer Kältefeind Allround mit verschleißfestem Hart-Weich-Dichtungsprofil aus PVC ist wahlweise durch Anschrauben oder Einnuten (Nut 12 x 40 mm) montierbar. Sie dichtet einen Türspalt bis 20 mm ab. Die Auslösung erfolgt einseitig auf der Bandseite mit einem Metallsechskantauslöser, an dem die Andruckkraft eingestellt werden kann. Die Türdichtung kann sowohl für DIN links als auch rechts verwendet werden. Sie ist in unterschiedlichen Längen verfügbar, die jeweils um 125 mm gekürzt werden können.
• Automatisch absenkbare Türdichtung
• zum Aufschrauben oder Einnuten (12 x 40 mm)
• für Türspalt bis 20 mm
• einseitige Auslösung bandseitig
• für DIN links oder rechts verwendbar
E9458485
Athmer Niroschwelle 164, Länge 965mm Edelstahl matt gebürstet, ungebohrt, 3-107-0965-1
965 x 40 x 5
mm
(L x B x S)
Athmer Schall Ex Applic-A 1-seitig
Die Schallschutzdichtung Athmer Schall-Ex Applic-A kann dank unsichtbarer Verschraubung mit klipsbarer Aluminium-Abdeckung nachträglich an Türen montiert werden und bietet Schall- und Rauchschutz. Der einseitige Auslöser auf der Bandseite ermöglicht eine Feineinstellung. Die Schallschutzdichtung ist sowohl für Türen DIN links als auch DIN rechts verwendbar. Erhältlich ist sie in unterschiedlichen Längen, die jeweils an der Seite ohne Auslöser um bis zu 125 mm kürzbar sind.
• Schallschutzdichtung zum Nachrüsten
• Dichtprofil aus selbstverlöschendem Silikon
• Schall- und Rauchschutz
• Bandseitiger Auslöser ermöglicht Feineinstellung
• unsichtbare Befestigung mit klipsbarer Alu-Abdeckung
• für DIN links und rechts
Athmer Schall Ex Applic-Set 3-seitig
Das Athmer Set Schall-Ex Applic besteht aus Unitherm FAS-20 für drei Seiten und bodenseitig Schall Ex Applic. Ein Set reicht für die Nachrüstung einer Rauch- oder Schallschutztür aus. Das Bodenprofil aus selbstverlöschendem Silikon passt sich flexibel dem Boden und bietet so eine perfekte Abdichtung.
Hinweis: Bei Teppich oder Fliesen empfiehlt sich die Verwendung von Athmer Schwellen.
• Schallschutzdichtung zum Nachrüsten
• Dichtprofil aus selbstverlöschendem Silikon
• bietet Schall- und Rauchschutz
• Set bestehend aus Unitherm FAS-20 3-seitig und Schall Ex Applic bodenseitig
• für DIN links und rechts
Athmer Schall Ex Duo L-15 WS
Die Türdichtung Athmer Schall-Ex Duo L-15 wird beidseitig ausgelöst – schlossseitig mit Falle und bandseitig mit Sechskant. Dadurch wird die Schleiffläche minimiert und es wird nur ein minimaler Auslösedruck benötigt. Das Alugehäuse der Türdichtung ist für eine Nutbreite von 15 mm geeignet. Das Dichtprofil besteht aus selbstverlöschendem Silikon, daher ist Türdichtung nach DIN 18095 auch für Rauch- und Feuerschutztüren geeignet. Das Modell WS wird mit stirnseitigen Befestigungswinkeln montiert. Die hohe Schalldämmung erreicht mehr als 51 dB bei 7 mm Bodenluft.
• Automatische Türdichtung
• zweiseitige Auslösung für schleiffreie Funktion
• Dichtprofil aus selbstverlöschendem Silikon
• nach DIN 18095 geeignet für Rauch- und Feuerschutztüren
• unterschiedliche Längen lieferbar, jeweils kürzbar um 125 mm
• hohe Schalldämmung: > 51 dB bei 7 mm Bodenluft
Athmer Schall Ex Duo L-15|28 OS
Die Türdichtung Athmer Schall-Ex Duo L-15 mit Alu-Gehäuse ist für eine Nutbreite von 15 mm geeignet. Dank beidseitiger Auslösung minimiert sich die Schleiffläche und ein minimaler Auslösedruck ist ausreichend. Durch das Dichtprofil aus selbstverlöschendem Silikon eignet sich die Türdichtung neben Schallschutztüren nach DIN 18095 auch für Rauch- und Feuerschutztüren. Das Modell OS wird zum Schutz der Türunterkante durch Senklöcher an Befestigungsstegen montiert. Die hohe Schalldämmung erreicht mehr als 51 dB bei 7 mm Bodenluft.
• Automatische Türdichtung
• zweiseitige Auslösung für schleiffreie Funktion
• Dichtprofil aus selbstverlöschendem Silikon
• nach DIN 18095 geeignet für Rauch- und Feuerschutztüren
• unterschiedliche Längen lieferbar, jeweils kürzbar um 125 mm
• hohe Schalldämmung: > 51 dB bei 7 mm Bodenluft
Athmer Schall EX GS-A
Die Schallschutzdichtung Athmer Schall-Ex GS-A eignet sich für Ganzglastüren ab einer Stärke von 6 mm. Dichtung und Abdeckprofil sind selbstklebend und können so auch nachgerüstet werden. Das Profil ist aus Aluminium gefertigt, silberfarbig eloxiert und hat die Maße 45 x 15,4 mm. Die Schallschutzdichtung ist in verschiedenen Längen erhältlich und jeweils um 125 mm kürzbar. Das Dichtprofil besteht aus selbstverlöschendem Silikon, der Hub beträgt maximal 12 mm.
• Schallschutzdichtung für Glastüren einseitig
• für Türstärken ab 6 mm
• Selbstklebend, auch nachrüstbar
• Aluminium silberfarbig eloxiert
• 45 x 15,4 mm, Länge verschieden wählbar
• Dichtprofil aus selbstverlöschendem Silikon, Hub max. 12 mm
Athmer Schall EX GS-H8|12
Die Schallschutzdichtung Athmer Schall-Ex GS-H8|12 ist für Objekt-Ganzglastüren mit einer Stärke von 8 bis 12 mm geeignet und kann sowohl für DIN links als auch DIN recht montiert werden. Das Dichtprofil besteht aus selbstverlöschendem Silikon und eignet sich damit auch für Rauch- und Brandschutz. Das Abdeckprofil ist aus Aluminium silberfarbig eloxiert. Die Schallschutzdichtung ist in unterschiedlichen Längen erhältlich und kann um 125 mm gekürzt werden.
• Schallschutzdichtung für Objekt-Glastüren einseitig
• für Türstärken 8 – 12 mm
• Aluminium silberfarbig eloxiert
• unterschiedliche Längen lieferbar
• Dichtprofil aus selbstverlöschendem Silikon, Hub max. 12 mm
Athmer Schall Ex L-15|30 OS
Die Türdichtung Athmer Schall-Ex L-15 wird einseitig ausgelöst, die robuste Innenmechanik mit Parallelauslösung sorgt dabei für eine optimale Anpassung an den Boden. Die Dichtung wird mit ihrem Alugehäuse in eine Nut mit den Maßen 14,8 x 29 mm eingebaut und dichtet Spalten bis zu 20 mm ab. Durch das Dichtprofil aus selbstverlöschendem Silikon ist die Türdichtung nach DIN 18095 auch für Rauch- und Feuerschutztüren geeignet. Das Modell OS wird durch Senklöcher an Befestigungsstegen montiert, um die Türunterkante zu schonen.
• Automatisch absenkbare Türdichtung
• einseitige Auslösung mit optimaler Bodenanpassung
• Dichtprofil aus selbstverlöschendem Silikon
• nach DIN 18095 geeignet für Rauch- und Feuerschutztüren
• Montage an Befestigungsstegen zum Schutz der Türunterkante
• Dichtet Spalten bis 20 mm ab

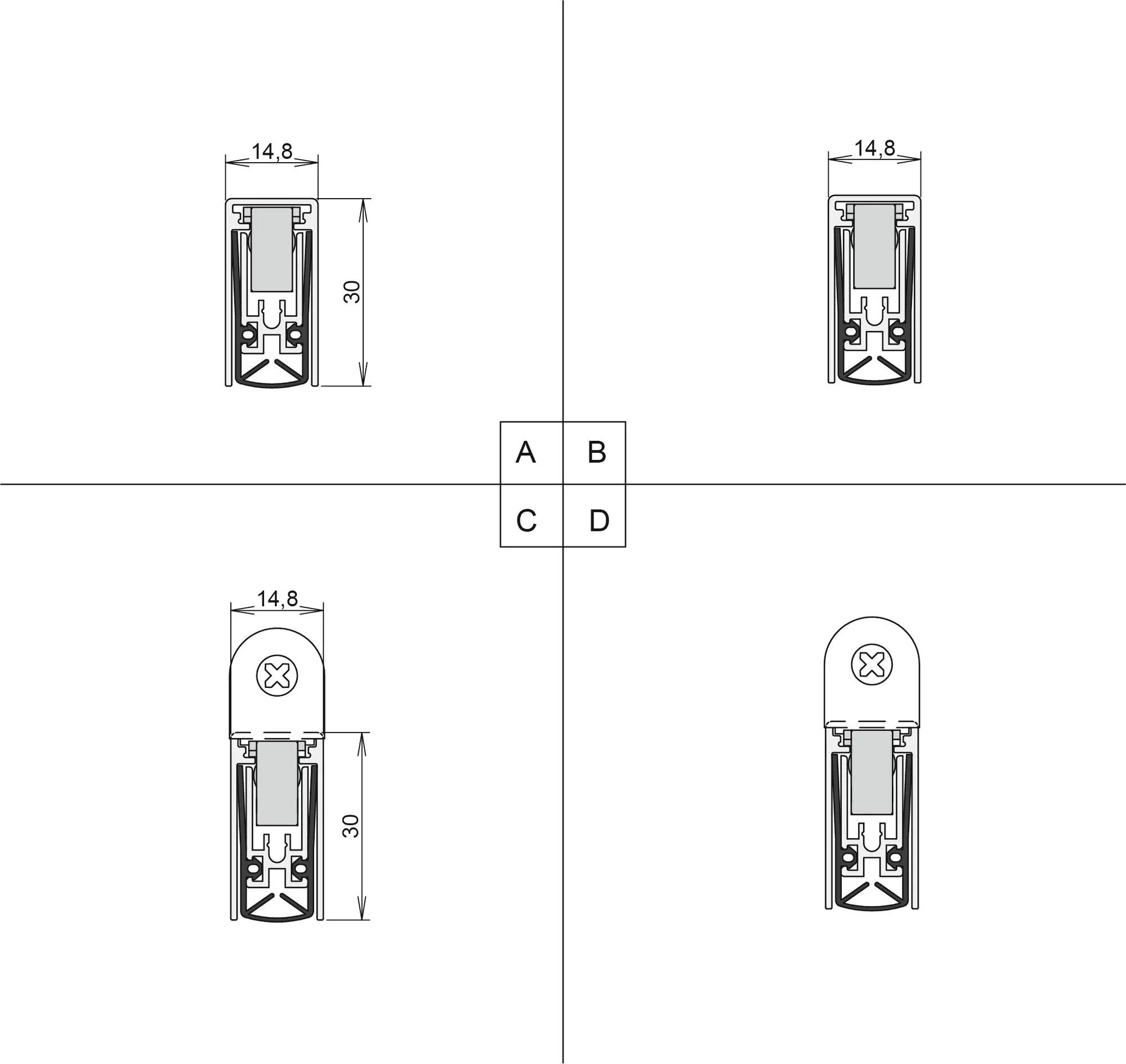

Athmer Schall Ex L-15|30 WS
Die Türdichtung Athmer Schall-Ex L-15 mit einseitiger Auslösung sorgt dank robuster Innenmechanik mit Parallelauslösung für eine optimale Bodenanpassung. Das Alugehäuse der Dichtung ist für eine Nut mit den Maßen 14,8 x 29 mm geeignet. Die Türdichtung dichtet Spalten bis zu 20 mm ab. Das Dichtprofil ist aus selbstverlöschendem Silikon gefertigt, dadurch ist die Türdichtung nach DIN 18095 auch für Rauch- und Feuerschutztüren geeignet. Das Modell WS wird mit stirnseitigen Befestigungswinkeln fixiert.
• Automatisch absenkbare Türdichtung
• einseitige Auslösung mit optimaler Bodenanpassung
• Dichtprofil aus selbstverlöschendem Silikon
• nach DIN 18095 geeignet für Rauch- und Feuerschutztüren
• Montage mit stirnseitigen Befestigungswinkeln
• Dichtet Spalten bis 20 mm ab
Athmer Schall Ex L-8|30 WS
Die Türdichtung Athmer Schall-Ex L-8 / 30 WS mit einseitiger Auslösung sorgt dank robuster Innenmechanik mit Parallelauslösung für eine optimale Bodenanpassung. Das Alugehäuse der Dichtung ist für eine Nut mit den Maßen 8 x 30 mm geeignet. Die Türdichtung dichtet Spalten bis zu 20 mm ab. Das Dichtprofil ist aus selbstverlöschendem Silikon gefertigt, dadurch ist die Türdichtung nach DIN 18095 auch für Rauch- und Feuerschutztüren geeignet. Das Modell WS wird mit stirnseitigen Befestigungswinkeln fixiert.
• Automatisch absenkbare Türdichtung
• einseitige Auslösung mit optimaler Bodenanpassung
• Dichtprofil aus selbstverlöschendem Silikon
• nach DIN 18095 geeignet für Rauch- und Feuerschutztüren
• Montage mit stirnseitigen Befestigungswinkeln
• Dichtet Spalten bis 20 mm ab

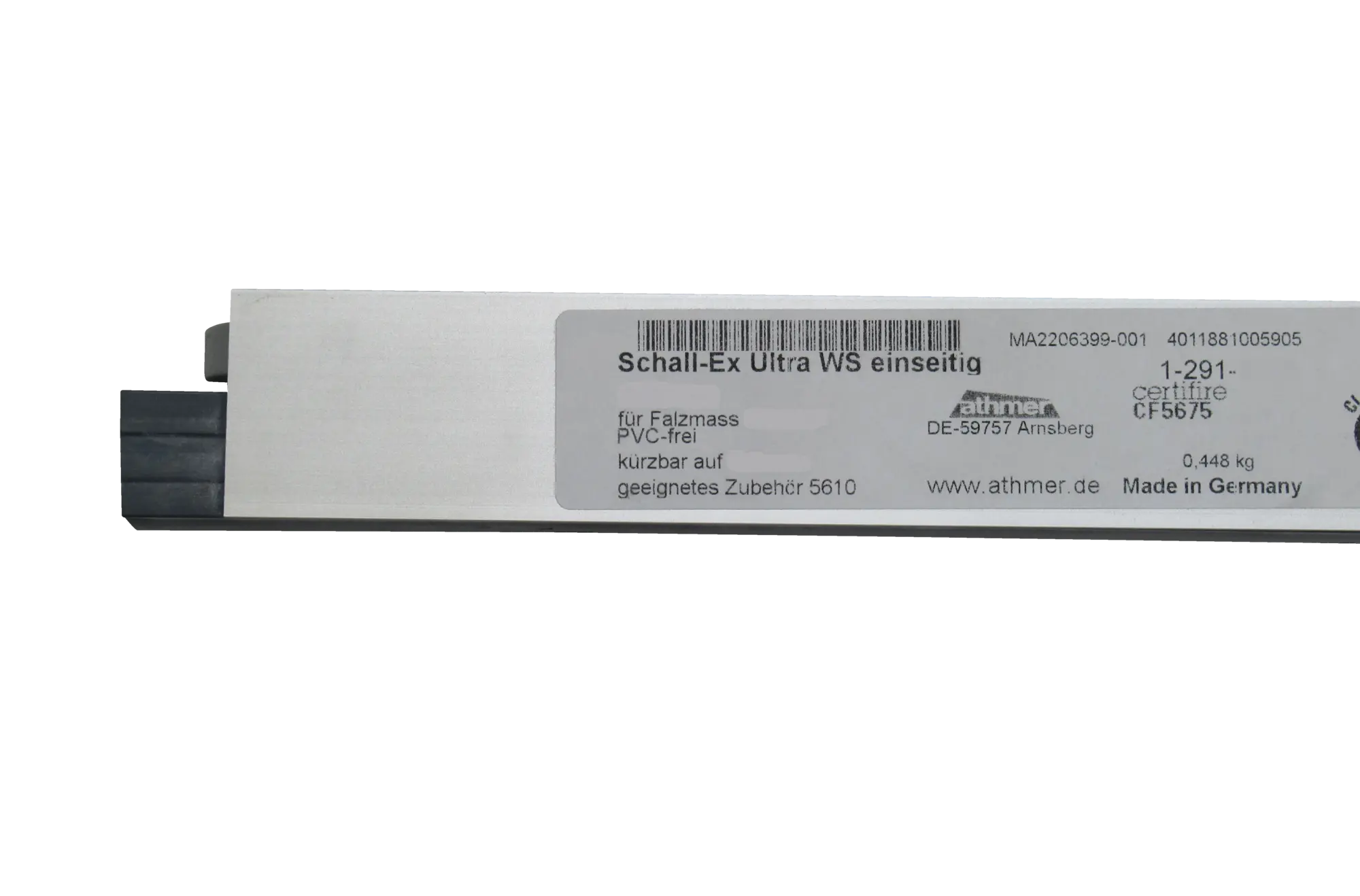

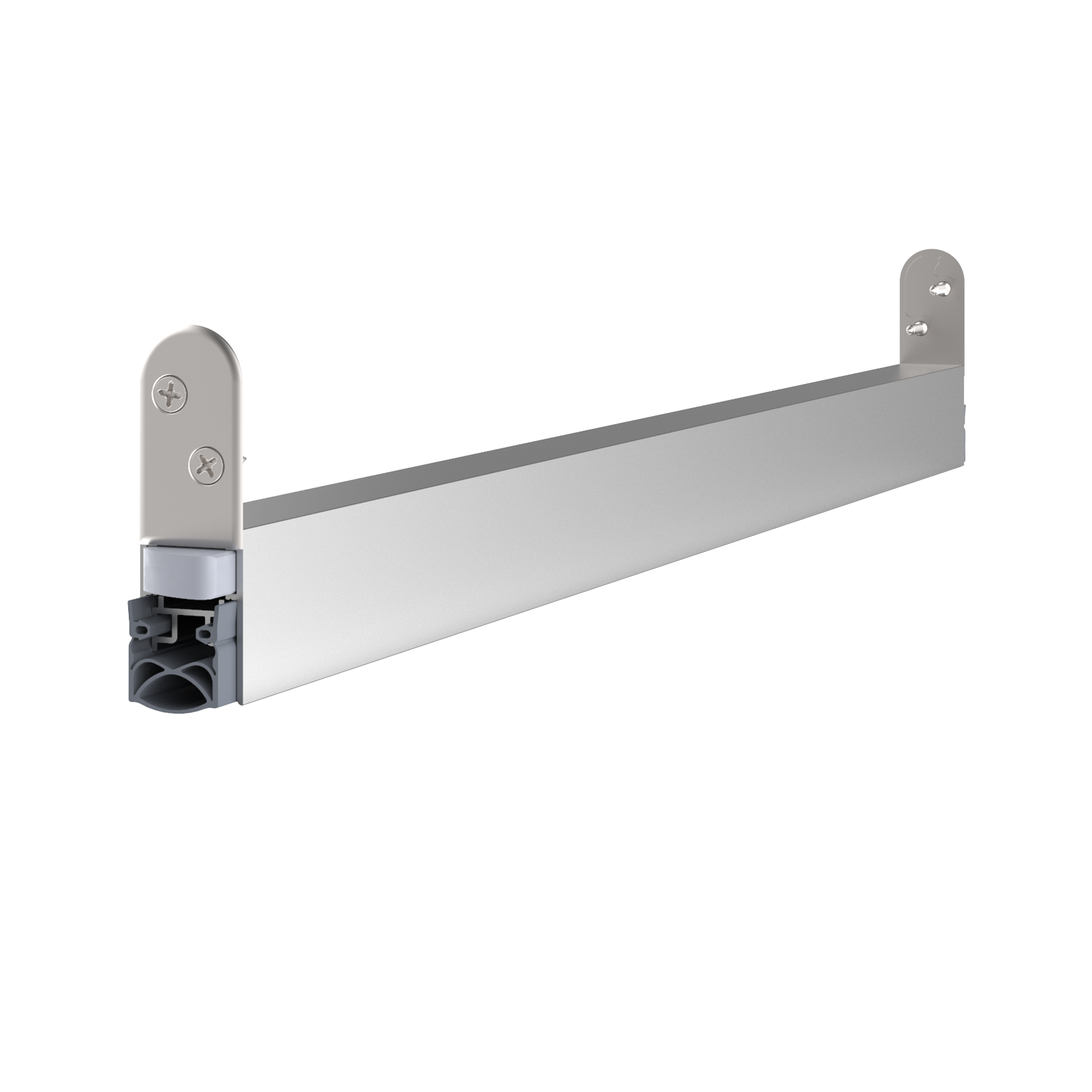

Athmer Schall Ex Ultra WS 1-seitig
Die Schallschutzdichtung Athmer Schall-Ex Ultra WS mit einseitiger Auslösung verfügt über ein Dichtprofil aus selbstverlöschendem Silikon und ist nach DIN 18095 auch für Brand- und Rauchschutztüren geeignet. Die Dichtung wird in eine Nut mit 19,7 x 30 mm eingebaut und verfügt über einen maximalen Hub von 12 mm. Die Länge kann verschieden geliefert werden und ist jeweils um 125 mm kürzbar. Die Auslösung erfolgt band- oder schlossseitig mit automatischem Höhen- und Niveauausgleich, wodurch eine Feineinstellung nicht notwendig ist.
• Schallschutzdichtung für Türspalt bis 12 mm
• Dichtprofil aus selbstverlöschendem Silikon
• nach DIN 18095 geeignet für Brand- und Rauchschutztüren
• einseitige Auslösung, automatischer Höhen- und Niveauausgleich
• unterschiedliche Längen lieferbar, jeweils kürzbar um 125 mm
• Nut: 19,7 x 30 mm
Athmer Schall Ex Ultra WS 2-seitig
Die Schallschutzdichtung Athmer Schall-Ex Ultra WS mit zweiseitiger Auslösung ist dank ihrem Dichtprofil aus selbstverlöschendem Silikon nach DIN 18095 auch für Brand- und Rauchschutztüren geeignet. Die Dichtung benötigt eine Nut mit 19,7 x 30 mm und verfügt über einen maximalen Hub von 12 mm. Die Schallschutzdichtung ist in unterschiedlichen Längen erhältlich, die jeweils um 125 mm gekürzt werden können. Die beidseitige Auslösung ermöglicht eine schleiffreie Funktion sowie einen automatischen Höhen- und Niveauausgleich ohne manuelle Feineinstellung.
• Schallschutzdichtung für Türspalt bis 12 mm
• zweiseitige Auslösung für schleiffreie Funktion
• Dichtprofil aus selbstverlöschendem Silikon
• nach DIN 18095 geeignet für Brand- und Rauchschutztüren
• unterschiedliche Längen lieferbar, jeweils kürzbar um 125 mm
• Nut: 19,7 x 30 mm

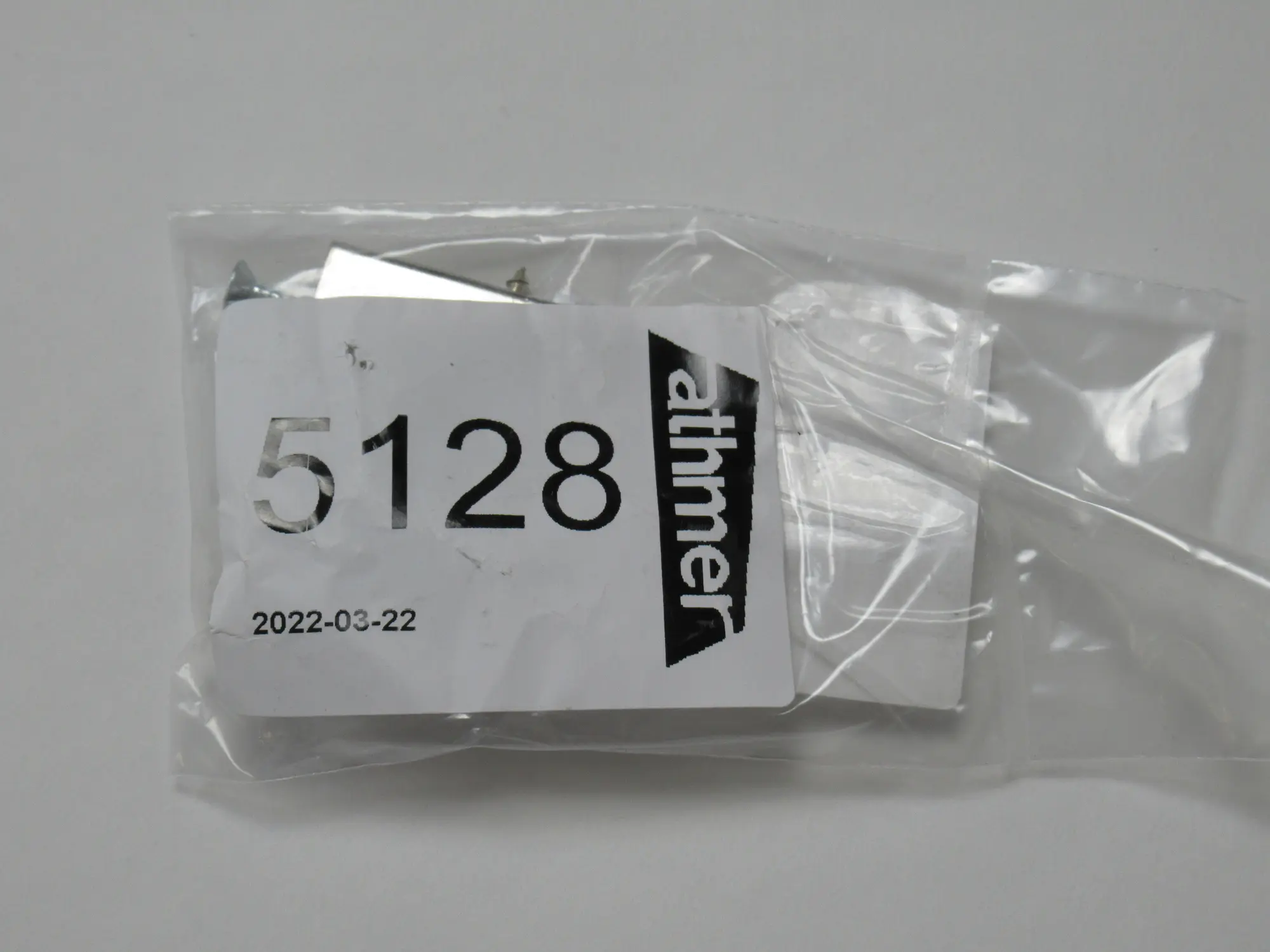

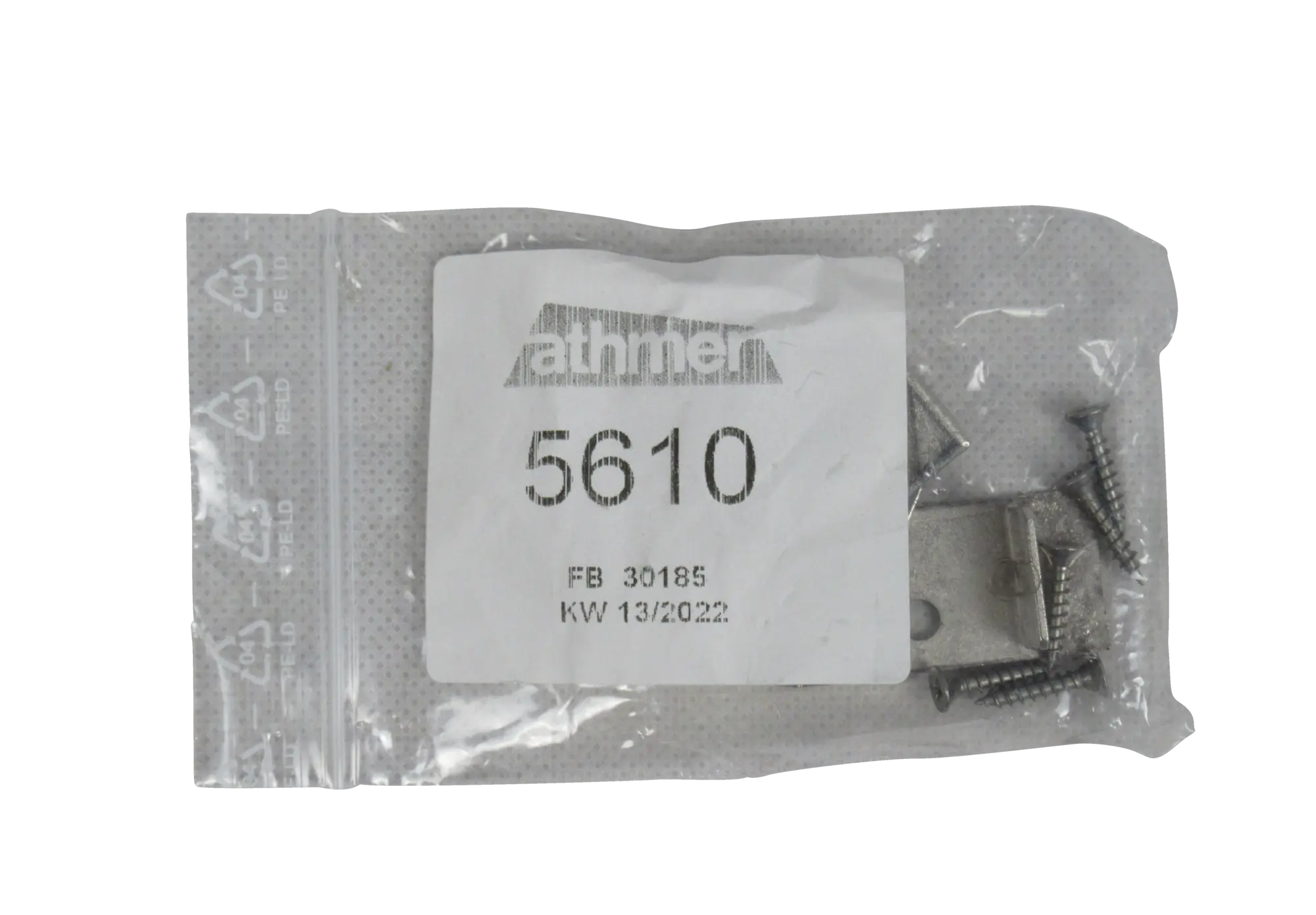

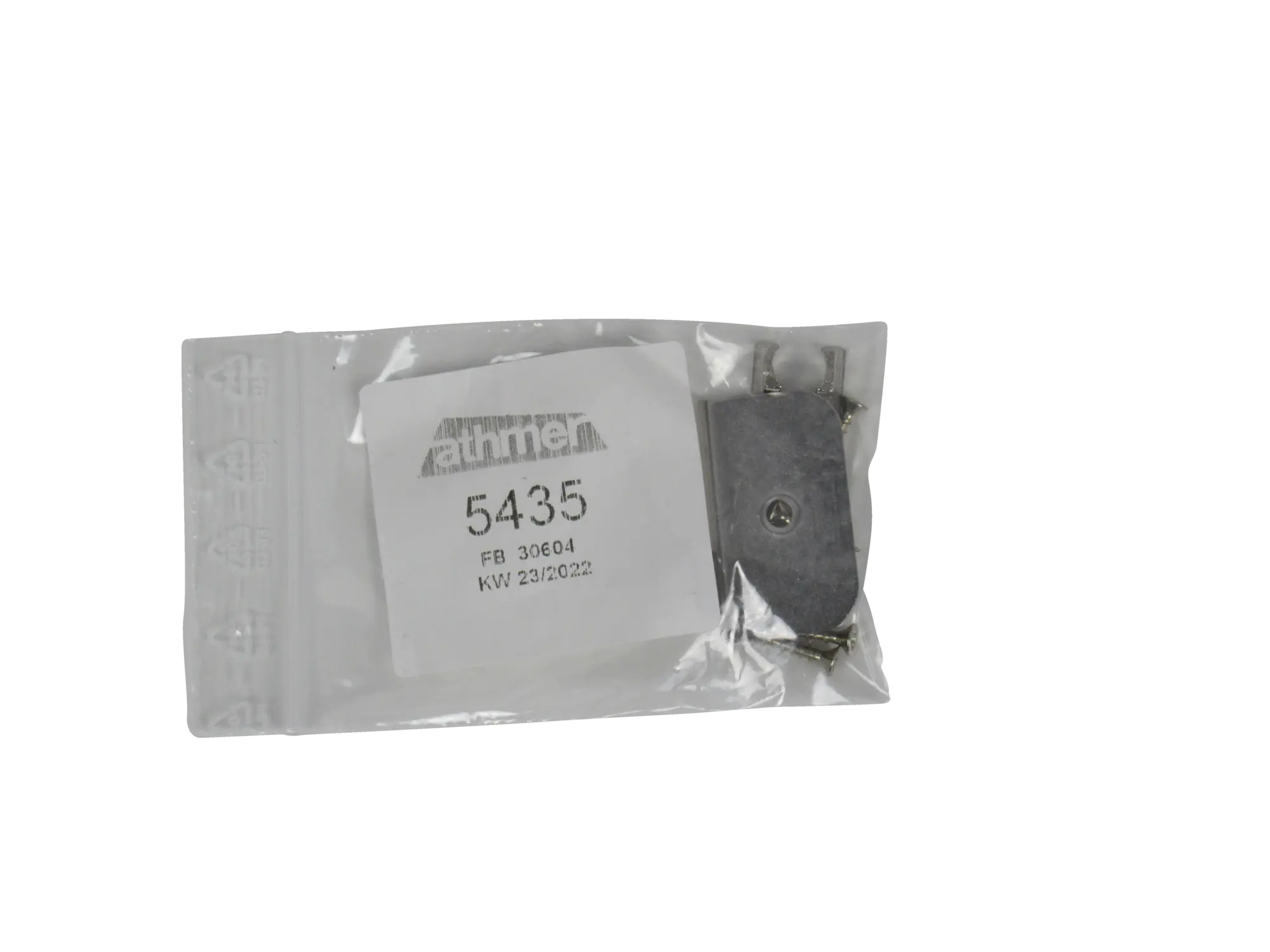

Athmer Schall Ex-Zubehör
Das Zubehör ist für die Türdichtungen Athmer Schall-Ex Ultra oder Duo L-15/28 erhältlich. Für die einseitig auslösende Bodentürdichtung Athmer Schall Ex Ultra umfasst das Zubehör eine Druckplatte, zwei Befestigungswinkel und fünf dazu passende Schrauben. Im Zubehör für die zweiseitig auslösende Türdichtung Schall Ex Duo befinden sich zwei Druckplatten, zwei Befestigungswinkel und vier passende Schrauben.
• Zubehör für Bodentürdichtung Athmer Schall-Ex Ultra / Duo
• für ein- oder zweiseitig auslösende Dichtung
• enthält Druckplatte/n, Befestigungswinkel und Schrauben
E9280200
Athmer Unitherm Rahmen Dichtleiste FAS-20, Länge 2100mm, silber eloxiert, 319204
vorgebohrtDichtung TPE grau,
2100 x 8.5
mm
(L x S)

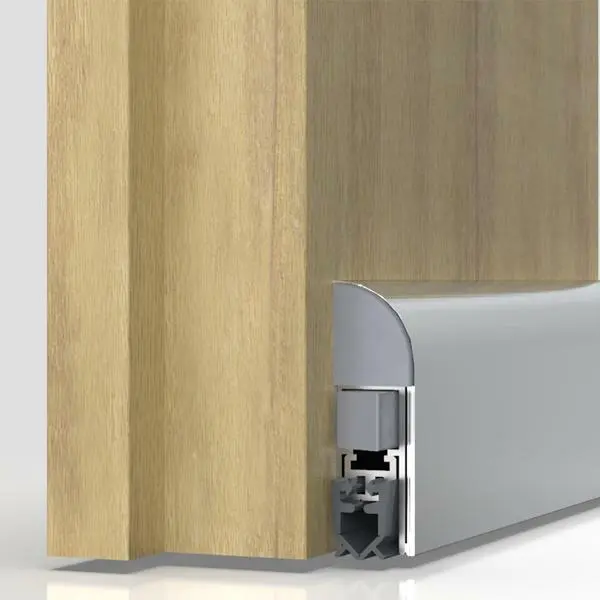

Athmer Wind Ex
Die automatisch absenkbare Bodentürdichtung Athmer Wind-Ex stoppt Zugluft dank PVC-Dichtprofil. Die Türdichtung wird beim Schließen der Tür einseitig auf Schloss- oder Bandseite ausgelöst. Die Montage erfolgt mit verdeckten Schrauben und klipsbarem Abdeckprofil aus eloxiertem Aluminium. Die Türdichtung ist für einen Hub von maximal 11 mm geeignet und wird inklusive Zubehör geliefert.
• Automatisch absenkbare Bodentürdichtung
• einseitig auslösend auf Schloss- oder Bandseite
• Montage mit verdeckten Schrauben und klipsbarem Abdeckprofil
• Dichtprofil aus PVC
• Abdeckung aus Aluminium silberfarbig eloxiert
• inklusive Zubehör
Athmer Wind Ex A
Die Türdichtung Athmer Wind-Ex A wird durch Ankleben befestigt und ist damit ohne Beschädigung der Tür einfach nachrüstbar. Sie ist einseitig auslösend und dichtet einen Türspalt bis 11 mm ab. Das Dichtprofil besteht aus PVC, das Außengehäuse ist aus Aluminium gefertigt und in den Farben Silber oder Weiß erhältlich. Die Maße betragen 45 x 15,4 mm, die Länge ist wählbar und jeweils um 125 mm kürzbar. Im Lieferumfang ist Zubehör samt Druckplatte enthalten.
• Automatisch absenkbare Bodentürdichtung
• einseitig auslösend
• Anklebbar mit klipsbarem Abdeckprofil
• Dichtprofil aus PVC
• Abdeckung in Silber oder Weiß erhältlich
• inklusive Zubehör
Elton Abdichtungsschiene PTS-AR
Die Abdichtungsschiene PTS-AR von Elton besteht aus Kunststoff und ist mit einer acryllackbeständigen Weich-PVC-Lippe ausgestattet. Das Profil hat eine Länge von 2100 mm, eine Höhe von 18 mm und eine Stärke von 5 mm. Die Abdichtungsschiene ist in Braun oder Weiß erhältlich. Die Lippe wird mit Nägeln in vorgefertigten Bohrungen mit nur leichtem Druck an Tür oder Fenster befestigt, um den Schließdruck nicht zu sehr zu erhöhen. Das Spaltmaß darf maximal 7 mm betragen.
Abdichtungsschiene für Türen oder Fenster
Kunststoff mit Weich-PVC-Lippe (acryllackbeständig)
2100 x 18 mm, Stärke 5 mm
Mit Bohrungen für Nägel
In Weiß oder Braun erhältlich
Elton Abdichtungsschiene PTS-UL
Die Elton Abdichtungsschiene PTS-UL ist ein hochwertiges Kunststoffprofil. Die große Lippe aus Weich-PVC ist robust, langlebig und acryllackbeständig. Die vorgefertigten Bohrungen für das Einnageln erleichtern die Montage. Die Maße der Abdichtungsschiene belaufen sich auf 2100 mm Länge bei einer Höhe von 16 mm. Das maximal abzudeckende Spaltmaß liegt gleich der Stärke bei 5mm.
Hochwertiges Kunststoffprofil
Große Lippe
Robustes Weich-PVC
Bohrungen für Nägel
Einfache Montage
Elton Abdichtungsschiene PTS-UL-ZK
Die Elton Abdichtungsschiene PTS-UL-ZK eignet sich zur Abdeckung von Zwischenräumen mit einem Spaltmaß von bis zu 5 mm. Dank der selbstklebenden Funktion ist eine absolut unkomplizierte Bodenmontage gewährleistet. Das hochwertige Kunststoffprofil verfügt über eine robuste, großzügige Lippe aus Weich-PVC. Die Länge liegt bei 2100 mm, die Höhe entspricht 19 mm und die Stärke ist mit 6 mm bemessen. Die Oberflächenfarbe kann je nach baulichen Ansprüchen aus Braun oder Weiß gewählt werden.
Für Zwischenräume mit 5mm Spaltmaß
Selbstklebende Funktion
Weich-PVC
Großzügige Lippe
Farbe wählbar aus Weiß oder Braun
Elton Abdichtungsschiene PTS-ZK
Die Elton Abdichtungsschiene PTS-ZK ist selbstklebend und eignet sich zur Abdeckung von Zwischenräumen mit einem Spaltmaß von bis zu 5 mm. Das hochwertige Kunststoffprofil ist mit einer robusten, großzügigen Lippe aus Weich-PVC ausgestattet. Die Länge liegt bei 2100 mm, die Höhe entspricht 18 mm und die Stärke ist mit 6 mm bemessen. Die Oberflächenfarbe kann je nach baulichen Ansprüchen in Braun oder Weiß gewählt werden.
Für Zwischenräume mit 5 mm Spaltmaß
Selbstklebende Funktion
Weich-PVC
Großzügige Lippe
In Weiß oder Braun
