Hettich Tischgestelle LegaDrive System

Horizontaler Kabelkanal für LegaDrive Systems Tischgestelle Montage an Tischgestell oder unter Tischplatte Breitenvariabel 1040 - 1840 mm Breitenverstellbar im 50 mm Raster Kabelwanne klappbar nach vorne oder hinten Anbindung für vertikalen Kabelkanal Set besteht aus: Kabelkanal (2 Hälften) 6 Kunststoff-Niete 2 Halterungen 4 Schrauben zur Befestigung am Tischgestell 4 Schrauben zur Befestigung an der Tischplatte 2 Schrauben zur Befestigung einer optionalen Zugentlastung Montageanleitung

Für variable Tischplattengrößen Breitenverstellbarer Tischplattenträger im 50 mm Raster Elektromotorische Höhenverstellung von 620 - 1295 mm Hubweg 675 mm Hubgewicht max. 120 kg bei gleichmäßiger Belastung des Tisches (Hubgewicht = Nutzlast + Tischplatte mit Tischplattenträger) Höhenverstellung mit Sanftanlauf Nennspannung 230 V / 50 Hz Geringer Energieverbrauch (Standby max. 0,3 W) Geschwindigkeit 40 mm/s Mit Kollisionserkennung (kein Personenschutz) Set besteht aus: 3 Stück elektrisch teleskopierbare LegaDrive Hubsäulen 2 Stück Fußausleger 720 mm 1 Stück Fußausleger 520 mm 1 Set breitenverstellbarer Tischplattenträger 135°-Winkel 1 Stück elektronische Steuerung 1 Stück Netzanschlusskabel EU, Länge 3000 mm 1 Stück Motorverlängerungskabel 1 Stück Handschalter Basic Montagematerial Montageanleitung

Für variable Tischplattengrößen Breitenverstellbarer Tischplattenträger im 50 mm Raster Elektromotorische Höhenverstellung von 620 - 1295 mm Hubweg 675 mm Hubgewicht max. 120 kg bei gleichmäßiger Belastung des Tisches (Hubgewicht = Nutzlast + Tischplatte mit Tischplattenträger) Höhenverstellung mit Sanftanlauf Nennspannung 230 V / 50 Hz Geringer Energieverbrauch (Standby max. 0,3 W) Geschwindigkeit 40 mm/s Mit Kollisionserkennung (kein Personenschutz) Set besteht aus: 3 Stück elektrisch teleskopierbare LegaDrive Hubsäulen 2 Stück Fußausleger 720 mm 1 Stück Fußausleger 520 mm 1 Set breitenverstellbarer Tischplattenträger 90°-Winkel 1 Stück elektronische Steuerung 1 Stück Netzanschlusskabel EU, Länge 3000 mm 1 Stück Motorverlängerungskabel 1 Stück Handschalter Basic Montagematerial Montageanleitung

Für variable Tischplattengrößen: - Tiefe 800 - 1000 mm - Breite 1200 - 2000 mm Breitenverstellbarer Tischplattenträger im 50 mm Raster Elektromotorische Höhenverstellung von 620 - 1295 mm Hubweg 675 mm Hubgewicht max. 120 kg bei gleichmäßiger Belastung des Tisches (Hubgewicht = Nutzlast + Tischplatte mit Tischplattenträger) Höhenverstellung mit Sanftanlauf Nennspannung 230 V / 50 Hz Geringer Energieverbrauch (Standby max. 0,3 W) Geschwindigkeit 40 mm/s Mit Kollisionserkennung (kein Personenschutz) Set besteht aus: 2 Stück elektrisch teleskopierbare LegaDrive Hubsäulen 2 Stück Fußausleger 720 mm 1 Set breitenverstellbarer Tischplattenträger 1 Stück elektronische Steuerung 1 Stück Netzanschlusskabel EU, Länge 3000 mm 1 Stück Handschalter Basic Montagematerial Montageanleitung

Elektromotorische Hubsäule, quadratisch 90 x 90 mm Elektromotorische Höhenverstellung von 575 mm bis 1250 mm Hubweg 675 mm Ergibt Tischgestellhöhe 620 - 1295 mm Tischhöhe 645 - 1320 mm bei Verwendung von 25 mm Tischplatte Dynamisches Hubgewicht für 1 Hubsäule 80 kg Dynamisches Hubgewicht eingebaut im Tisch mit 2-3 Hubsäulen 120 kg bei gleichmäßiger Belastung (je weitere Hubsäule +40 kg) Verstellgeschwindigkeit ca. 40 mm/s Kabellänge ca. 1400 mm

Einfache Säule zum Einsatz im LegaDrive Systems Tischgestell Ermöglicht Realisierung von nicht höhenverstellbaren Tischen in LegaDrive Systems Optik Säule, quadratisch 90 x 90 mm Fixe Länge 670 mm ergibt Tischgestellhöhe 715 mm Tischhöhe 740 mm bei Verwendung von 25 mm Tischplatte

Manuell höhenverstellbare Säule zum Einsatz im LegaDrive Systems Tischgestell Ermöglicht Realisierung von manuell höhenverstellbaren Tischen in LegaDrive Systems Optik Säule, quadratisch 90 x 90 mm Hubweg 140 mm Verstellbare Länge 610 - 750 mm ergibt Tischgestellhöhe 655 - 795 mm Tischhöhe 680 - 820 mm bei Verwendung von 25 mm Tischplatte Skala zum einfachen Ausrichten der Tischhöhe

Gestell-Modul mit durchgehendem Fußausleger für zwei gegenüberstehende Arbeitsplätze Für variable Tischplattengrößen: - Tiefe 600 - 850 mm - Breite 1200 - 2000 mm Breitenverstellbar im 50 mm Raster Hubsäulen und Elektronikkomponenten bitte separat bestellen Set besteht aus: 4 Stück Tischplattenträger 4 Stück Verbindungsprofile 2 Stück Fußausleger 1360 mm inkl. je 3 Niveauausgleichs-Schrauben Montagematerial Montageanleitung

ischfuß zur Verwendung mit Säulen aus dem LegaDrive Systems Programm Ermöglicht Realisierung von Tischen ohne Fußausleger Anbindung unten an LegaDrive Säulen Form, quadratisch 90 x 90 mm Gleiche Höhe wie Fußausleger, daher kombinierbar Integrierte Niveauausgleichsschraube (+ 10 mm) Set besteht aus: Tischfuß-Gussteil Niveauausgleichs-Schraube 4 Schrauben zur Befestigung an der Hubsäule

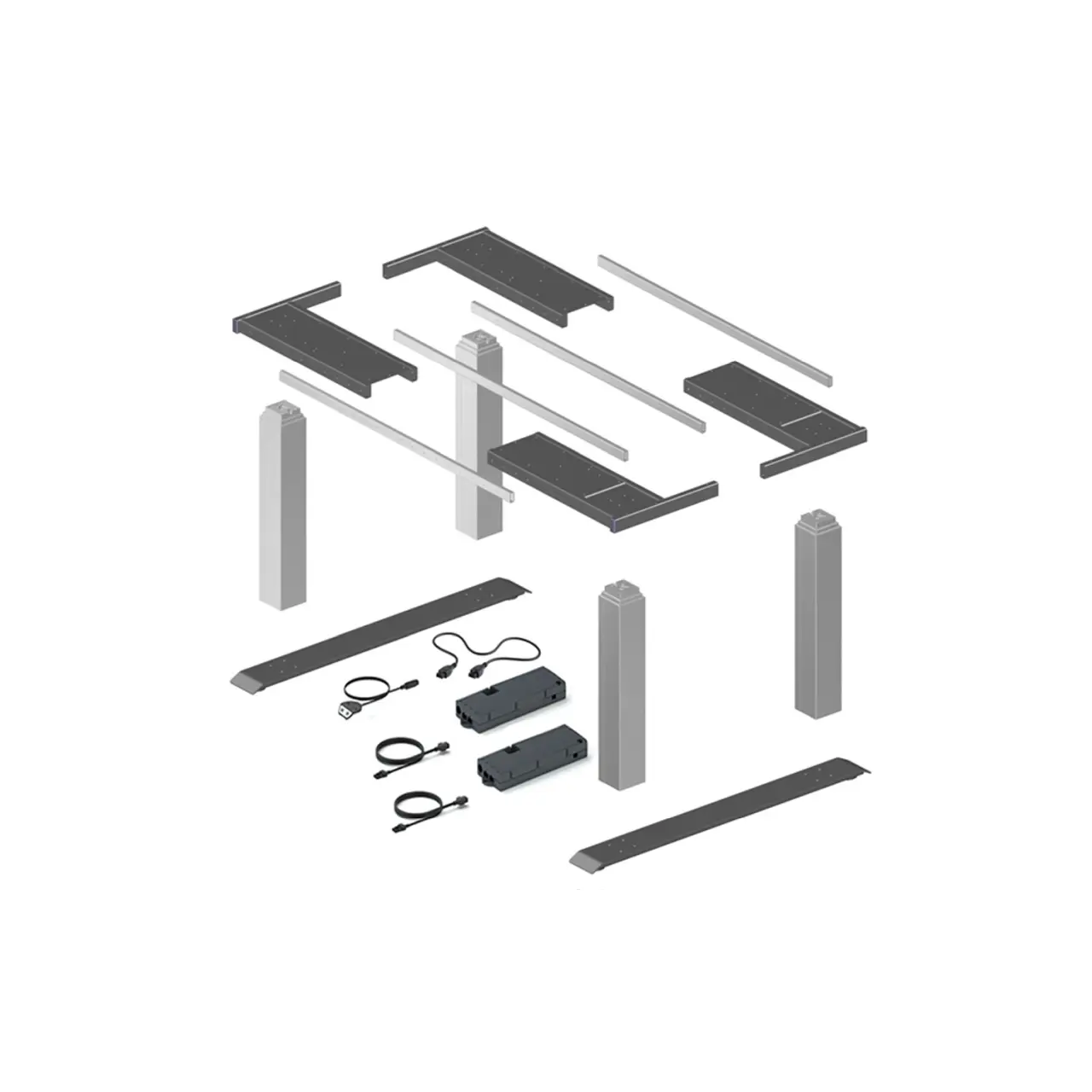

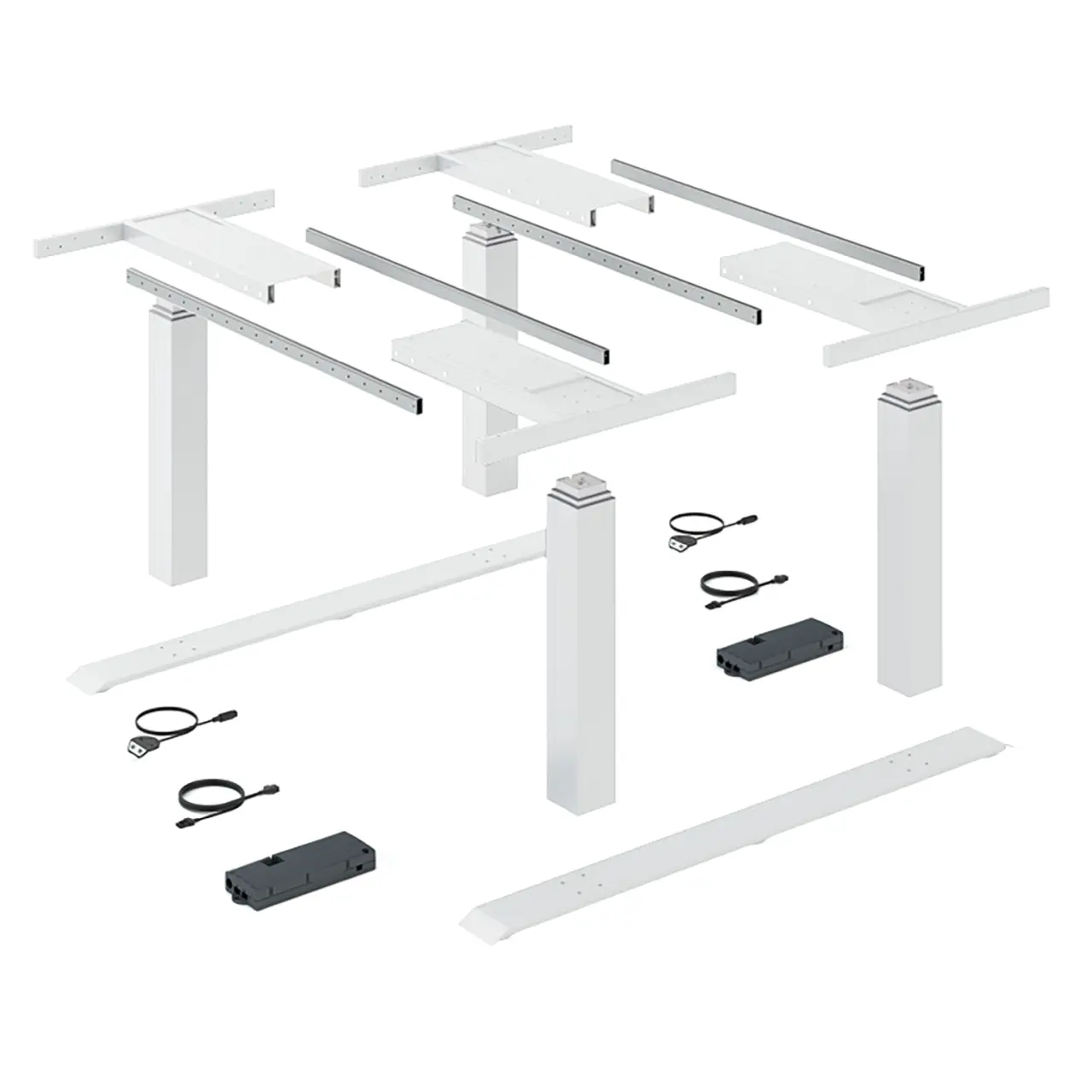

Tischgestell-Set mit durchgehendem Fußausleger für zwei gegenüberstehende Arbeitsplätze Für variable Tischplattengrößen: - Tiefe 600 - 850 mm - Breite 1200 - 2000 mm Breitenverstellbarer Tischplattenträger im 50 mm Raster Elektromotorische Höhenverstellung 620 - 1295 mm Hubweg 675 mm Hubgewicht je max. 120 kg bei gleichmäßiger Belastung der Tische (Hubgewicht = Nutzlast + Tischplatte mit Tischplattenträger) Höhenverstellung mit Sanftanlauf Nennspannung 230 V / 50 Hz Geringer Energieverbrauch (Standby max. 0,3 W pro Steuerung) Geschwindigkeit 40 mm/s Mit Kollisionserkennung (kein Personenschutz) Set besteht aus: 4 Stück elektrisch teleskopierbare LegaDrive Hubsäulen 2 Stück Fußausleger 1360 mm 2 Set breitenverstellbarer Tischplattenträger 2 Stück elektronische Steuerung 2 Stück Netzanschlusskabel EU, Länge 3000 mm 2 Stück Handschalter Basic Montagematerial Montageanleitung

Für variable Tischplattengrößen Breitenverstellbar im 50 mm Raster Hubsäulen und Elektronikkomponenten bitte separat bestellen Set besteht aus: 1 Stück Tischplattenträger 135°-Winkel 2 Stück Verbindungsprofile 1 Stück Fußausleger 520 mm 1 Stück Motorverlängerungskabel Montagematerial Montageanleitung

Für variable Tischplattengrößen Breitenverstellbar im 50 mm Raster Hubsäulen und Elektronikkomponenten bitte separat bestellen Set besteht aus: 1 Stück Tischplattenträger 90°-Winkel 2 Stück Verbindungsprofile 1 Stück Fußausleger 520 mm 1 Stück Motorverlängerungskabel Montagematerial Montageanleitung

Für variable Tischplattengrößen: - Tiefe 800 - 1000 mm - Breite 1200 - 2000 mm Breitenverstellbar im 50 mm Raster Hubsäulen und Elektronikkomponenten bitte separat bestellen Set besteht aus: 2 Stück Tischplattenträger Basic 2 Stück Verbindungsprofile 2 Stück Fußausleger 720 mm Montagematerial Montageanleitung
