Montageplatten
Adapterplatte für Paralleladapter mit vorm. Euroschrauben
• Zur Anbindung von Paralleladaptern
• Qualitätseinstufung nach EN 15570, Level 3
• Zur Verwendung in Lochreihe (LR) 28 oder 37 mm
• Verwendung nur mit aufgeschraubtem Adapter möglich
• Lochabstand 32 mm
• Langloch-Höhenverstellung ± 3 mm (Varianten zum Anschrauben / mit vorm. Euroschrauben)
• Langloch-Höhenverstellung ± 2 mm (Variante mit Spreizmuffen)
• Zinkdruckguss vernickelt
Face-Frame-Montageplatte mit Direkt-Höhenverstellung zum Anschrauben
Face-Frame-Montageplatte mit Direkt-Höhenverstellung
Für Sensys und Intermat
Qualitätseinstufung nach EN 15570, Level 3
Für Lochreihe 9,5 x 40 mm
Montage zum Anschrauben
Verstellbereich + 2 mm / - 2 mm
Stahl vernickelt
Face-Frame-Montageplatte mit Langloch-Höhenverstellung zum Anschrauben
Face-Frame-Montageplatte mit Langloch-Höhenverstellung
Für Sensys
Qualitätseinstufung nach EN 15570, Level 3
Für Lochreihe 9,5 x 40 mm
Montage zum Anschrauben
Verstellbereich + 2 mm / - 2 mm
Zinkdruckguss vernickelt
Kreuzmontageplatte mit Langloch-Höhenverstellung mit Euroschrauben
• Kreuzmontageplatte mit Langloch-Höhenverstellung
• Für Sensys, Novisys und Intermat
• Qualitätseinstufung nach EN 15570, Level 3
• Für Lochreihe 37 x 32 mm
• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)
• Distanz 0,0 mm
• Verstellbereich + 3 mm / - 3 mm
• Stahl vernickelt
Kreuzmontageplatte mit Langloch-Höhenverstellung zum Anschrauben
• Kreuzmontageplatte mit Langloch-Höhenverstellung
• Für Sensys, Novisys und Intermat
• Qualitätseinstufung nach EN 15570, Level 3
• Für Lochreihe 37 x 32 mm
• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm
• Distanz 0,0 mm
• Verstellbereich + 3 mm / - 3 mm
• Stahl vernickelt
Kreuzmontageplatte mit Langloch-Höhenverstellung obsidianschwarz mit Euroschrauben
• Kreuzmontageplatte mit Langloch-Höhenverstellung
• Für Sensys in obsidianschwarz
• Qualitätseinstufung nach EN 15570, Level 3
• Für Lochreihe 37 x 32 mm
• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)
• Distanz 0,0 mm
• Verstellbereich + 3 mm / - 3 mm
• Stahl in obsidianschwarz

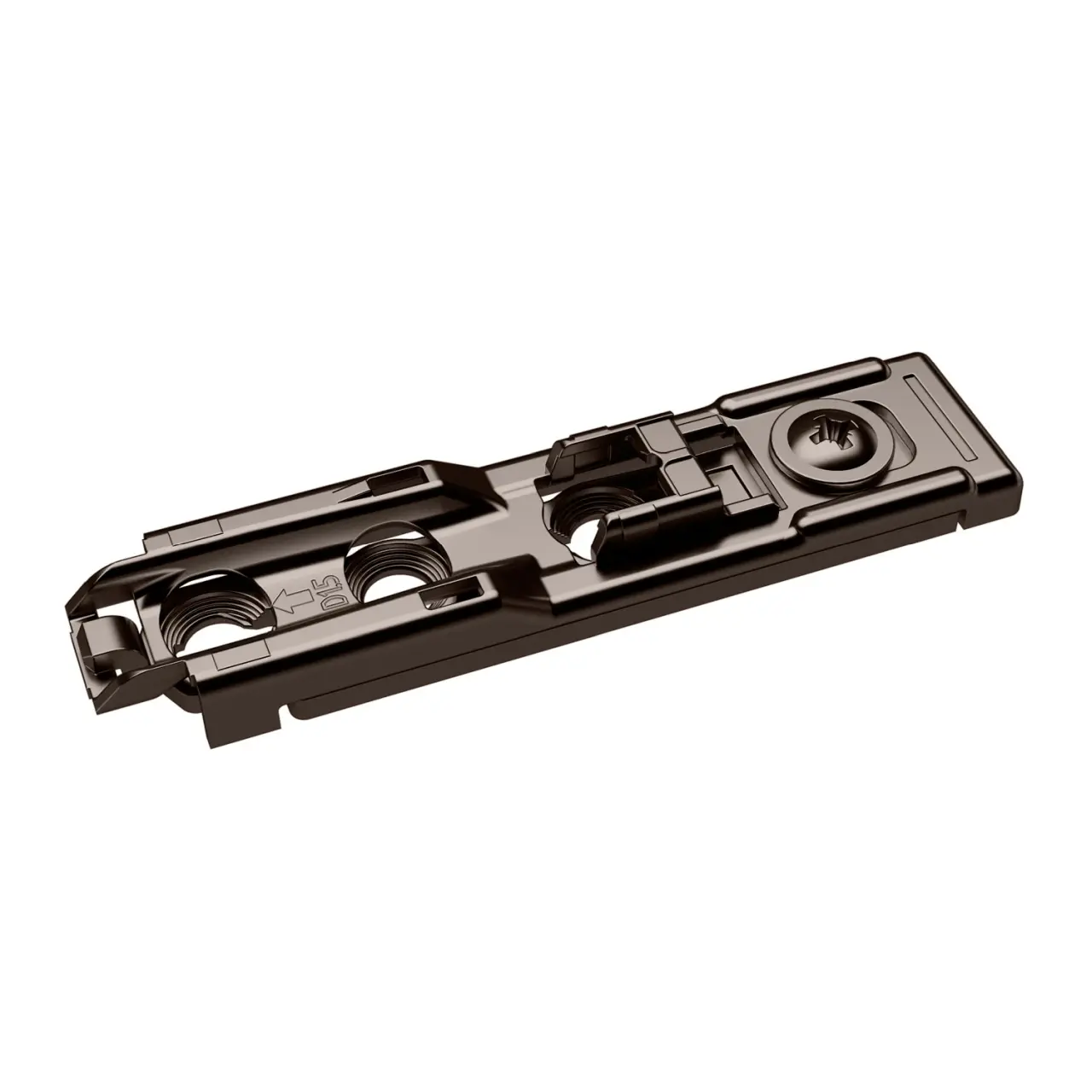

Linear-Montageplatte mit Direkt-Höhenverstellung obsidianschwarz zum Anschrauben
• Linear-Montageplatte mit Direkt-Höhenverstellung
• Für Sensys in obsidianschwarz
• Qualitätseinstufung nach EN 15570, Level 3
• Für Lochreihe 20 x 32 mm
• Montage zum Anschrauben mit Senkkopfschrauben ø 3,5 x 16 mm
• Distanz 1,5 mm
• Verstellbereich + 2 mm / - 2 mm
• Stahl in obsidianschwarz

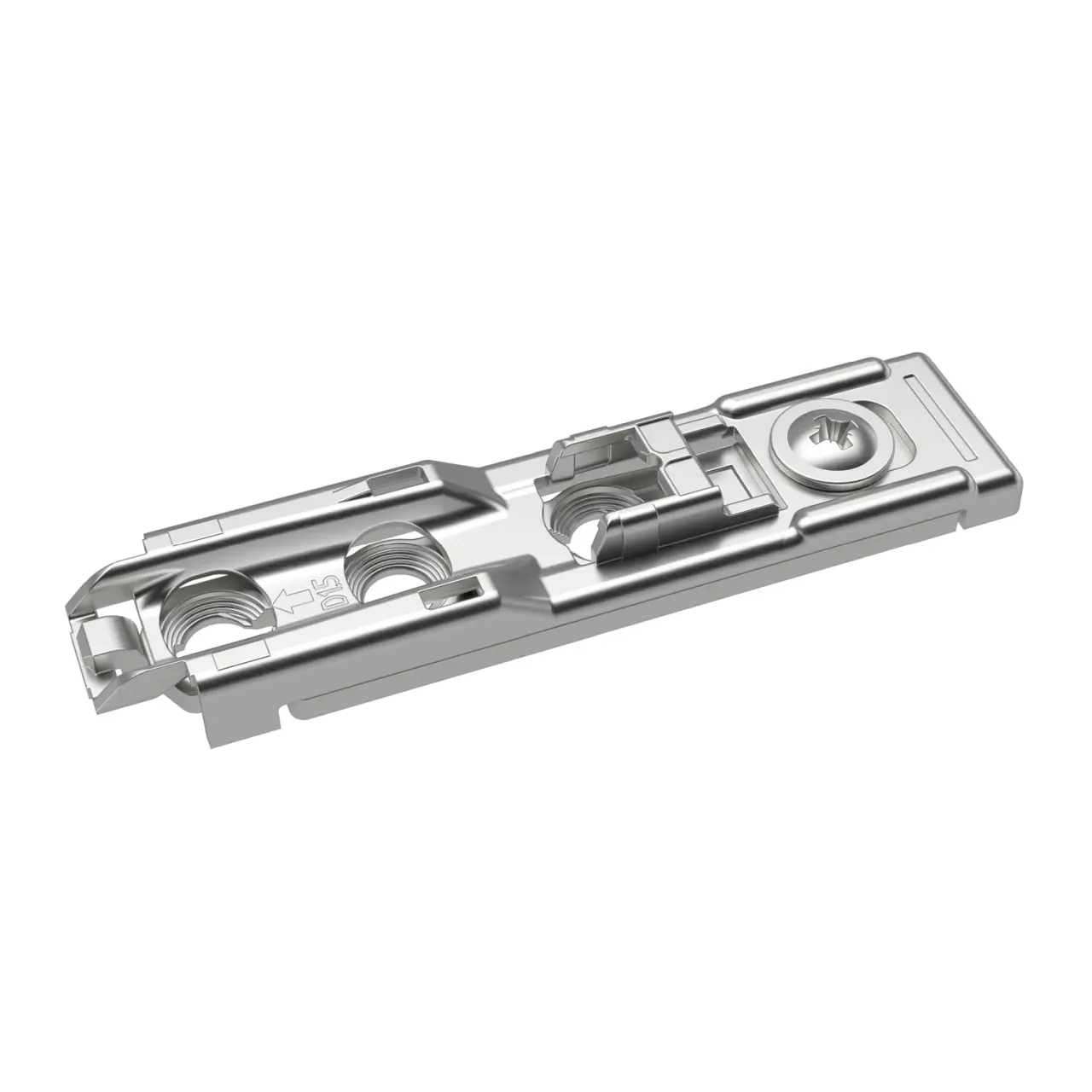

Linear-Montageplatte mit Direkt-Höhenverstellung zum Anschrauben
• Linear-Montageplatte mit Direkt-Höhenverstellung
• Für Sensys, Novisys und Intermat
• Qualitätseinstufung nach EN 15570, Level 3
• Für Lochreihe 20 x 32 mm
• Montage zum Anschrauben mit Senkkopfschrauben ø 3,5 x 16 mm
• Distanz 1,5 mm
• Verstellbereich + 2 mm / - 2 mm
• Stahl vernickelt
Paralleladapter zum Anschrauben
• Zum Anschrauben auf der Adapterplatte
• In Kombination mit der Adapterplatte können Distanzen bis zu 25 mm erreicht werden
• Inklusive Befestigungsschraube
• Ein Probeanschlag wird empfohlen
• Zinkdruckguss vernickelt
Kreuzmontageplatte mit Langloch-Höhenverstellung obsidianschwarz Hettich Direkt mit Pilotzapfen und Spezialschrauben
• Kreuzmontageplatte mit Langloch-Höhenverstellung
• Für Sensys in obsidianschwarz
• Qualitätseinstufung nach EN 15570, Level 2
• Für Lochreihe 37 x 32 mm
• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø5 x 7,5 mm)
• Distanz 0,0 mm
• Verstellbereich + 2 mm / - 2 mm
• Halb vorliegende Türen ab 15 mm Seitendicke
• Stahl in obsidianschwarz
